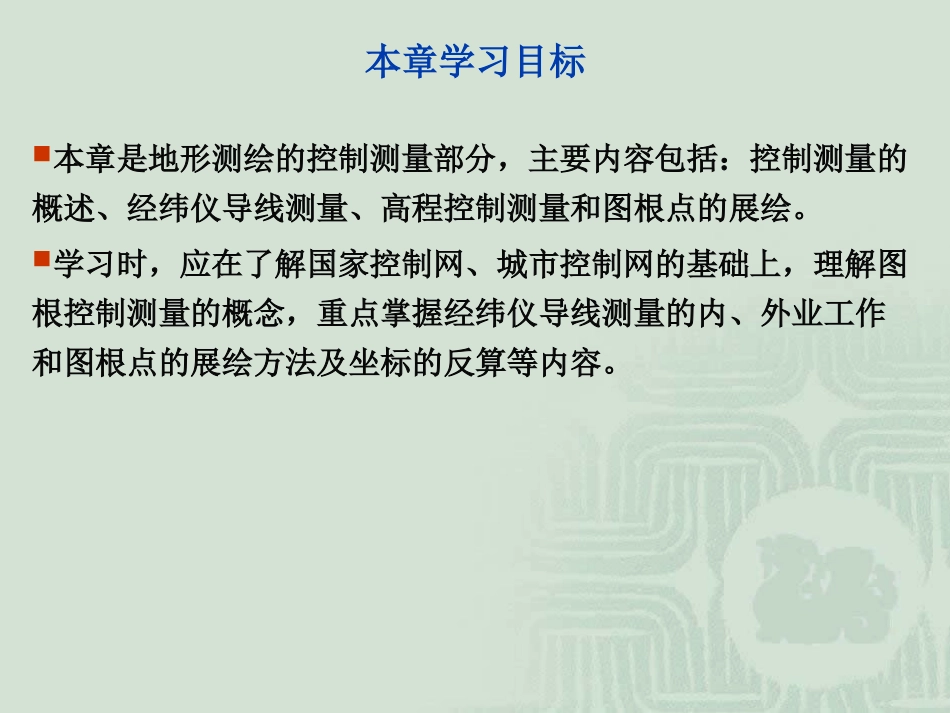

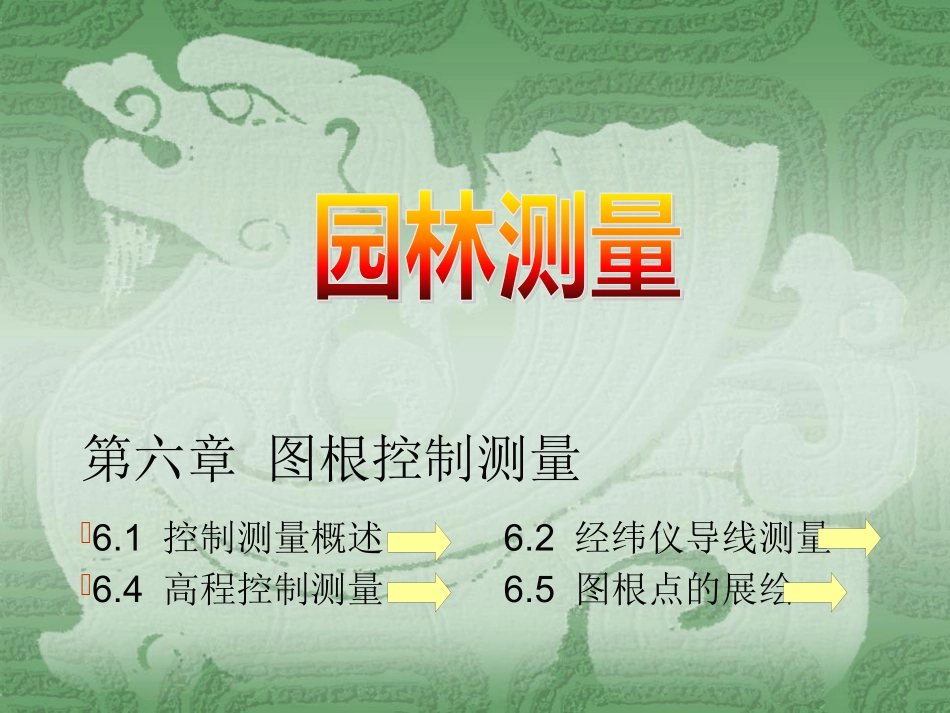

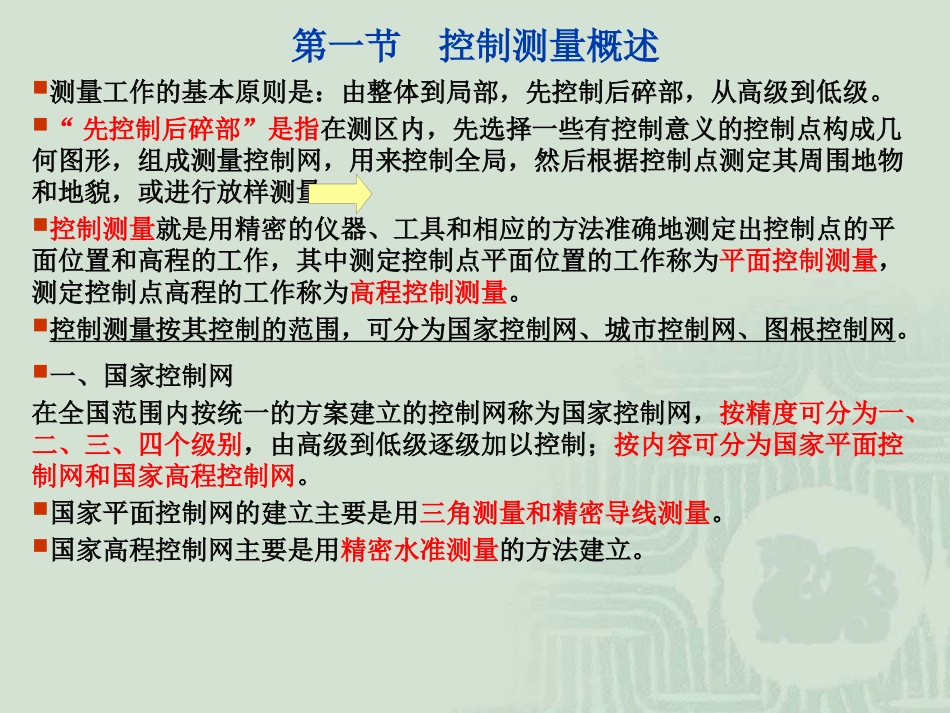

第六章图根控制测量6.1控制测量概述6.2经纬仪导线测量6.4高程控制测量6.5图根点的展绘本章学习目标本章是地形测绘的控制测量部分，主要内容包括：控制测量的概述、经纬仪导线测量、高程控制测量和图根点的展绘。学习时，应在了解国家控制网、城市控制网的基础上，理解图根控制测量的概念，重点掌握经纬仪导线测量的内、外业工作和图根点的展绘方法及坐标的反算等内容。第一节控制测量概述测量工作的基本原则是：由整体到局部，先控制后碎部，从高级到低级。“先控制后碎部”是指在测区内，先选择一些有控制意义的控制点构成几何图形，组成测量控制网，用来控制全局，然后根据控制点测定其周围地物和地貌，或进行放样测量。控制测量就是用精密的仪器、工具和相应的方法准确地测定出控制点的平面位置和高程的工作，其中测定控制点平面位置的工作称为平面控制测量，测定控制点高程的工作称为高程控制测量。控制测量按其控制的范围，可分为国家控制网、城市控制网、图根控制网。一、国家控制网在全国范围内按统一的方案建立的控制网称为国家控制网，按精度可分为一、二、三、四个级别，由高级到低级逐级加以控制；按内容可分为国家平面控制网和国家高程控制网。国家平面控制网的建立主要是用三角测量和精密导线测量。国家高程控制网主要是用精密水准测量的方法建立。放大放大第一节控制测量概述二、城市控制网在城市的范围内，为了城市规划、市政建设、工业与民用建筑设计和施工放样的需要，在国家控制网的基础上建立起来的控制网称为城市控制网。精度比国家控制网略低，并分级建立。三、图根控制网国家平面控制网中最低级四等控制网的控制点间距仍有2~6km，不能满足小范围测图的需要。因此，必须在国家控制网的基础上，进一步加密控制点，作为地形测量和工程测量的依据。直接以测图为目的建立的控制网，称为图根控制网，其控制点成为图根点。图根控制网尽可能与国家或城市控制网连接，形成统一坐标系统，也可建立独立图根控制网。图根控制网中图根点的密度和精度要满足测图的要求。下图是对平坦地区图根密度的规定，山区或特殊地区图根点密度可适当增加。图根平面控制可采用导线测量等方法，图根高程控制采用水准和三角高程测量等方法。第二节经纬仪导线测量一、导线测量概述导线测量是在地面上按一定的要求选定若干个控制点(导线点)，将相邻控制点连成折线(导线)，依次测定其边长和转折角，然后根据已知点的坐标，推算其余各点坐标的测量方法。根据测区自然地形条件、已知点及测量工作的需要，通常布设的导线形式有以下三种类型：1.闭合导线：由已知控制点出发，经过若干个连续的折线后仍回到起点的导线，称为闭合导线，它是一个闭合多边形。2.附合导线：由一已知控制点出发，经过若干个连续的折线后终止于另一已知控制点的导线，称为附合导线。3.支导线：从一已知控制点出发，既不附合到另一已知控制点，也不回到原起点的导线，称为支导线。由于支导线不具备检核条件，不易发现测算中的错误，故一般只允许布置2~3点，用来补充导线点的不足。第二节经纬仪导线测量二、经纬仪导线测量的外业工作在进行经纬仪导线测量之前，首先对测区进行实地踏勘，了解测区的地形条件，范围大小和测图要求，并收集测区原有控制点和地形图资料，然后根据这些因素在原有地形图上进行导线测量的技术设计；在设计时必须重点考虑导线的图形、导线点的位置、导线的总长、如何与高级控制点连接等问题；当室内设计完成后，即可进行导线外业工作。表6-2导线的主要技术指标n10n16n24n60注：M为测图比例尺分母；n为测站数。第二节经纬仪导线测量(一)选点选点就是根据控制测量的目的，在测区内合理布设导线点的过程。1.导线点要均匀布设在全测区，以便控制整个测区，有利于碎部测量。2.导线点应选在地势较高、视野开阔且地面坚实的地方，点位便于长期保存、便于安置仪器。3.相邻导线点要互相通视，地面比较平坦或坡度比较均匀。4.导线边长相差不宜过大，一般为70~150m，最短边不得小于30m。导线点选定后应设置临时性或永久性标志，也可利用地面固定地物作标志，必要时要画点之...
