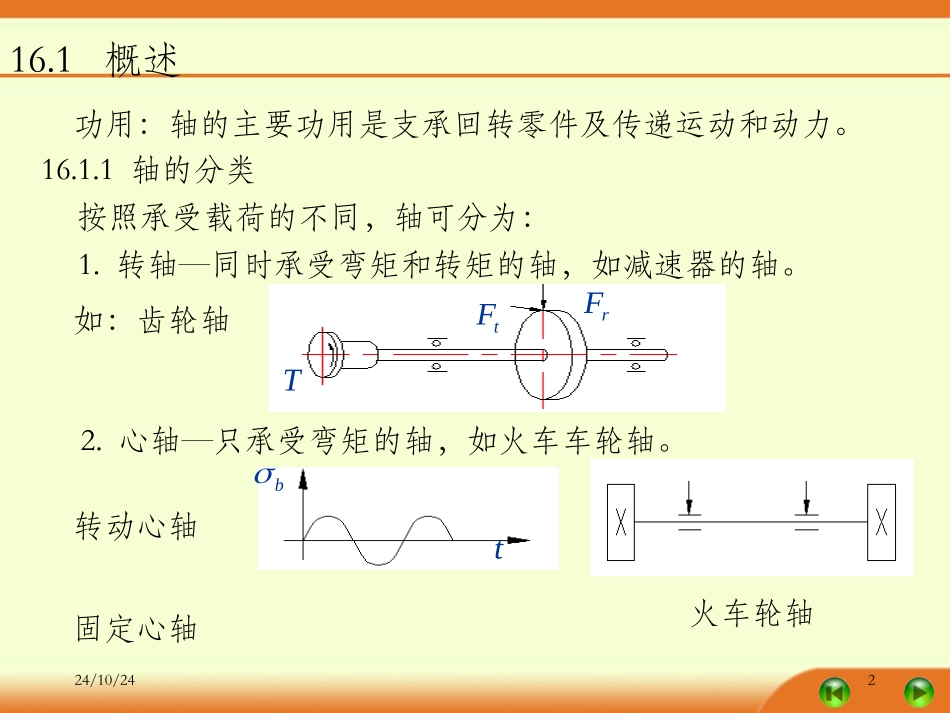

§16.1概述§16.2轴的结构设计§16.3轴的强度计算§16.4轴的刚度计算§16.5轴的临界转速轴24/10/24116.1概述功用：轴的主要功用是支承回转零件及传递运动和动力。16.1.1轴的分类按照承受载荷的不同，轴可分为：1.转轴─同时承受弯矩和转矩的轴，如减速器的轴。2.心轴─只承受弯矩的轴，如火车车轮轴。转动心轴固定心轴btTtFrF如：齿轮轴火车轮轴24/10/2423.传动轴─主要承受转矩的轴，不受弯矩或弯矩很小，如汽车的传动轴。除了刚性轴外，还有钢丝软轴，可以把回转运动灵活地传直轴根据外形的不同，可分为光轴和阶梯轴。按照轴线形状的不同，轴可分为曲轴和直轴两大类。轴一般是实心轴，有特殊要求时也可制成空心轴。16.1概述到不开敞地空间位置。桥式起重机大车行走机构车轮轴24/10/24316.1.2轴的材料16.1概述轴的材料主要是碳钢和合金钢。轴的常用材料及其部分机械性能（见下页），应用广泛，价格感性碳素钢：对应力集中敏，对应力集中，成本及热处理性能合金钢：综合机械性能状。，易于制成各种复杂形吸振性球墨铸铁或合金铸铁：敏感性，对应力集中敏感性耐磨性24/10/24416.1概述24/10/24516.1概述16.1.3轴设计的主要问题2.结构：轴向、周向定位；工艺要求；安装和维修3.工作能力：强度、刚度、耐磨性和振动的稳定性等；重型轴还要考虑毛坯制造、探伤、起重。1.材料：见前述24/10/24616.2轴的结构设计16.2.1轴的毛坯尺寸较小的轴可以用圆钢车制，尺寸较大的轴则应用锻造毛坯。铸造毛坯应用较少。16.2.2轴的组成轴主要由轴头、轴身、轴颈三部分组成。轴端轴头轴颈轴头轴身轴的结构和形状取决于：轴的毛坯种类轴上作用力的大小及分布情况轴上零件的位置、配合性质以及联结固定的方法轴承的类型、尺寸和位置轴的加工方法、装配方法以及其他特殊要求24/10/24716.2轴的结构设计要求：受载合理轴及轴上零、部件定位及固定可靠良好的制造、拆装工艺性减小应力集中1.受载合理(1)减小轴上扭矩。改变轴上零件的布置，有时可以减小轴上的载荷。输入T1+T2T1T2T1T2输入24/10/248(2)减小轴上弯矩。(3)改变零件的结构可以改变轴的类型a)T由卷筒传递，轴仅受M(心轴)b)T由轴传递，轴受M、T(转轴)16.2轴的结构设计卷筒的轮毂结构MmaxMmax改进轴上零件的结构也可以减小轴上的最大载荷。24/10/24916.2轴的结构设计2.轴在轴上零件定位、固定可靠、装拆方便见16.2.33.良好的工艺性（1）退刀槽需磨削处需车螺纹处(2）倒角易对中安装（紧配合处），安全倒角、圆角一致。(3)键槽：在同一母线上24/10/241016.2轴的结构设计(4)非定位轴肩的设置：便于紧配合处的安装4.尽量避免应力集中(1)减小不必要的尺寸变化和减小尺寸变化的幅度；(2)采用大过渡圆角；(3)紧配合处采用卸载槽；(4)减少表面粗糙度；(5)采用輾压、喷丸工艺。16.2.3零件在轴上的固定轴上零件常以其毂和轴联接在一起。轴和毂的固定可分为轴向固定和周向固定两类。24/10/241110.数控车床数控机床是一种通过数字信息，控制机床按给定的运动轨迹，进行自动加工的机电一体化的加工装备，经过半个世纪的发展，数控机床已是现代制造业的重要标志之一，在中国制造业中，数控机床的应用也越来越广泛，是一个企业综合实力的体现。数控车床是数字程序控制车床的简称，它集通用性好的万能型车床、加工精度高的精密型车床和加工效率高的专用型车床的特点于一身，是国内使用量最大，覆盖面最广的一种数控机床。11.马鞍车床马鞍车床在车头箱处的左端床身为下沉状，能够容纳直径大的零件。车床的外形为两头高，中间低，形似马鞍，所以称为马鞍车床。马鞍车床适合加工径向尺寸大，轴向尺寸小的零件，适于车削工件外圆、内孔、端面、切槽和公制、英制、模数、经节螺纹，还可进行钻孔、镗孔、铰孔等工艺，特别适于单件、成批生产企业使用。马鞍车床在马鞍槽内可加工较大直径工件。机床导轨经淬硬并精磨，操作方便可靠。车床具有功率大、转速高，刚性强、精度高、噪音低等特点。12.仪表车床仪表车床属于简单的卧式车床，一般来说最大工件加工直径在250mm以下的机床，多属于仪表车床。仪表车床分为普通型、六角型和精整型。这种车床主要由工...
