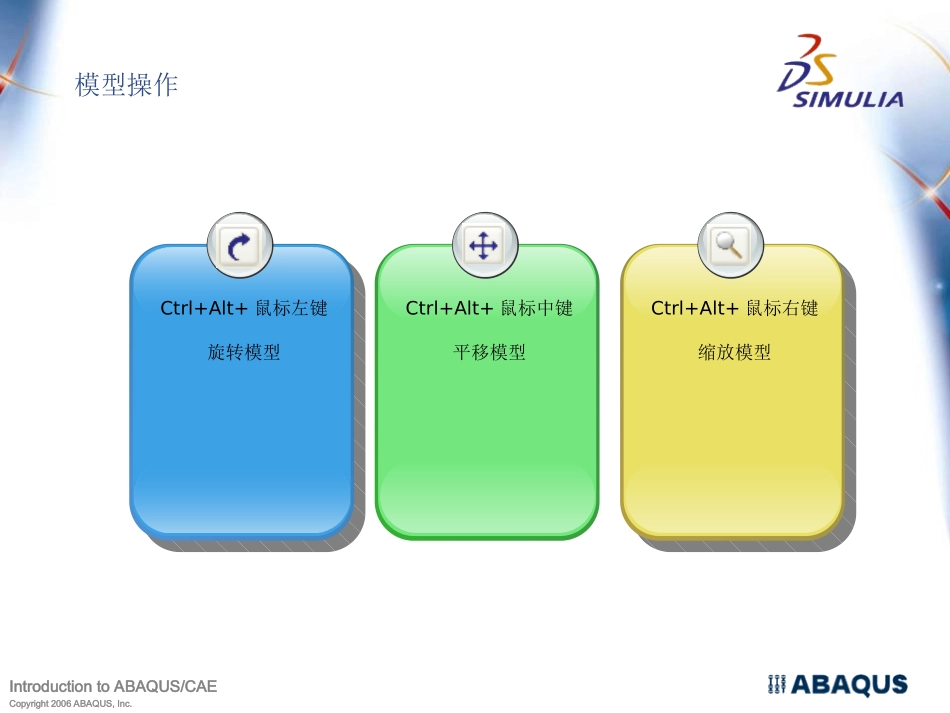

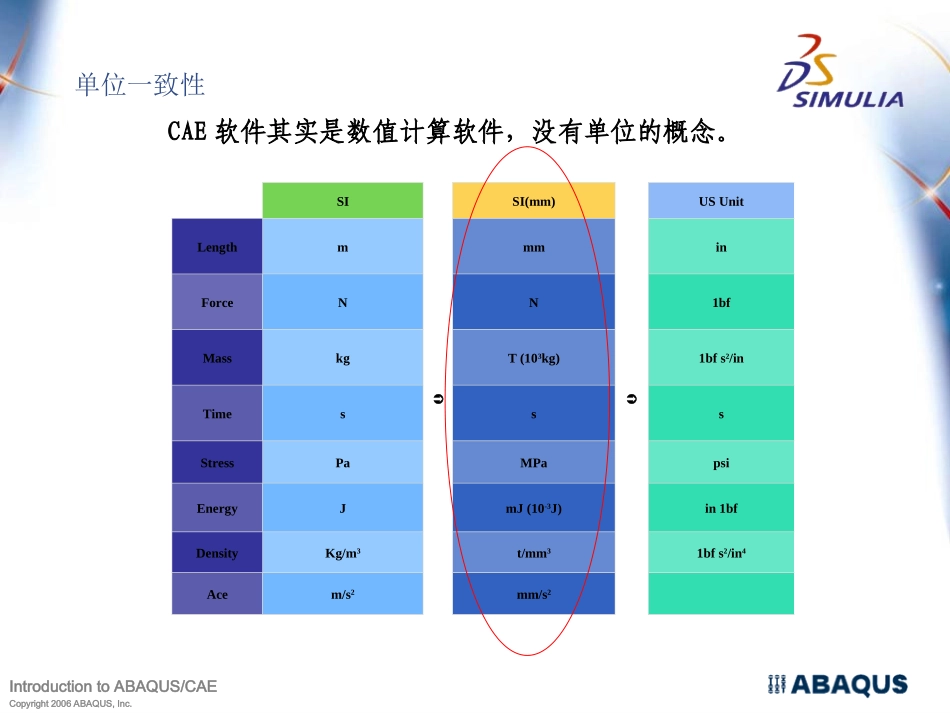

IntroductiontoABAQUS/CAECopyright2006ABAQUS,Inc.Abaqus仿真分析培训IntroductiontoABAQUS/CAECopyright2006ABAQUS,Inc.Ctrl+Alt+鼠标左键旋转模型Ctrl+Alt+鼠标右键缩放模型Ctrl+Alt+鼠标中键平移模型模型操作IntroductiontoABAQUS/CAECopyright2006ABAQUS,Inc.单位一致性SISI(mm)USUnitLengthmmminForceNN1bfMasskgT(103kg)1bfs2/inTimesssStressPaMPapsiEnergyJmJ(10-3J)in1bfDensityKg/m3t/mm31bfs2/in4Acem/s2mm/s2CAE软件其实是数值计算软件，没有单位的概念。IntroductiontoABAQUS/CAECopyright2006ABAQUS,Inc.分析流程九步走1、几何建模Part1、几何建模Part2、划分网格Mesh2、划分网格Mesh3、特性设置Property3、特性设置Property4、建立装配体Assembly4、建立装配体Assembly5、定义分析步Step5、定义分析步Step6、相互作用Interaction6、相互作用Interaction7、载荷边界Load7、载荷边界Load8、提交运算Job8、提交运算Job9、后处理Visualization9、后处理VisualizationIntroductiontoABAQUS/CAECopyright2006ABAQUS,Inc.1、几何建模PartIntroductiontoABAQUS/CAECopyright2006ABAQUS,Inc.导入PartPro/E等CAD软件建好的模型后，另存成iges、sat、step等格式；然后导入Abaqus可以直接用。推荐采用step格式文件导入！IntroductiontoABAQUS/CAECopyright2006ABAQUS,Inc.创建Part如同其他CAE软件，Abaqus的建模功能有限，只适合建立简单Part，如跌落分析中的地面等。特征修改、删除等，很少用到Part模块专有线、面、体分割工具，辅助网格划分基准点、线、面及坐标系等小面修复等，辅助网格划分备注：如果按钮右下方有小黑三角，左键按住该按钮不放，可展开其他类似功能，向右移动鼠标即可切换功能。如：IntroductiontoABAQUS/CAECopyright2006ABAQUS,Inc.创建新PartModelingSpace三维立体模型、二维平面模型、轴对称模型Type部件类型：可变形体、离散刚体、解析刚体（为接触分析提供刚性表面）、欧拉体Shape部件形态：点线面体，随ModelingSpace和Type不同而不同Type建模方式：拉伸、旋转、扫略截面的大致尺寸，便于建模IntroductiontoABAQUS/CAECopyright2006ABAQUS,Inc.创建新Part之刚性地面1Namerigid-floorModelingSpace2DPlanarTypeAnalyticalrigidApproximatesize200IntroductiontoABAQUS/CAECopyright2006ABAQUS,Inc.创建新Part之刚性地面2如左图，画一个100X100的正方形，来模拟刚性地面。点击鼠标中键或点击按钮，完成。200IntroductiontoABAQUS/CAECopyright2006ABAQUS,Inc.Part管理器Part管理器的功能完全可以在窗口左侧模型树的右键快捷菜单实现。创建新Part，功能同复制Part重命名Part，便于管理删除Part锁定及解锁Part，锁定后Part将不能被修改修正Part退出IntroductiontoABAQUS/CAECopyright2006ABAQUS,Inc.现以Extrude为例说明如何CreateSolid：1、选择草绘平面2、为草绘平面定向3、草绘截面4、设置拉伸深度及拉伸方向等CreateSolidCreateSolid的方法依次为：Extrude、Revolve、Sweep和Loft。IntroductiontoABAQUS/CAECopyright2006ABAQUS,Inc.现以Fromsolid为例说明如何CreateSshell：1、选择要生成Face的体，操作完成后体将被删除，只保留表面。CreateShellCreateShell的方法依次为：Extrude、Revolve、Sweep、Loft、Planar、Fromsolid和Removeface。IntroductiontoABAQUS/CAECopyright2006ABAQUS,Inc.现以Planar为例说明如何CreateWire：1、选择草绘平面2、为草绘平面定向3、草绘WireCreateWireCreateWire的方法依次为：Planar、PointtoPoint和Spline。IntroductiontoABAQUS/CAECopyright2006ABAQUS,Inc.CreateCut与CreateSolid类似。现以Circularhole为例说明如何CreateCut：1、选择孔的类型：通孔或盲孔2、选择草绘平面3、确定孔的方向（Flip反向）4、选择基准边，并指定距离5、设置孔的直径CreateCutCreateCut的方法依次为：Extrude、Revolve、Sweep、Loft和Circularhole。IntroductiontoABAQUS/CAECopyright2006ABAQUS,Inc.现以CreateRoundorFillet为例说明如何倒圆角：1、选择要进行倒圆角的边（按住Shift，...
