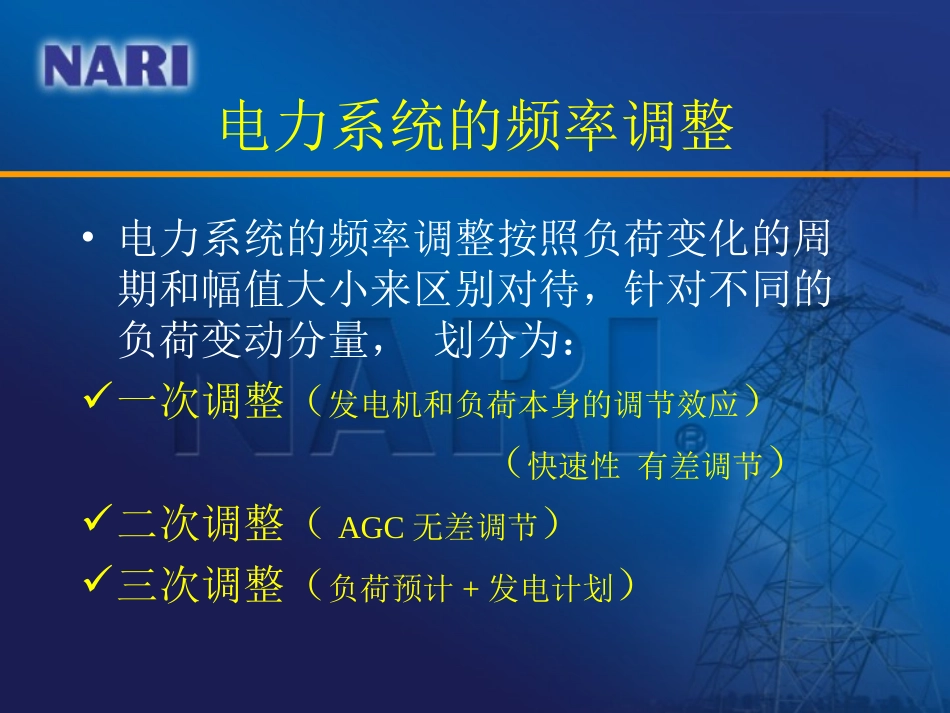

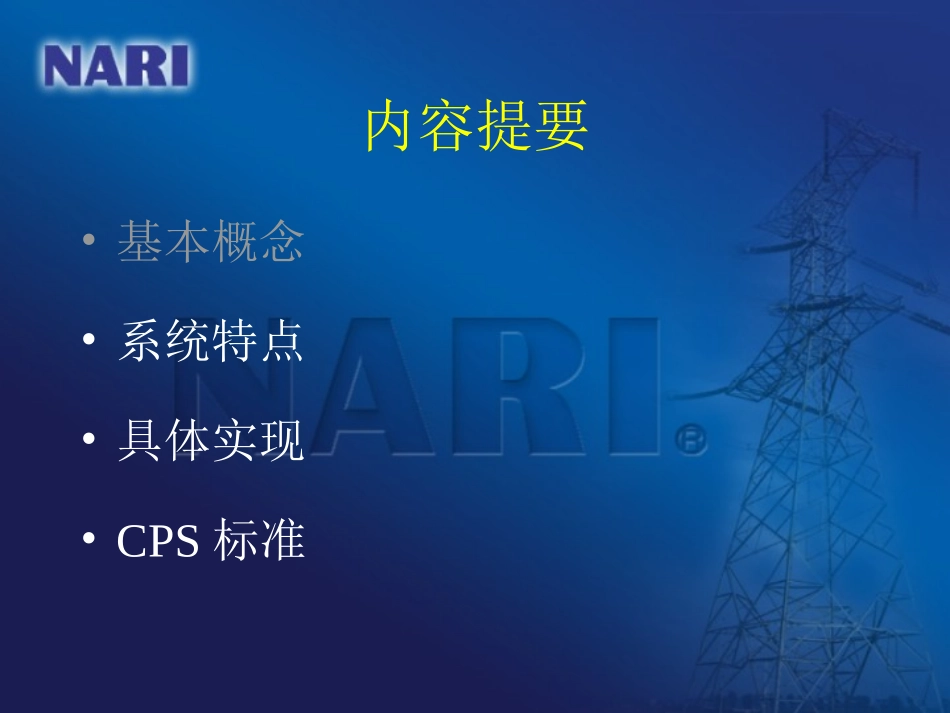

自动发电控制（AGC：AutomaticGenerationControl）国电南瑞科技股份有限公司内容提要•基本概念•系统特点•具体实现•CPS标准电力系统的频率调整•电力系统的频率调整按照负荷变化的周期和幅值大小来区别对待，针对不同的负荷变动分量，划分为：一次调整（发电机和负荷本身的调节效应）（快速性有差调节）二次调整（AGC无差调节）三次调整（负荷预计+发电计划）•恒定频率控制FFC：FlatFrequencyControl•恒定联络线交换功率控制FTC：FlatTie-lineControl•联络线和频率偏差控制TBC：Tie-lineandfrequencyBiasControl区域控制偏差ACE：AreaControlErrorAGC的控制方式与ACEAGC的控制方式与ACE恒定频率控制独立系统（海南）、主系统（总调）联络线交换功率控制小系统联络线和频率偏差控制常用控制方式TPfBACE*fBACE*TPACE•控制方式FFC：恒定频率控制FTC：恒定联络线交换功率控制TBC：联络线和频率偏差控制•基本原则是在执行计划的交换功率的情况下，每个系统负责处理本系统所发生的负荷扰动，只有在紧急情况下给予相邻系统以临时性支援，并在动态过程中得到最佳的动态性能。联合系统控制方式的配合联合系统控制方式的配合TBC特点：当频率偏差系数B=自然频率特性系数β时，ACE只反映本控制区负荷变化，公平！21LPfLPP212121区域LP2区域12P0**12221211PfACEPPfACEL频率偏差系数B的重要性•B系数=β时无负荷扰动区ACE=0，AGC不调节一次调频有负荷扰动区|ACE|=ΔPL，AGC调节本区负荷变化区分功率不平衡是发生在本区还是外区！•B系数>β时无负荷扰动区ACE<0，AGC参与调节有负荷扰动区|ACE|，AGC过调节系统频率更快恢复。好不好?不能区分是“贡献”还是“责任”!•B系数<β时无负荷扰动区ACE>0，AGC反方向调节有负荷扰动区|ACE|，AGC欠调节延长了系统频率恢复时间，对控制系统频率稳定极为有害的!联合系统控制方式的配合内容提要•基本概念•系统特点•具体实现•CPS标准提出了适应我国电网特点的多级调度模式下的AGC分层与协调控制技术；独创了的适应CPS标准的AGC控制策略；在区域调节功率中同时考虑ACE和△F,以体现互联电网在紧急情况下的相互支援；首次提出了按区域调节功率而非ACE划分AGC控制区：死区、正常、次紧急、紧急调节区，不同调节区有不同的控制策略；AGC的主要技术特点提供AGC控制预案功能，减轻调度员日常操作负担；提供多种机组控制模式，可以满足不同特性的机组以及它们之间协调控制的要求；设置不同的AGC周期，在保证控制性能的前提下，减少控制命令的下发；AGC的主要技术特点合理分配机组调节功率，考虑经济性和计划发电量等因素；AGC与超短期负荷预报（SSLF）结合实现AGC超前控制；AGC与安全约束调度相结合，构成闭环控制系统，实现稳定断面越限的预防和校正控制。AGC的主要技术特点内容提要•基本概念•系统特点•具体实现•CPS标准AGC实时数据处理•在每个AGC数据采集周期内被调用，接收和处理从SACDA来的数据：区域量测联络线量测机组量测•量测量除主测点外,还可以从不同量测点获得一个或多个后备量测量。一旦主测点无效时,程序自动选用后备量测。AGC实时数据处理•在每个AGC数据采集周期内，当发现下列情况之一时，自动作为无效测点处理：SCADA量测量带有不良质量标志。量测量超出指定的正常范围。量测量在指定的时间内不发生任何变化。AGC实时数据处理•当在每个AGC数据采集周期内，当发现下列情况之一时，自动作为无效量测处理：所有测点都是无效测点。存在多个有效测点，但它们之间的偏差太大。在连续几个AGC数据采集周期内，有突变发生。AGC运行状态•在线状态RUN•离线状态STOP•暂停状态PAUSAGC控制方式为FFC或TBC，但无有效的频率量测。AGC控制方式为FTC或TBC，但无有效的交换功率量测。AGC周期原则：在确保控制性能的前提下，尽量避免频繁下发控制命令AGC数据采集周期（最小一秒）AGC控制命令周期（采集周期的整数倍）机组控制命令周期（调节命令、响应速度）（设置各机组最大调节命令）AGC机组命令...
