热转印法制PCB的过程

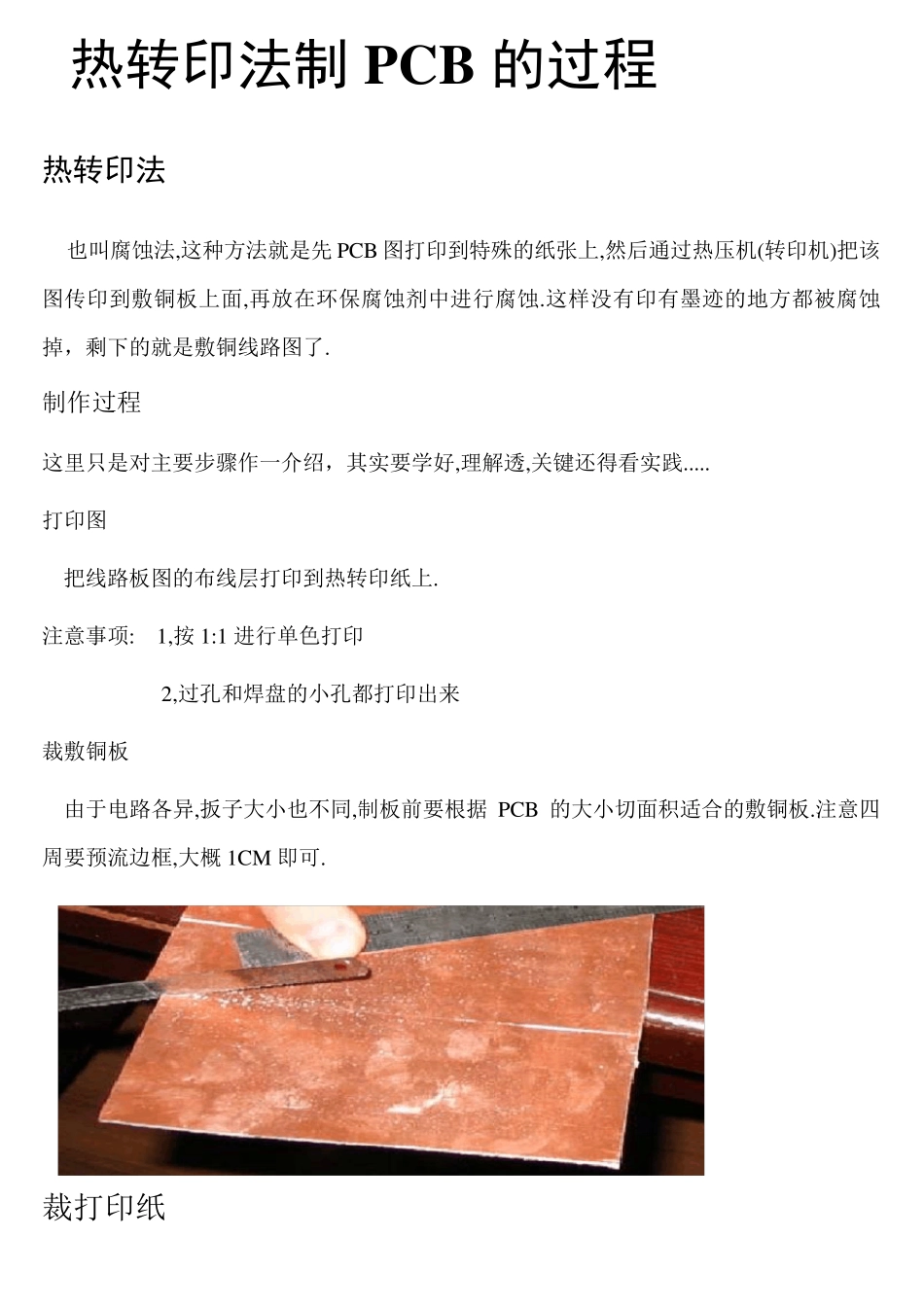

热转印法制PCB的过程_第1页
1/8

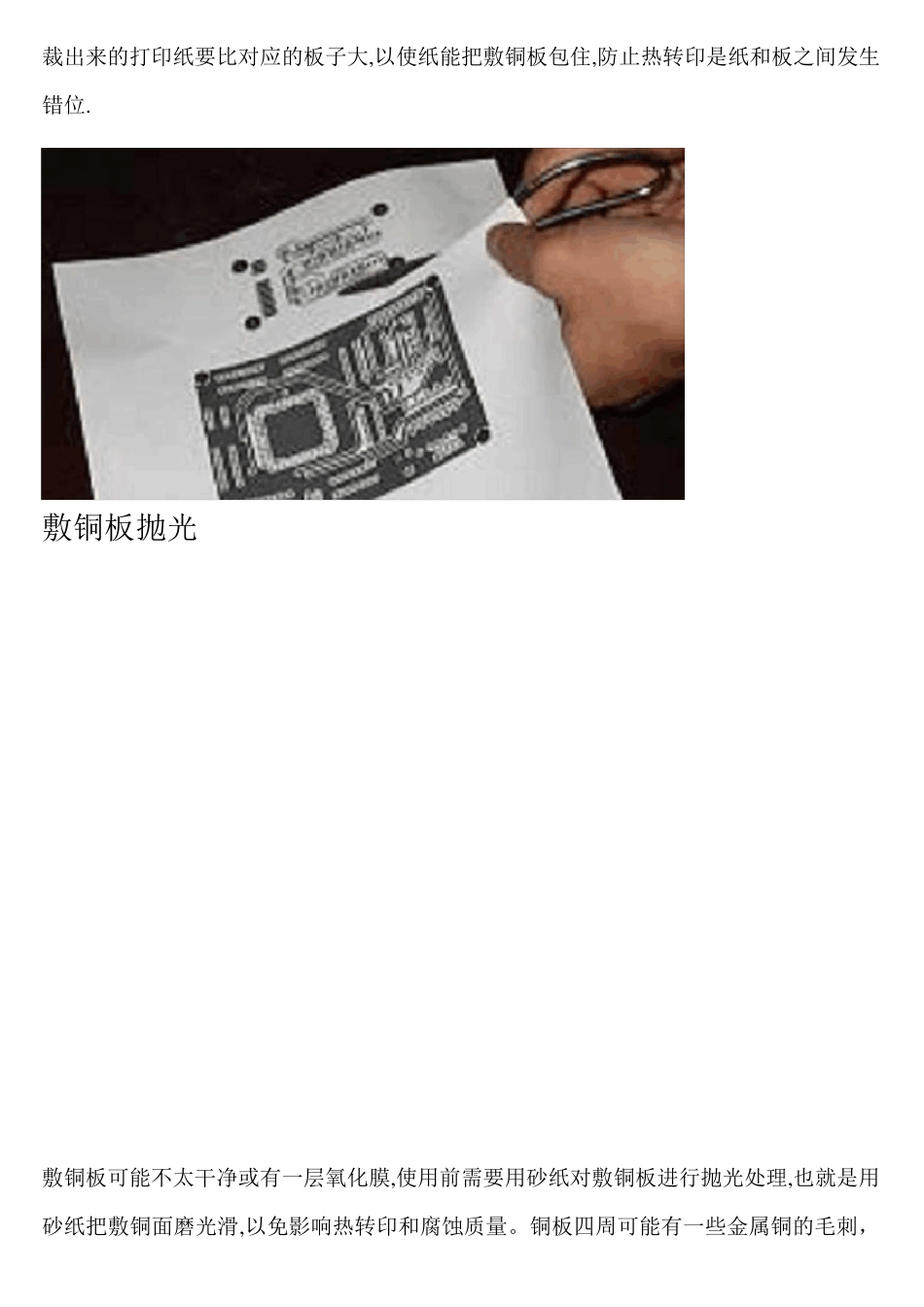

热转印法制PCB的过程_第2页
2/8

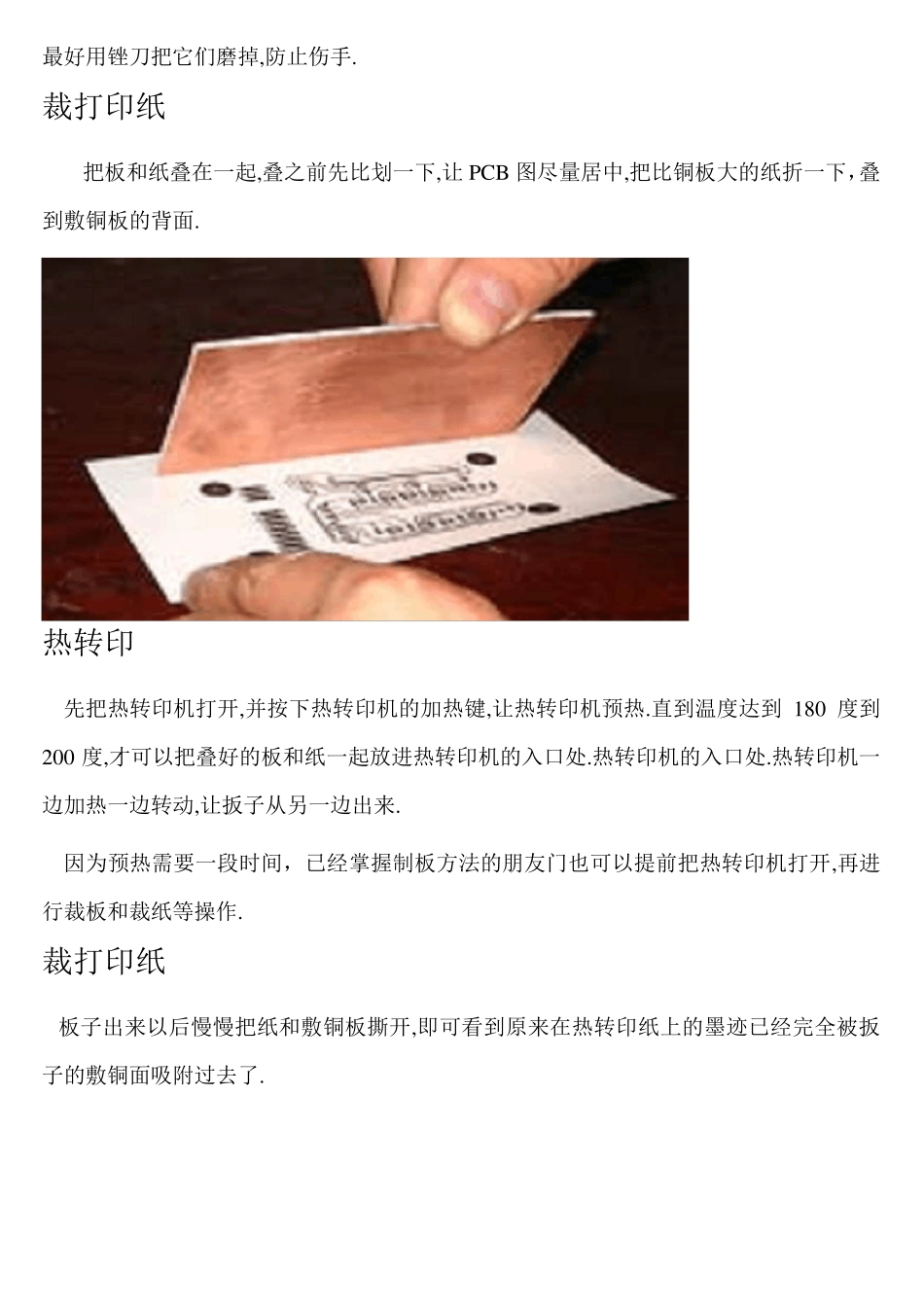

热转印法制PCB的过程_第3页
3/8
热转印法制 PCB 的过程 热转印法 也叫腐蚀法,这种方法就是先PCB 图打印到特殊的纸张上,然后通过热压机(转印机)把该图传印到敷铜板上面,再放在环保腐蚀剂中进行腐蚀.这样没有印有墨迹的地方都被腐蚀掉,剩下的就是敷铜线路图了. 制作过程 这里只是对主要步骤作一介绍,其实要学好,理解透,关键还得看实践..... 打印图 把线路板图的布线层打印到热转印纸上. 注意事项: 1,按 1:1 进行单色打印 2,过孔和焊盘的小孔都打印出来 裁敷铜板 由于电路各异,扳子大小也不同,制板前要根据 PCB 的大小切面积适合的敷铜板.注意四周要预流边框,大概 1CM 即可. 裁打印纸 裁出来的打印纸要比对应的板子大,以使纸能把敷铜板包住,防止热转印是纸和板之间发生错位. 敷铜板抛光 敷铜板可能不太干净或有一层氧化膜,使用前需要用砂纸对敷铜板进行抛光处理,也就是用砂纸把敷铜面磨光滑,以免影响热转印和腐蚀质量。铜板四周可能有一些金属铜的毛刺,最好用锉刀把它们磨掉,防止伤手. 裁打印纸 把板和纸叠在一起,叠之前先比划一下,让 PCB 图尽量居中,把比铜板大的纸折一下,叠到敷铜板的背面. 热转印 先把热转印机打开,并按下热转印机的加热键,让热转印机预热.直到温度达到 180 度到200 度,才可以把叠好的板和纸一起放进热转印机的入口处.热转印机的入口处.热转印机一边加热一边转动,让扳子从另一边出来. 因为预热需要一段时间,已经掌握制板方法的朋友门也可以提前把热转印机打开,再进行裁板和裁纸等操作. 裁打印纸 板子出来以后慢慢把纸和敷铜板撕开,即可看到原来在热转印纸上的墨迹已经完全被扳子的敷铜面吸附过去了. 腐蚀 电路板腐蚀的原理是把转印好的敷铜板放进环保腐蚀剂溶液中,没有墨迹的敷铜面和环保腐蚀剂发生化学反应.即被腐蚀掉了,有墨迹保护的地方敷铜板没被腐蚀,这样便得到了打印出来的带铜箔走线的电路板 打孔 抛光 选用孔径合适的麻花转头对电路板打孔,一般器件选0.6m m 的就比较适中.打完孔后用砂纸打磨电路板,把墨迹磨干净,并用清水冲洗. 涂助焊剂 用松香和酒精混合制成过饱和溶液,用棉花或布片把这些溶液涂抹到抛光后的铜板上.不推荐使用焊锡膏. 这些步骤完成之后PCB 板就做好,也就是说能用了. 成品图如下: 双层板的制作 较为复杂的电路单层板难以布通,双层板则相对灵活了很多。因此很有必要学习一下双层板的制作过程. 下文在单层板的基础上作一简介...... 自制双层板的特点 市场上专业制作的双层板在...
