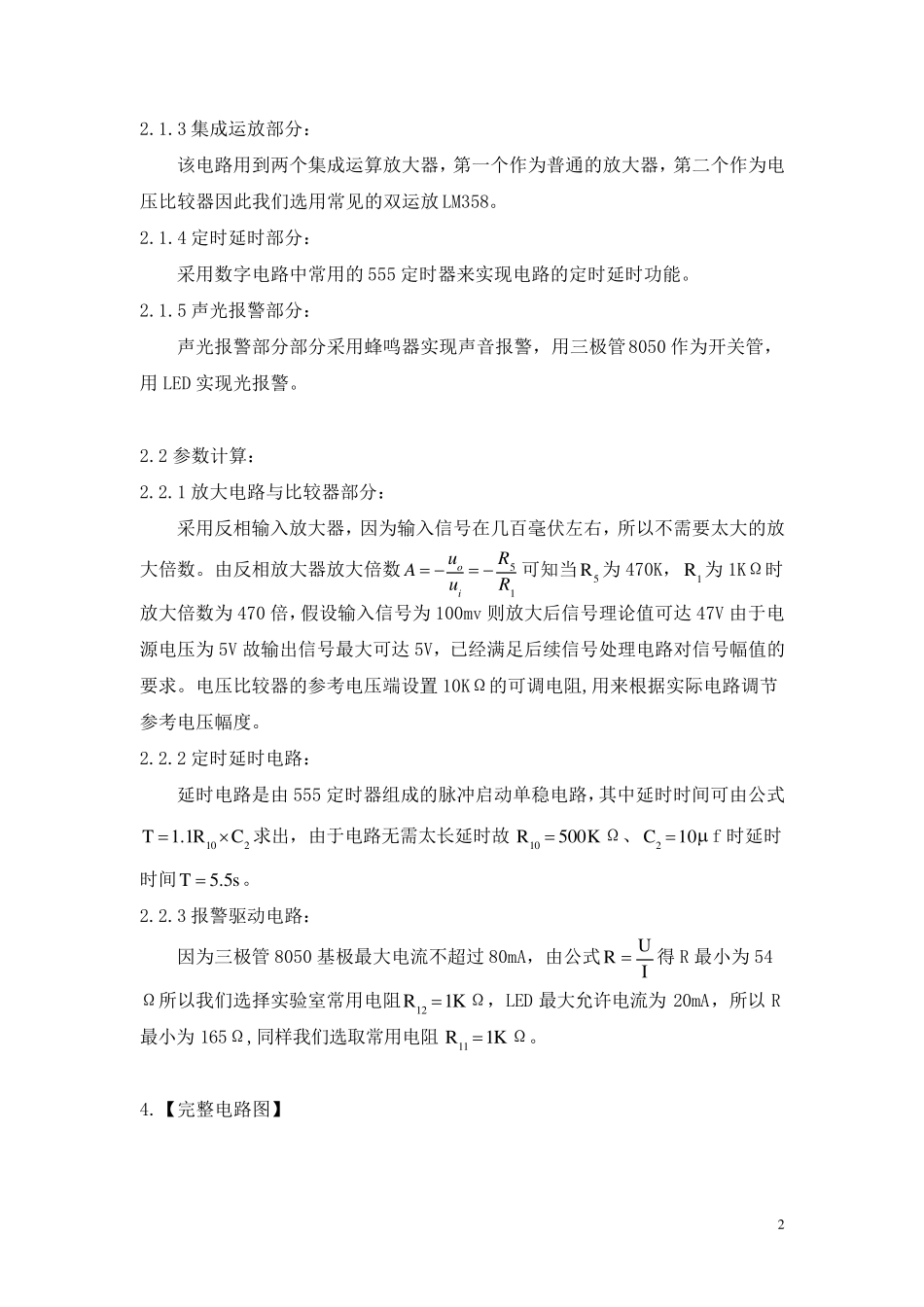

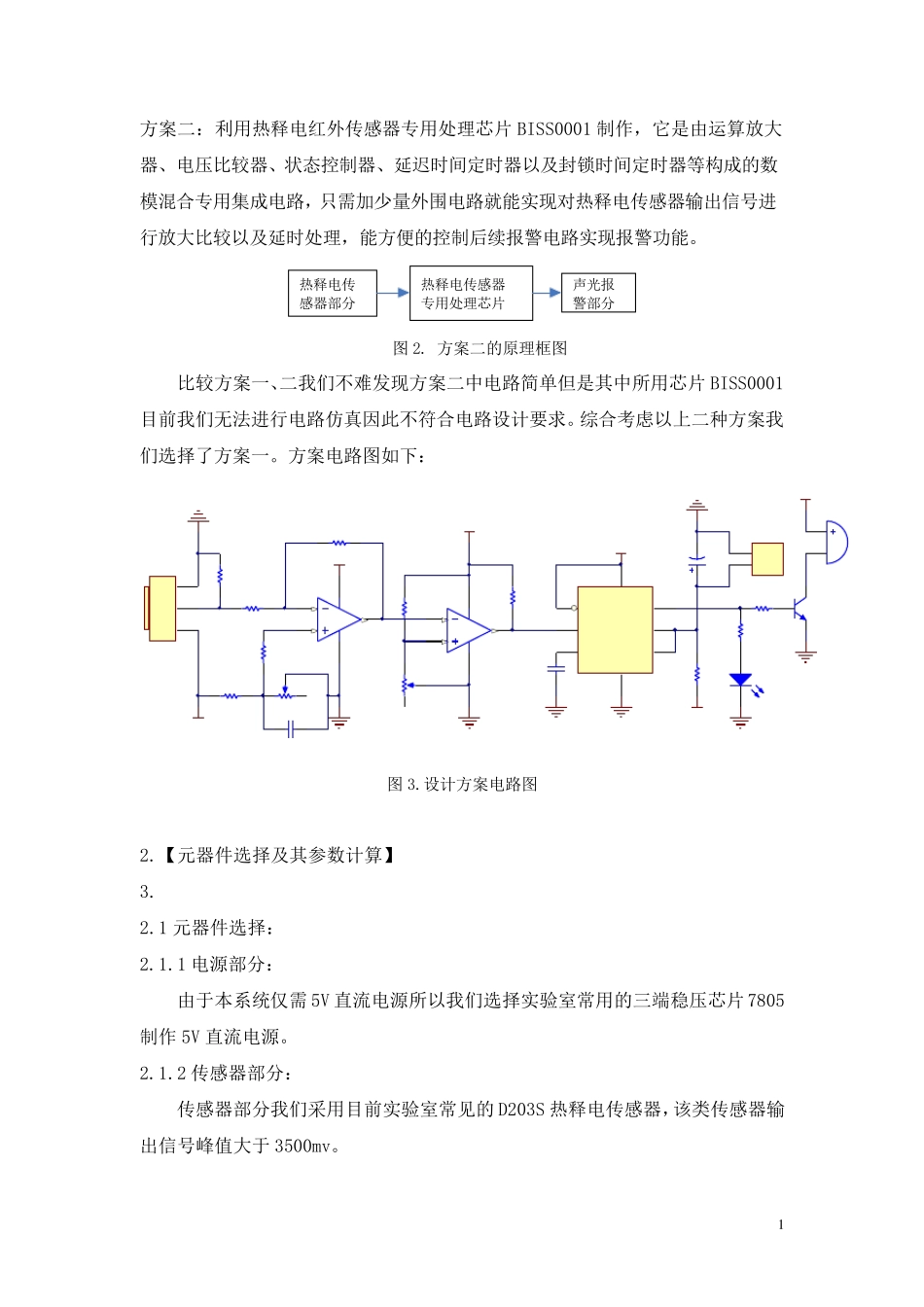

【设计题目】热释电红外报警电路 【设计要求】 1、设计一热释电红外报警电路实现下述功能，当人靠近热释电红外传感器时电路开始报警并且人离开后电路依然延时报警一段时间，实现报警功能。 2、对设计的报警电路实现仿真与实际电路的制作。 【设计过程】 1.【设计方案及论证】 热释电红外传感器的原理特性： 热释电红外传感器是基于热电效应原理的热电型红外传感器，能以非接触式检测出物体放出的红外线能量变化并将其转换为电信号输出｡由于热电元输出的是电荷信号,并不能直接使用，因而需要用电阻将其转换为电压形式。热释电红外传感器由传感探测元､干涉滤光片和场效应管匹配器三部分组成｡热释电红外传感器既可用于防盗报警装置,也可以用于自动控制､接近开关､遥测等领域｡用它制作的防盗报警器具有如下特点: ●不需要用红外线或电磁波等发射源｡ ●灵敏度高､控制范围大｡ ●隐蔽性好,可流动安 装｡ 图 1. 热释电红外传感器的结 构 示 意 图 方案一：将热释电红外传感器输出信号经 过 LM358 集 成运 放进 行 一级 放大，并把输出信号输入 窗 口 比 较 器进 行 比 较 ，比 较 器中 通 过加 电阻用作参 考 电压。再 次 输出高低 电平 信号作为 555 定 时器组成的脉 冲 单 稳 电路的触发信号。再 通 过这 一信号控制报警电路，实现报警和延时功能。 1 方案二：利用热释电红外传感器专用处理芯片BISS0001 制作，它是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路，只需加少量外围电路就能实现对热释电传感器输出信号进行放大比较以及延时处理，能方便的控制后续报警电路实现报警功能。 热释电传感器部分热释电传感器专用处理芯片声光报警部分 图 2. 方案二的原理框图 比较方案一、二我们不难发现方案二中电路简单但是其中所用芯片BISS0001目前我们无法进行电路仿真因此不符合电路设计要求。综合考虑以上二种方案我们选择了方案一。方案电路图如下： 图 3.设计方案电路图 2.【元器件选择及其参数计算】 3. 2.1 元器件选择： 2.1.1 电源部分： 由于本系统仅需 5V 直流电源所以我们选择实验室常用的三端稳压芯片7805制作5V 直流电源。 2.1.2 传感器部分： 传感器部分我们采用目前实验室常见的 D203S 热释电传感器，该类传感器输出信号峰值大于 3500mv。 2 2.1.3 集成运放部分： 该电路用到两个集成...
