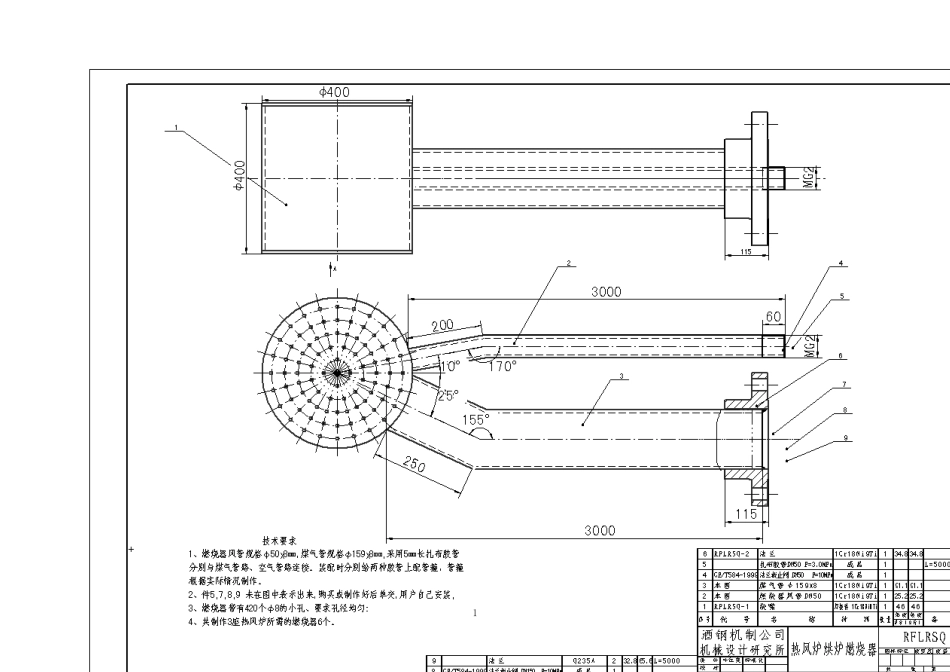

热风炉烘炉方案 1 热风炉烘炉必须达到的条件 1.1 烘炉前热风炉砌筑、交工验收完毕;热风炉系统设备安装完毕并经单体和联动试车正常;预热器及所有阀门安装并调试完毕。 1.2 烘炉前两台助燃风机安装调试完毕,试运行大于 48小时。 1.3 烘炉前热风炉系统各类仪表运转正常,焦炉煤气压力>5.5KPa,各部位的测温、测压装置安装完毕并保证准确无误。 1.4 烘炉前各阀循环冷却水及蒸汽保证畅通和压力稳定,蒸汽压力大于0.4MPa,氮气、压缩空气供应系统正常,压力大于 0.6MPa,通讯联系畅通。 1.5 热风炉球顶大盖留 20mm排气缝。封堵各人孔(热风炉本体人孔、净煤气管道人孔、冷风管道人孔、热风围管人孔等)。 1.6 烘炉前热风炉各阀阀槽、炉篦子下面杂物等必须清扫干净。 1.7 烘炉前烘炉燃烧器安装完毕,烘炉用焦炉煤气压力和流量、助燃空气压力引入临时操作室,控制系统调试完毕。每座热风炉各从焦炉煤气总管引 1根 6分管作为点火管。 1.7.1 烘炉燃烧器制作见图 1(不锈钢材质)。 1 2 1.7.2 烘炉燃烧器安装要求 每座热风炉引两路φ 159、φ 50钢管至烘炉燃烧器附近,分别供应烘炉用焦炉煤气和压缩空气;焦炉煤气管路上流量计,焦炉煤气、压缩空气总管路上安装压力表。焦炉煤气、压缩空气用胶管与烘炉燃烧器连接,通过热风炉拱顶两侧人孔插入到燃烧室内。插入的长度(即从人孔的法兰面到燃烧器中心线的距离)为 3000mm。人孔用 2mm钢板挡上,四周用有水泥封上,钢板上开 400mm进气孔,进气孔安装可调节开度的闸板,人孔前用高铝质格子砖和人孔铺平,上铺 2mm钢板(钢板上焊鼻子,钢板宽度不大于 500mm),面积 9平方米,四周用格子砖围挡火墙,格子砖与燃烧器间距 200mm。 1.8 烘炉前松开炉壳地脚螺栓 20mm,做好膨胀标尺。 1.9 烘炉前热风炉本体及各冷风管道、热风管道、煤气管道、助燃空气管道、烟道必须清理干净,保证通道内干净,烟道无积水;热风阀、倒流阀、冷风阀、烟道阀、煤气燃烧阀、空气燃烧阀排污阀打开;热风阀、倒流阀通水。 1.10 烘炉前热风主管砌筑完毕,与高炉采取可靠的切断措施(热风阀外法兰堵盲板)。 1.11 烘炉前小拱顶及热风出口部位热电偶孔临时装 K型热电偶测温,插入深度为 200~250mm,拱顶温度达到 900℃以后,抽出K型热电偶,封严拱顶,换生产用热电偶。 1.12 烘炉前热风炉系统打压试漏合格。 1.13 烘炉前 3座热风炉煤气切断阀堵盲板。 3 1.14 烘炉前热风出口平...
