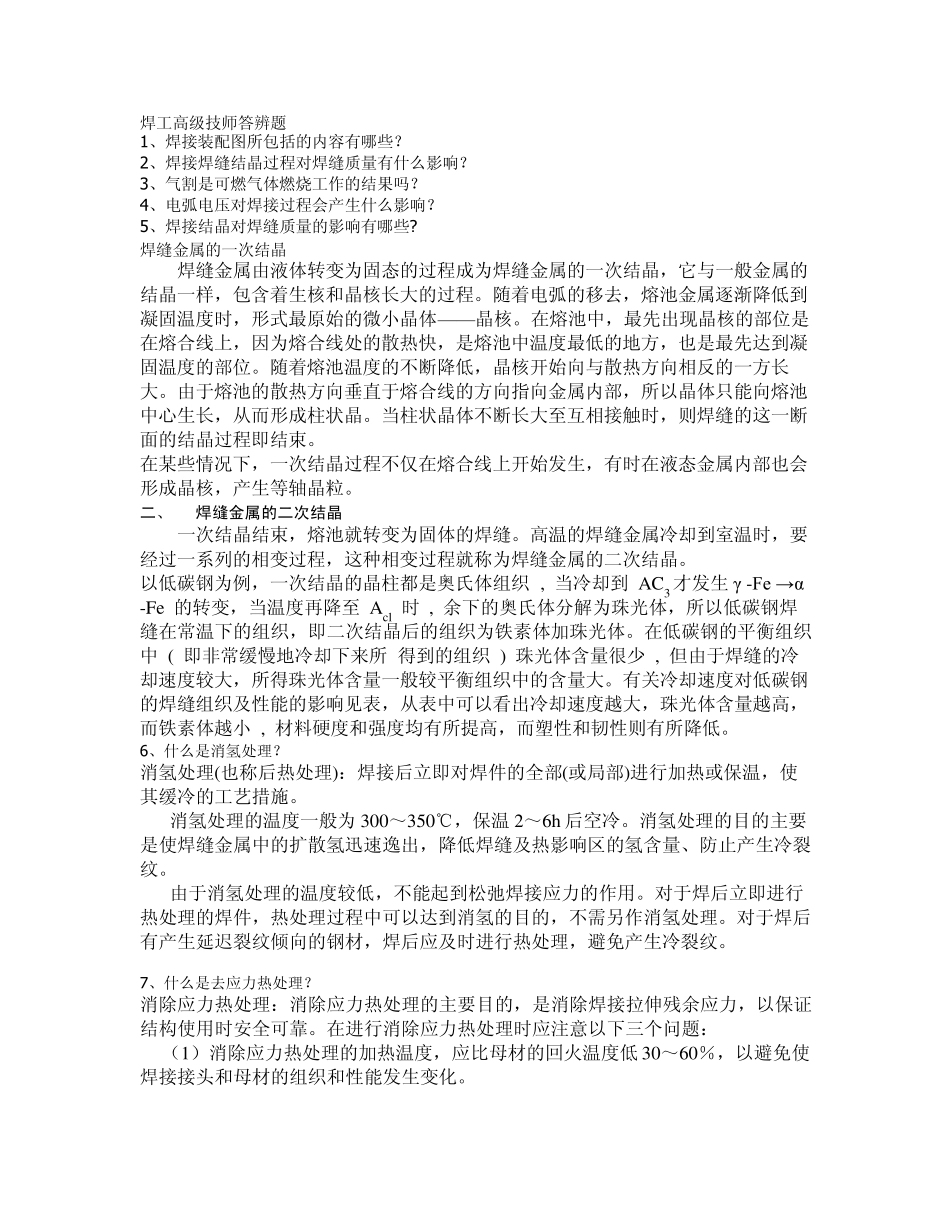

焊工高级技师答辨题 1、焊接装配图所包括的内容有哪些？ 2、焊接焊缝结晶过程对焊缝质量有什么影响？ 3、气割是可燃气体燃烧工作的结果吗？ 4、电弧电压对焊接过程会产生什么影响？ 5、焊接结晶对焊缝质量的影响有哪些? 焊缝金属的一次结晶 焊缝金属由液体转变为固态的过程成为焊缝金属的一次结晶，它与一般金属的结晶一样，包含着生核和晶核长大的过程。随着电弧的移去，熔池金属逐渐降低到凝固温度时，形式最原始的微小晶体——晶核。在熔池中，最先出现晶核的部位是在熔合线上，因为熔合线处的散热快，是熔池中温度最低的地方，也是最先达到凝固温度的部位。随着熔池温度的不断降低，晶核开始向与散热方向相反的一方长大。由于熔池的散热方向垂直于熔合线的方向指向金属内部，所以晶体只能向熔池中心生长，从而形成柱状晶。当柱状晶体不断长大至互相接触时，则焊缝的这一断面的结晶过程即结束。 在某些情况下，一次结晶过程不仅在熔合线上开始发生，有时在液态金属内部也会形成晶核，产生等轴晶粒。 二、 焊缝金属的二次结晶 一次结晶结束，熔池就转变为固体的焊缝。高温的焊缝金属冷却到室温时，要经过一系列的相变过程，这种相变过程就称为焊缝金属的二次结晶。 以低碳钢为例，一次结晶的晶柱都是奥氏体组织 , 当冷却到 AC3才发生 γ -Fe → α -Fe 的转变，当温度再降至 Acl 时 , 余下的奥氏体分解为珠光体，所以低碳钢焊缝在常温下的组织，即二次结晶后的组织为铁素体加珠光体。在低碳钢的平衡组织中 ( 即非常缓慢地冷却下来所 得到的组织 ) 珠光体含量很少 , 但由于焊缝的冷却速度较大，所得珠光体含量一般较平衡组织中的含量大。有关冷却速度对低碳钢的焊缝组织及性能的影响见表，从表中可以看出冷却速度越大，珠光体含量越高，而铁素体越小 , 材料硬度和强度均有所提高，而塑性和韧性则有所降低。 6、什么是消氢处理？ 消氢处理(也称后热处理)：焊接后立即对焊件的全部(或局部)进行加热或保温，使其缓冷的工艺措施。 消氢处理的温度一般为 300～350℃，保温 2～6h 后空冷。消氢处理的目的主要是使焊缝金属中的扩散氢迅速逸出，降低焊缝及热影响区的氢含量、防止产生冷裂纹。 由于消氢处理的温度较低，不能起到松弛焊接应力的作用。对于焊后立即进行热处理的焊件，热处理过程中可以达到消氢的目的，不需另作消氢处理。对于焊后有产生延迟裂纹倾向的钢材，焊后应及时进行热处理，避免产生冷裂纹...
