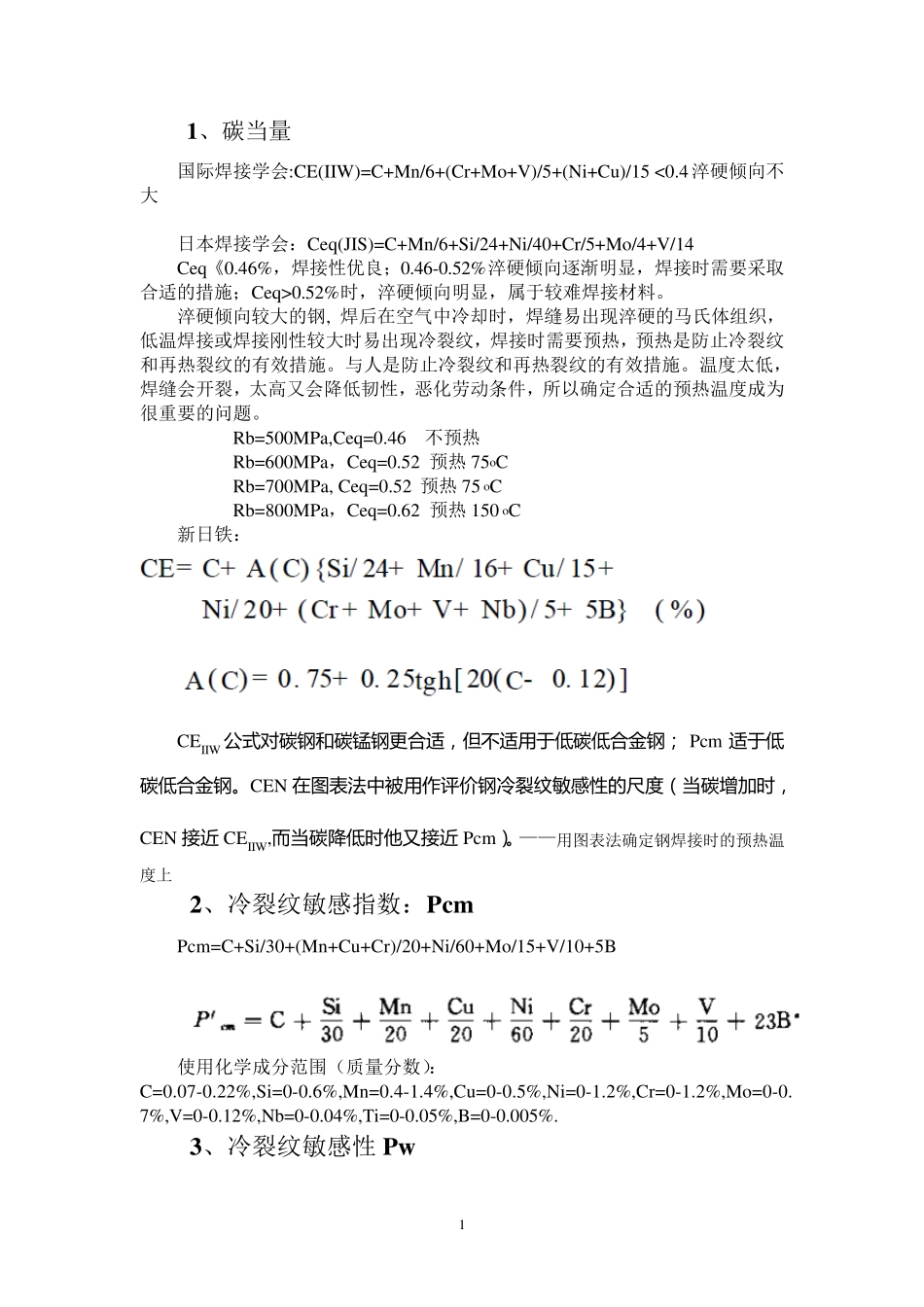

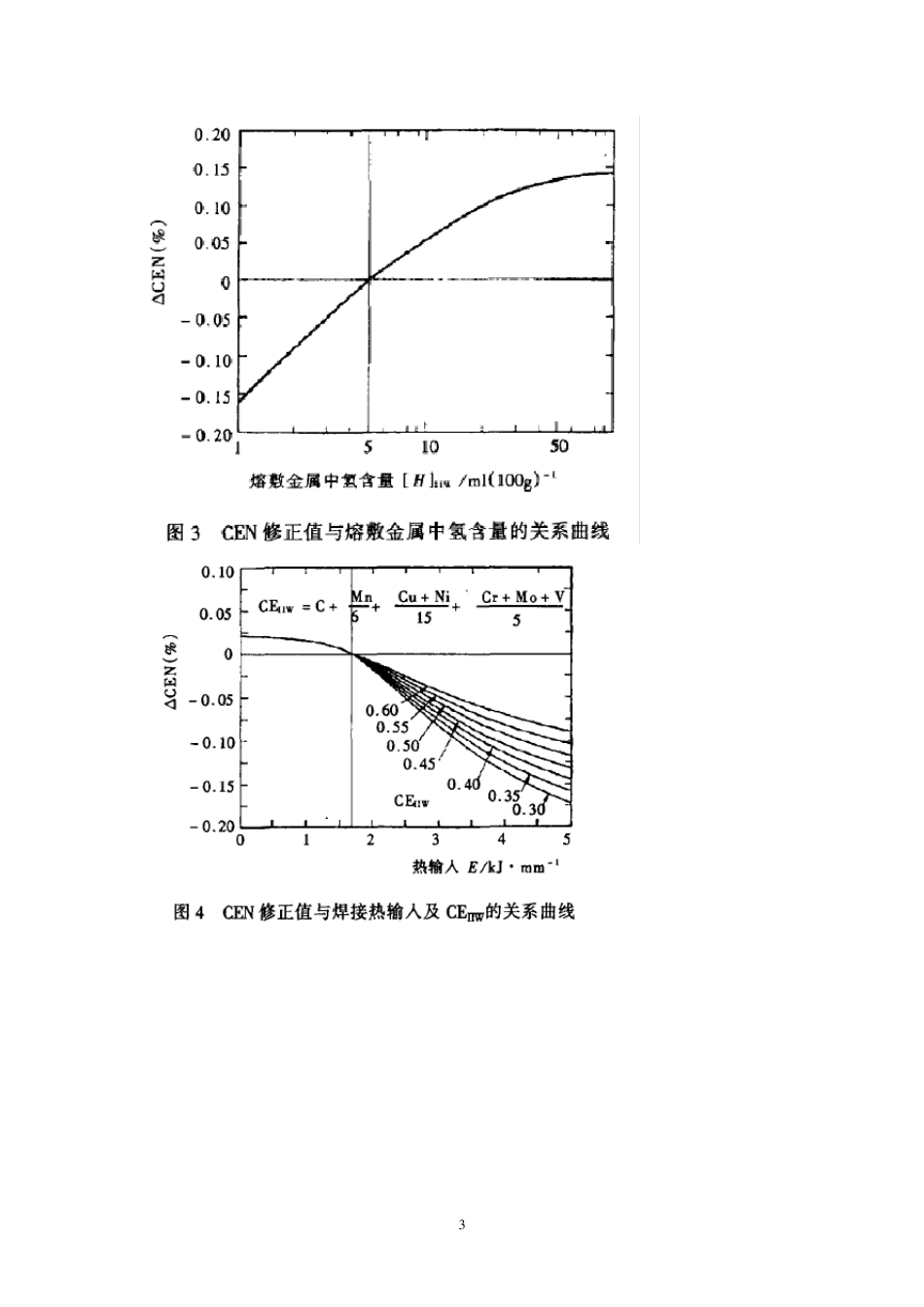

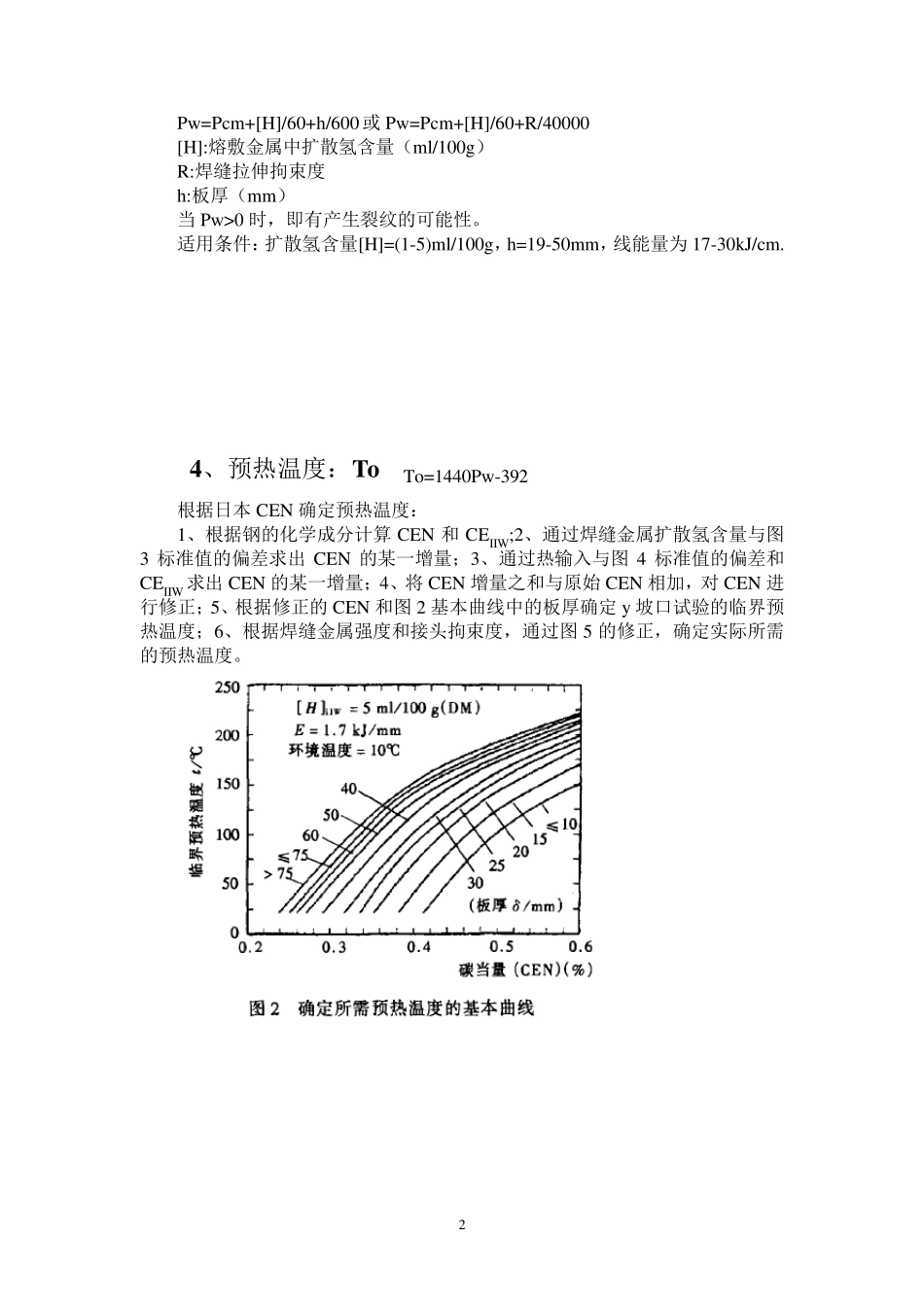

1 1、碳当量 国际焊接学会:CE(IIW)=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu )/15 <0.4淬硬倾向不大 日本焊接学会：Ceq(JIS)=C+Mn/6+Si/24+Ni/40+Cr/5+Mo/4+V/14 Ceq《0.46%，焊接性优良；0.46-0.52%淬硬倾向逐渐明显，焊接时需要采取合适的措施；Ceq>0.52%时，淬硬倾向明显，属于较难焊接材料。 淬硬倾向较大的钢, 焊后在空气中冷却时，焊缝易出现淬硬的马氏体组织，低温焊接或焊接刚性较大时易出现冷裂纹，焊接时需要预热，预热是防止冷裂纹和再热裂纹的有效措施。与人是防止冷裂纹和再热裂纹的有效措施。温度太低，焊缝会开裂，太高又会降低韧性，恶化劳动条件，所以确定合适的预热温度成为很重要的问题。 Rb=500MPa,Ceq=0.46 不预热 Rb=600MPa，Ceq=0.52 预热75oC Rb=700MPa, Ceq=0.52 预热75 oC Rb=800MPa，Ceq=0.62 预热150 oC 新日铁： CEIIW 公 式 对 碳 钢 和 碳 锰 钢 更 合 适 ， 但 不 适 用 于 低 碳 低 合 金 钢 ；Pcm 适 于 低碳 低 合 金 钢 。CEN 在图表法中被用 作评价钢 冷裂纹敏感性的尺度（当碳 增加时，CEN 接近 CEIIW,而当碳 降低 时他又接近 Pcm）。——用图表法确定钢焊接时的预热温度上 2、冷裂纹敏感指数：Pcm Pcm=C+Si/30+(Mn+Cu +Cr)/20+Ni/60+Mo/15+V/10+5B 使用化学成分范围（质量分数）：C=0.07-0.22%,Si=0-0.6%,Mn=0.4-1.4%,Cu =0-0.5%,Ni=0-1.2%,Cr=0-1.2%,Mo=0-0.7%,V=0-0.12%,Nb=0-0.04%,Ti=0-0.05%,B=0-0.005%. 3、冷裂纹敏感性Pw 2 Pw=Pcm+[H]/60+h/600 或Pw=Pcm+[H]/60+R/40000 [H]:熔敷金属中扩散氢含量（ml/100g） R:焊缝拉伸拘束度 h:板厚（mm） 当Pw>0 时，即有产生裂纹的可能性。 适用条件：扩散氢含量[H]=(1-5)ml/100g，h=19-50mm，线能量为17-30kJ/cm. 4、预热温度：To To=1440Pw-392 根据日本 CEN 确定预热温度： 1、根据钢的化学成分计算 CEN 和 CEIIW;2、通过焊缝金属扩散氢含量与图3 标准值的偏差求出 CEN 的某一增量；3、通过热输入与图 4 标准值的偏差和CEIIW 求出 CEN 的某一增量；4、将 CEN 增量之和与原始 CEN 相加，对 CEN 进行修正；5、根据修正的CEN 和图 2 基本曲线中的板厚确定 y坡口试验的临界预热温度；6、根据焊缝金属强度和接头拘束度，通过图 5 的修正，确定实际所需的预热温度。 3 4 图2-图5：——用图表法确定钢焊接时的预热温度上 5、再热裂纹敏感经验公式： PSR=Cr+Cu...
