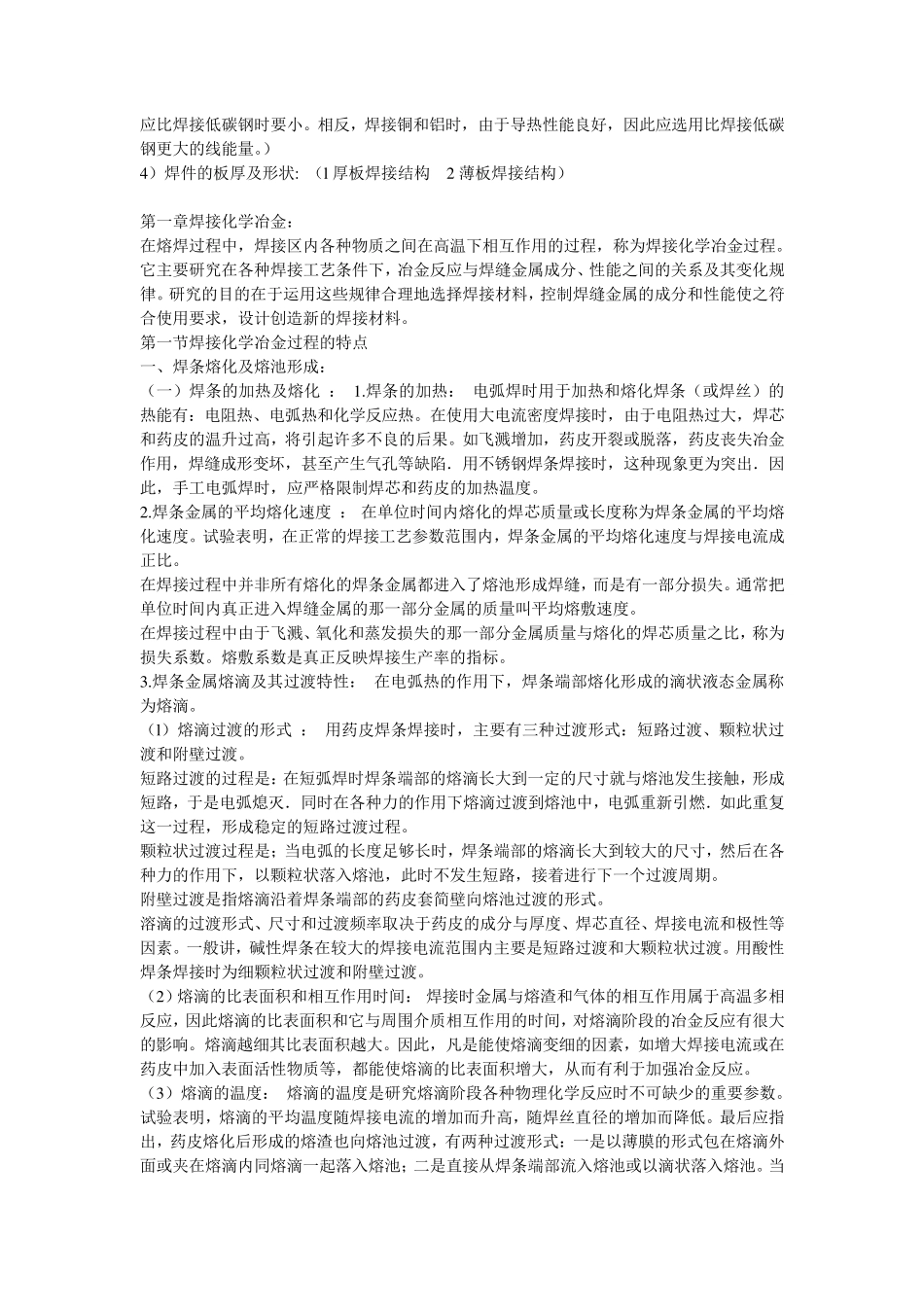

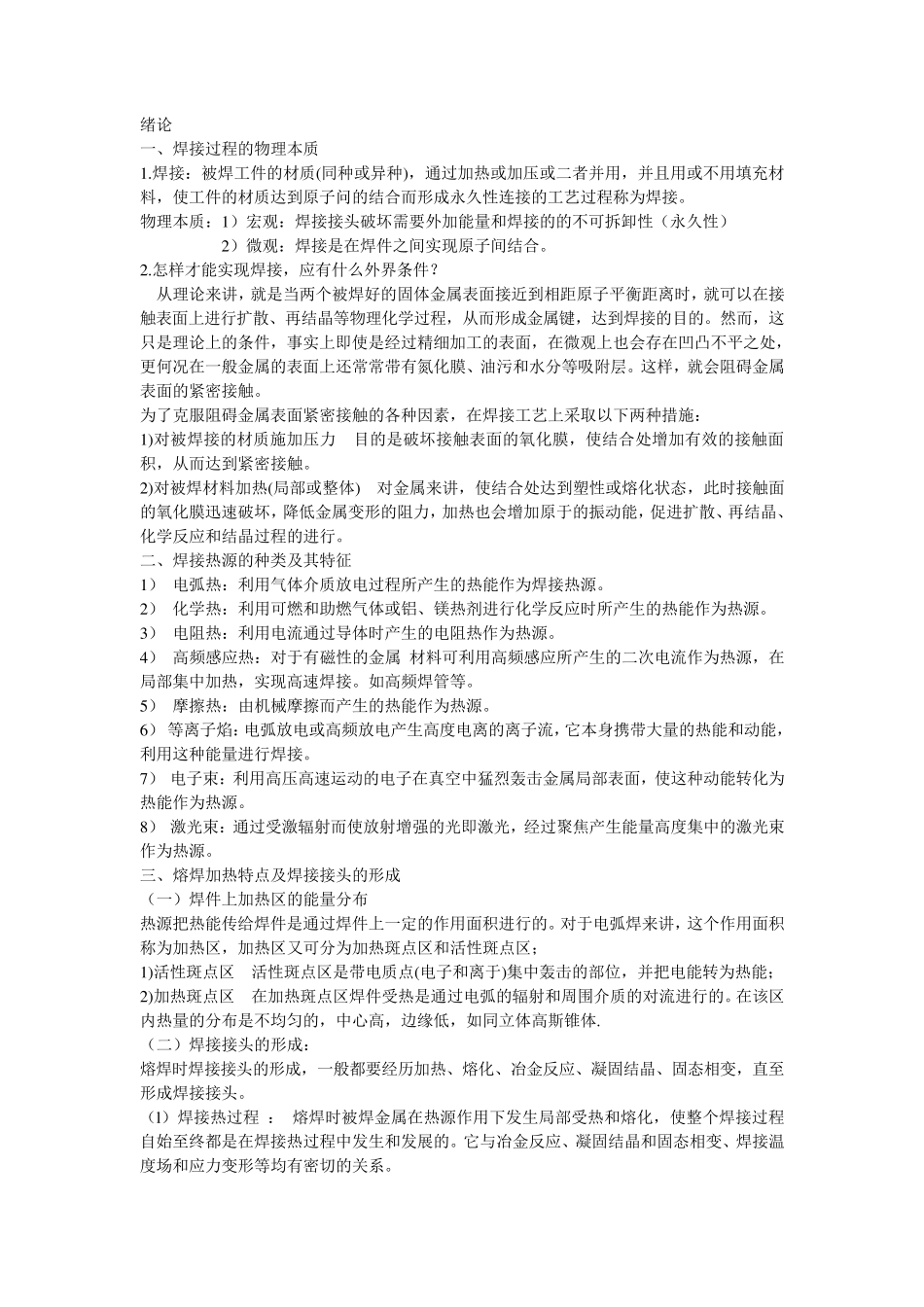

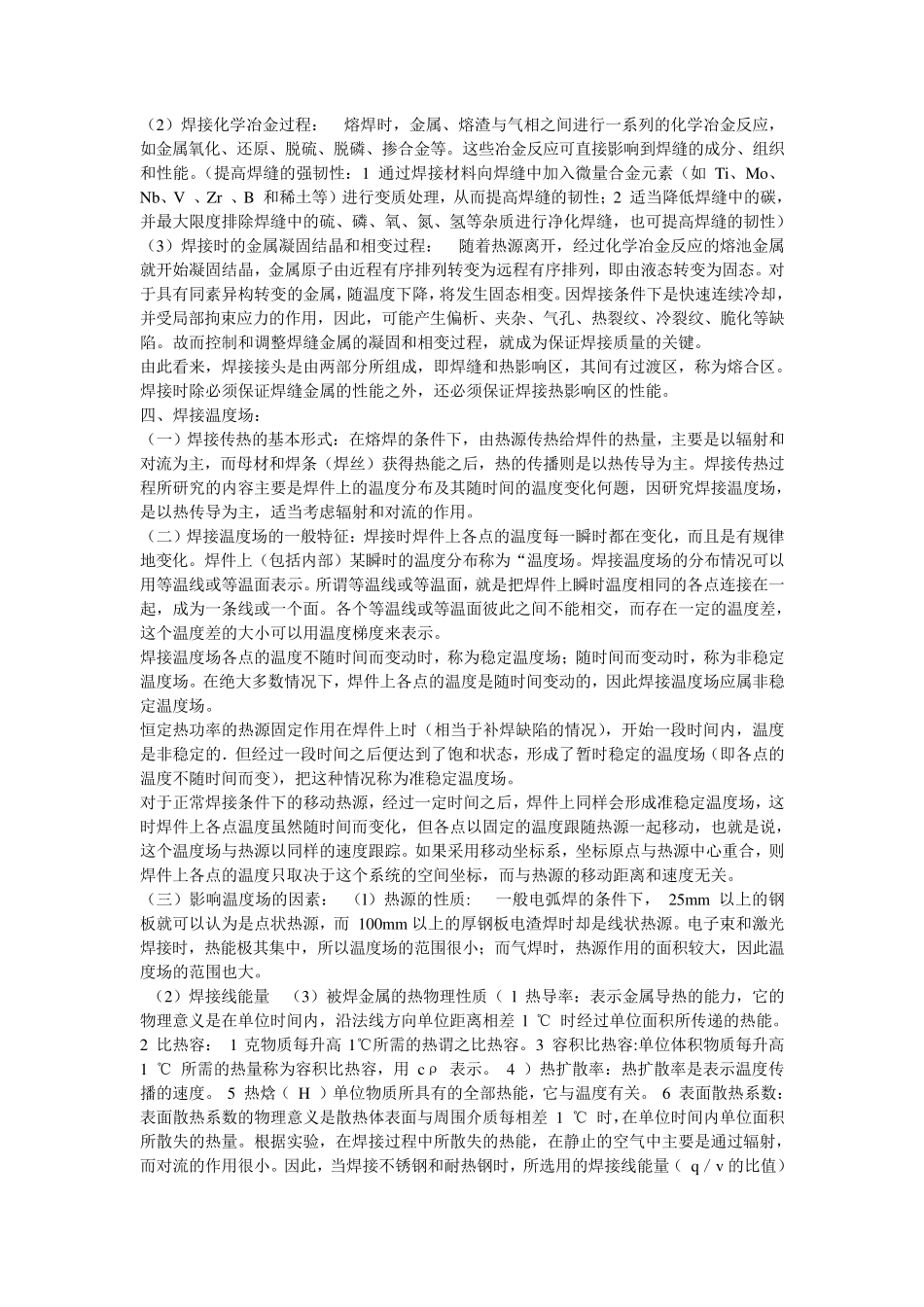

绪论 一、焊接过程的物理本质 1.焊接：被焊工件的材质(同种或异种)，通过加热或加压或二者并用，并且用或不用填充材料，使工件的材质达到原子问的结合而形成永久性连接的工艺过程称为焊接。 物理本质：1）宏观：焊接接头破坏需要外加能量和焊接的的不可拆卸性（永久性） 2）微观：焊接是在焊件之间实现原子间结合。 2.怎样才能实现焊接，应有什么外界条件？ 从理论来讲，就是当两个被焊好的固体金属表面接近到相距原子平衡距离时，就可以在接触表面上进行扩散、再结晶等物理化学过程，从而形成金属键，达到焊接的目的。然而，这只是理论上的条件，事实上即使是经过精细加工的表面，在微观上也会存在凹凸不平之处，更何况在一般金属的表面上还常常带有氮化膜、油污和水分等吸附层。这样，就会阻碍金属表面的紧密接触。 为了克服阻碍金属表面紧密接触的各种因素，在焊接工艺上采取以下两种措施： 1)对被焊接的材质施加压力 目的是破坏接触表面的氧化膜，使结合处增加有效的接触面积，从而达到紧密接触。 2)对被焊材料加热(局部或整体) 对金属来讲，使结合处达到塑性或熔化状态，此时接触面的氧化膜迅速破坏，降低金属变形的阻力，加热也会增加原于的振动能，促进扩散、再结晶、化学反应和结晶过程的进行。 二、焊接热源的种类及其特征 1） 电弧热：利用气体介质放电过程所产生的热能作为焊接热源。 2） 化学热：利用可燃和助燃气体或铝、镁热剂进行化学反应时所产生的热能作为热源。 3） 电阻热：利用电流通过导体时产生的电阻热作为热源。 4） 高频感应热：对于有磁性的金属 材料可利用高频感应所产生的二次电流作为热源，在局部集中加热，实现高速焊接。如高频焊管等。 5） 摩擦热：由机械摩擦而产生的热能作为热源。 6） 等离子焰：电弧放电或高频放电产生高度电离的离子流，它本身携带大量的热能和动能，利用这种能量进行焊接。 7） 电子束：利用高压高速运动的电子在真空中猛烈轰击金属局部表面，使这种动能转化为热能作为热源。 8） 激光束：通过受激辐射而使放射增强的光即激光，经过聚焦产生能量高度集中的激光束作为热源。 三、熔焊加热特点及焊接接头的形成 （一）焊件上加热区的能量分布 热源把热能传给焊件是通过焊件上一定的作用面积进行的。对于电弧焊来讲，这个作用面积称为加热区，加热区又可分为加热斑点区和活性斑点区； 1)活性斑点区 活性斑点区是带电质点(电子和离于)集中轰击的部位，并把电...
