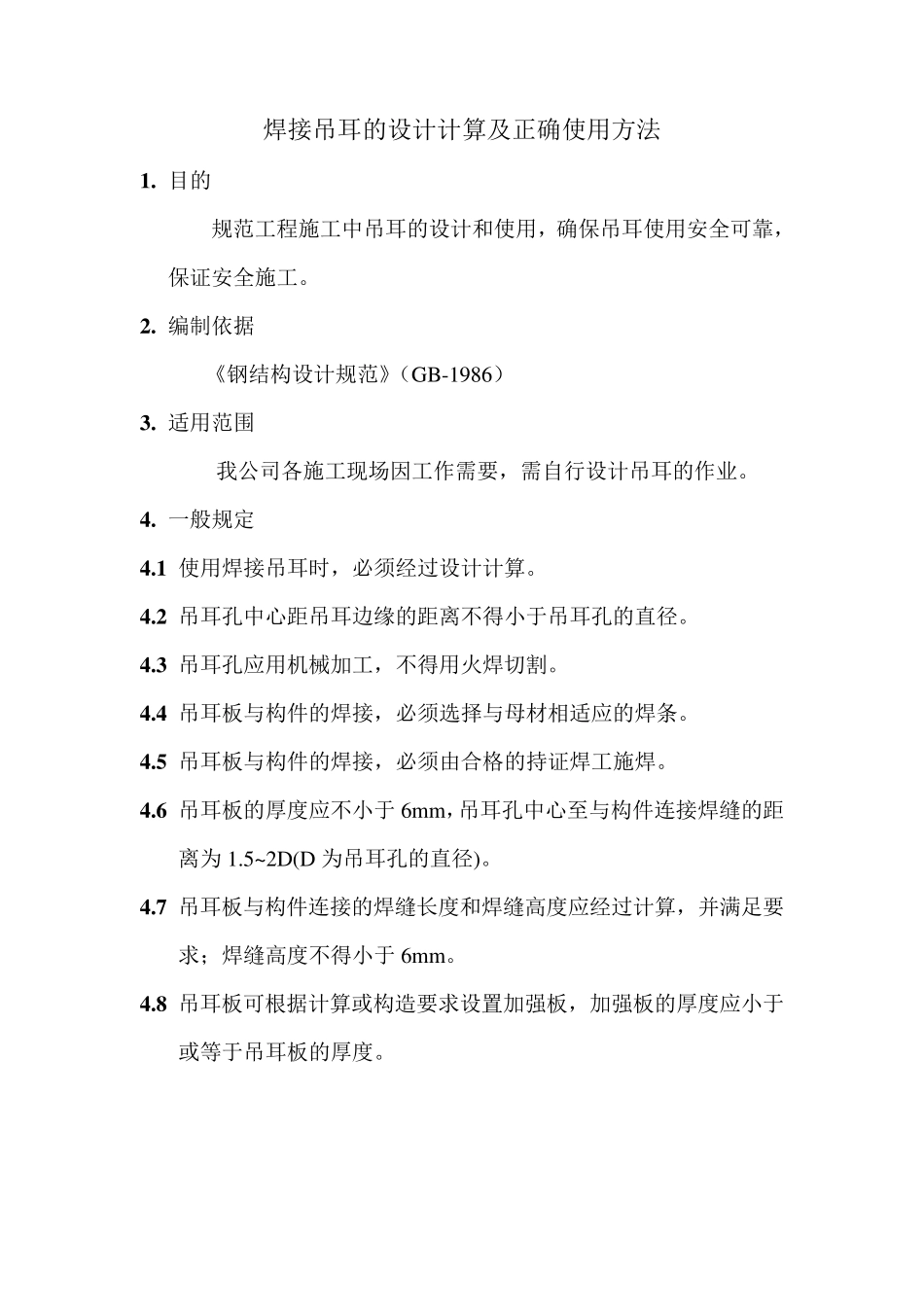

焊接吊耳的设计计算及正确使用方法 1 . 目的 规范工程施工中吊耳的设计和使用，确保吊耳使用安全可靠，保证安全施工。 2 . 编制依据 《钢结构设计规范》（GB-1986） 3 . 适用范围 我公司各施工现场因工作需要，需自行设计吊耳的作业。 4 . 一般规定 4 .1 使用焊接吊耳时，必须经过设计计算。 4 .2 吊耳孔中心距吊耳边缘的距离不得小于吊耳孔的直径。 4 .3 吊耳孔应用机械加工，不得用火焊切割。 4 .4 吊耳板与构件的焊接，必须选择与母材相适应的焊条。 4 .5 吊耳板与构件的焊接，必须由合格的持证焊工施焊。 4 .6 吊耳板的厚度应不小于 6mm，吊耳孔中心至与构件连接焊缝的距离为 1.5~2D(D 为吊耳孔的直径)。 4 .7 吊耳板与构件连接的焊缝长度和焊缝高度应经过计算，并满足要求；焊缝高度不得小于 6mm。 4 .8 吊耳板可根据计算或构造要求设置加强板，加强板的厚度应小于或等于吊耳板的厚度。 5 吊耳计算 5.1 拉应力计算 如图所示，拉应力的最不利位置在A－A 断面，其强度计算公式为： σ＝N／S1 σ≤［σ］ 式中：σ――拉应力 N――荷载 S1――A-A 断面处的截面积 ［σ］――钢材允许拉应力 σ单位：N/m m 2 δ ≤ 20 δ >20-40 δ >40-50 Q235 170 155 155 Q345 240 230 215 附：钢丝绳 6×37－11.0－170－I 它的代表是什么?钢丝绳粗细是多少? 6股，每股37根绞成。外径11毫米。公称抗拉强度每平方毫米170公斤。钢丝的机械性能为I级。 吊装某一构件,重约55KN,现采用6*37钢丝绳作捆绑吊索,其极限抗拉强度为1700N/m㎡,求钢丝绳的直径. 1.捆绑吊索——钢丝绳有2根承重。则单根钢丝绳的载荷是55KN/2=27.5KN 取安全系数为4.5（6）（8）倍时，钢丝绳的最小破断拉力为27.5×4.5（或6）（或8）＝123.75KN（或165KN)(或220KN) 经查 GB20118-2006，6×37结构的纤维芯钢丝绳的破断拉力换算系数为0.295 则钢丝绳的直径为：D=（（123.75×1000）/（0.295×1700））^0.5＝15.7m m 同理，可以算出安全系数为6和8时的钢丝绳直径为：18.14和20.9m m 结论：当安全系数取4.5倍时，可采用……其他说明参见 2.根据国标规范6×37的钢丝绳的破断强度是4.5d×d 得出：1700N/m ㎡＝4.5d×d＝19.4m m 得出钢丝绳直径为19.4m m 起重吊运钢丝绳的破断拉力慨约计算公式： 钢丝绳直径(m m )的平方乘以50等于破断拉力（公斤） 此公式二十年前在一本起重机方面的书上学的，工...
