焊接工艺指导书(Q235)

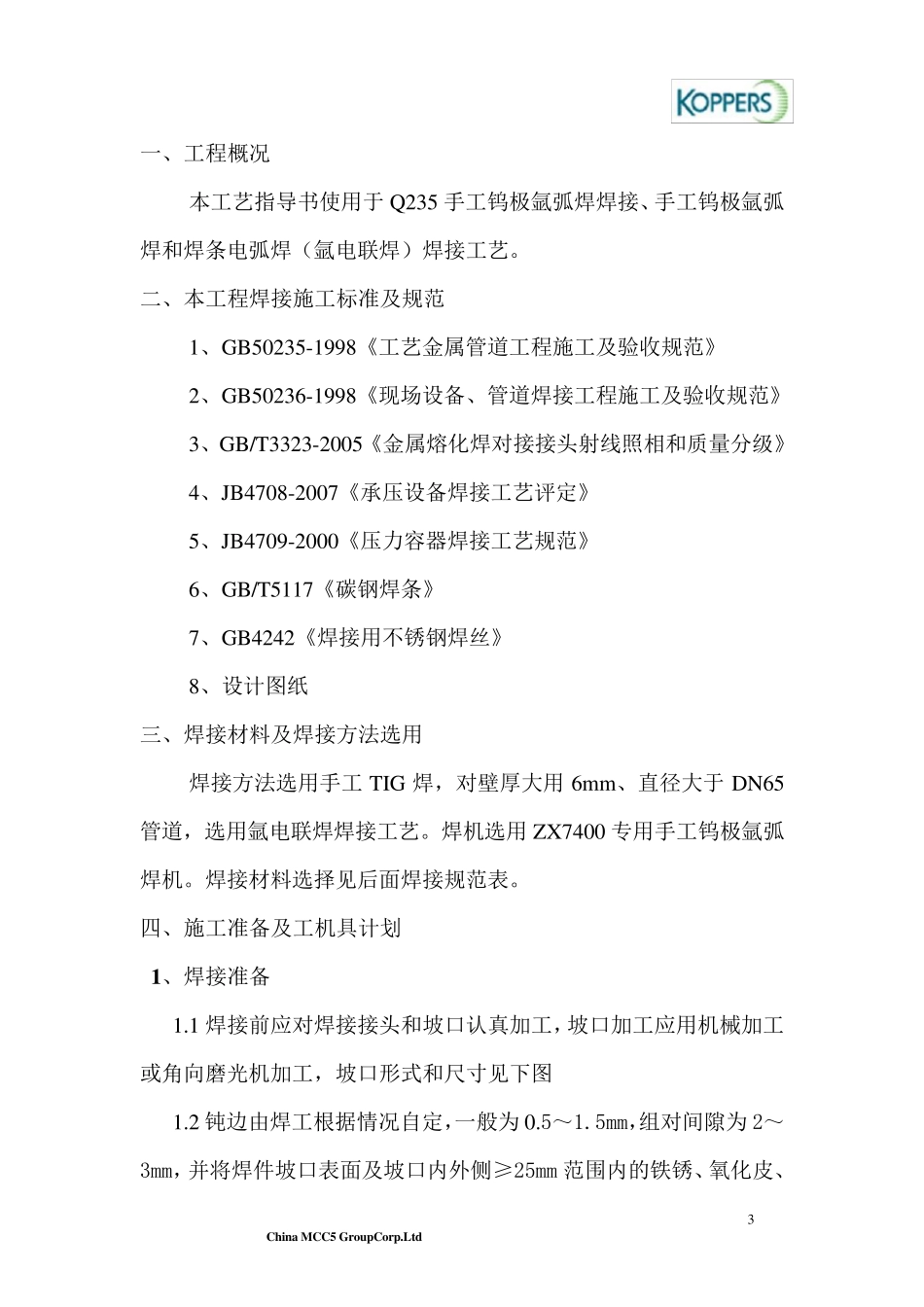

1 China MCC5 Grou pCorp.Ltd 焊接工艺指导书 Q 235 （考伯斯项目部） 编制： 审核： 批准： 中国五冶集团工程有限公司 2 China MCC5 Grou pCorp.Ltd 目 录 一、 工程概况------------------------------------------------1 二、 本工程焊接施工标准及规范------------------------1 三、 焊接材料及焊接方法选用---------------------------1 四、 施工准备及工机具计划------------------------------2 五、 焊接程序------------------------------------------------3 六、 焊接工艺及要求---------------------------------------4 七、 焊接接头质量要求------------------------------------5 八、 焊接质量及安全保证措施---------------------------7 3 China MCC5 Grou pCorp.Ltd 一 、 工 程 概 况 本 工 艺 指 导 书 使 用 于 Q235 手 工 钨 极 氩 弧 焊 焊 接 、 手 工 钨 极 氩 弧焊 和 焊 条 电 弧 焊 （ 氩 电 联 焊 ） 焊 接 工 艺 。 二 、 本 工 程 焊 接 施 工 标 准 及 规 范 1、 GB50235-1998《 工 艺 金 属 管 道 工 程 施 工 及 验 收 规 范 》 2、 GB50236-1998《 现 场 设 备 、 管 道 焊 接 工 程 施 工 及 验 收 规 范 》 3、 GB/T3323-2005《 金 属 熔 化 焊 对 接 接 头 射 线 照 相 和 质 量 分 级 》 4、 JB4708-2007《 承 压 设 备 焊 接 工 艺 评 定 》 5、 JB4709-2000《 压 力 容 器 焊 接 工 艺 规 范 》 6、 GB/T5117《 碳 钢 焊 条 》 7、 GB4242《 焊 接 用 不 锈 钢 焊 丝 》 8、 设 计 图 纸 三 、 焊 接 材 料 及 焊 接 方 法 选 用 焊 接 方 法 选 用 手 工TIG 焊 ， 对 壁 厚 大 用6m m 、 直 径 大 于DN65管 道 ， 选 用 氩 电 联 焊 焊 接 工 艺 。 焊 机 选 用 ZX7400 专 用 手 工 钨 极 氩 弧焊 机 。 焊 接 材 料 选 择 见 后 面 焊 接 规 范 表 。 四 、 施 工 准 备 及 工 机 具 计 划 1、 焊 接 准 备 1.1 焊 接 前 应 对 焊 接 接 头 和 坡 口 认 真 加 工 ， 坡 口 加 工 应 用 机 械 加 工或 角 向 磨 光 机 加 工 ， ...
