焊接工艺规程(WPS)

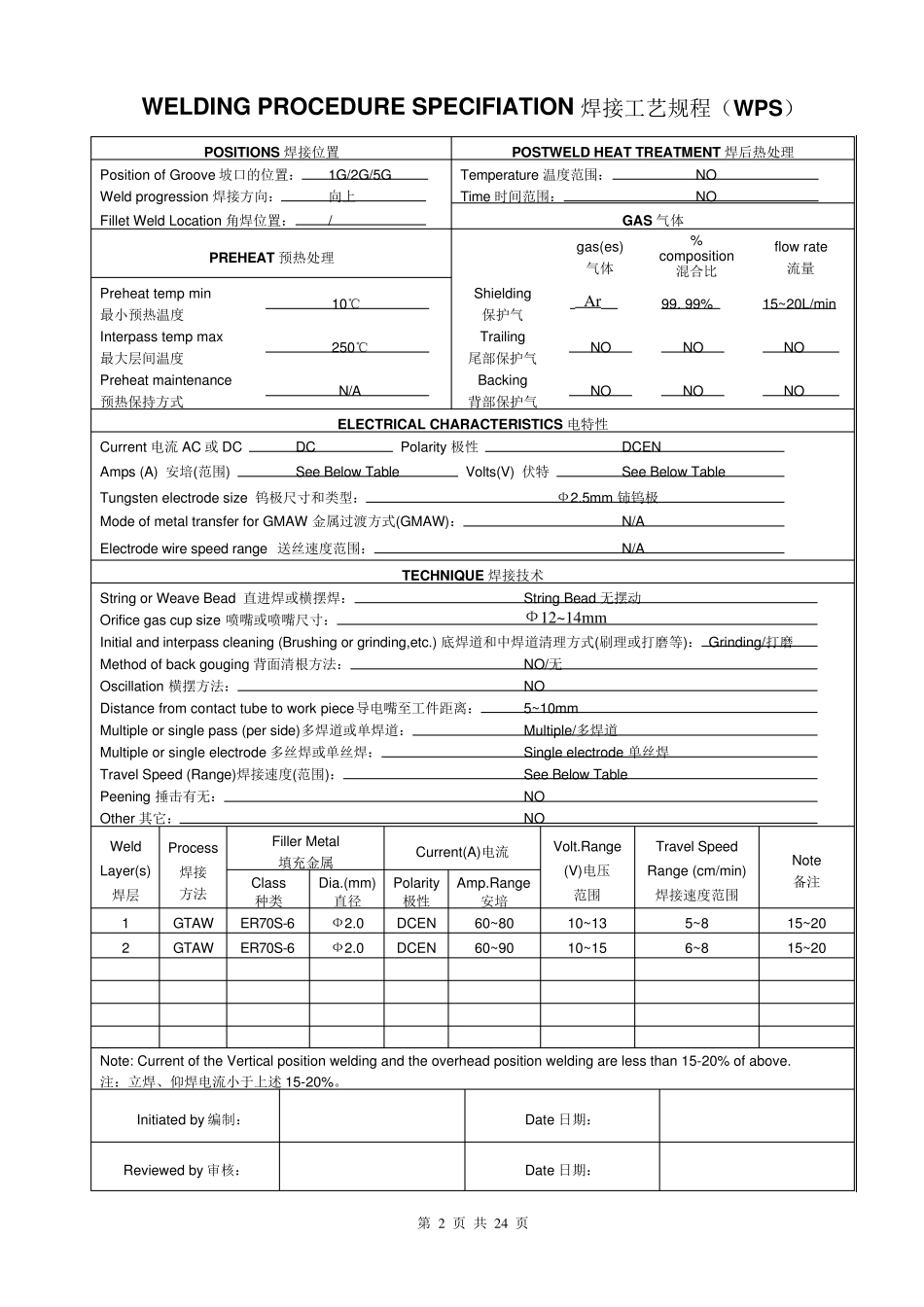

第 1 页 共 24 页 WELDING PROCEDURE SPECIFIATION 焊接工艺规程（WPS） Company Name 公司名称 China Nuclear Industry 23rd Construction Co. 中国核工业二三建设公司 WPS No. 焊接工艺规程编号 FTLS –WPS-GD-001 Date/日期 2011-05-25 Procedure Qualification Record No.焊接工艺评定记录编号 CNI23-SZ-PQR-09-016 REV. 版本号 A Welding Process(es) 焊接方法 GTAW Type(manual, automatic, machine, semi-auto) 自动化等级(手工,自动,机动,半自动) Manual 手工 JOINTS 接头： Joint type 接头形式：V/Permanent Backing 衬 垫： NO Backing Material 衬垫材料：/ BASE METALS 母材 P No. 1 Group No. 1 To P No. 1 Group No. 1 Type or Grade 型号和等级 A106B、A53 Thickness 厚度范围：Base Metal 母材：Groove 坡口焊 3~5mm Fillet 角焊 NO Pipe Dia. 管子直径范围：Groove 坡口焊 No Limited Fillet 角焊 NO Other 其他 NO FILLER METALS 填充金属 SFA Specification 标准号： 5.18 AWS Classification 等级： ER70S-6 F-No.： 6 A-No.： 1 Size of Filler Metal 焊条(丝)直径： Φ2.0mm Weld Metal Thickness Range 熔敷焊缝金属厚度范围： Groove 坡口焊缝： 3.0-5.0mm Fillet 角焊缝： NO Wire-flux (category No.) 焊丝— 焊剂(分类号)： NO Wire, Electrode, Flux trade name 焊丝、焊条、焊剂商标名称： TianTai 天泰 Consumable insert 可熔化嵌条： NO Other 其他 NO 第 2 页 共 24 页 W ELDING PROCEDURE SPECIFIATION 焊接工艺规程（W PS） POSITIONS 焊接位置 POSTW ELD HEAT TREATMENT 焊后热处理 Position of Groove 坡口的位置： 1G/2G/5G Temperature 温度范围： NO Weld progression 焊接方向： 向上 Time 时间范围： NO Fillet Weld Location 角焊位置： / GAS 气体 PREHEAT 预热处理 gas(es) 气体 % composition 混合比 flow rate 流量 Preheat temp min 最小预热温度 10℃ Shielding 保护气 Ar 99. 99% 15~20L/min Interpass temp max 最大层间温度 250℃ Trailing 尾部保护气 NO NO NO Preheat maintenance 预热保持方式 N/A Backing 背部保护气 NO NO NO ELECTRI...
