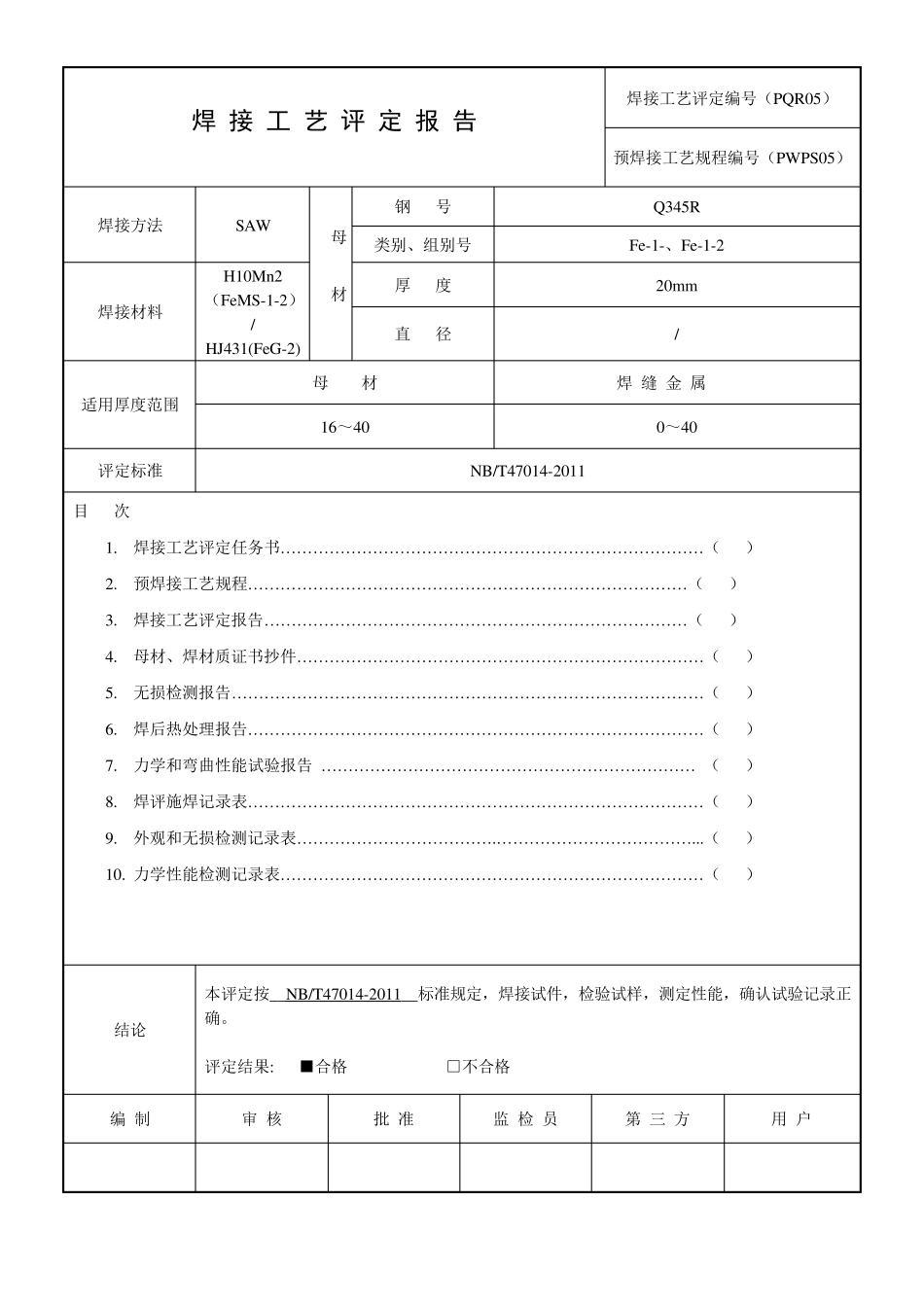

焊 接 工 艺 评 定 报 告 焊接工艺评定编号（PQR05） 预焊接工艺规程编号（PWPS05） 焊接方法 SAW 母 材 钢 号 Q345R 类别、组别号 Fe-1-、Fe-1-2 焊接材料 H10Mn2（FeMS-1-2）/ HJ431(FeG-2) 厚 度 20mm 直 径 / 适用厚度范围 母 材 焊 缝 金 属 16～40 0～40 评定标准 NB/T47014-2011 目 次 1. 焊接工艺评定任务书… … … … … … … … … … … … … … … … … … … … … … … … … … （ ） 2. 预焊接工艺规程… … … … … … … … … … … … … … … … … … … … … … … … … … … （ ） 3. 焊接工艺评定报告… … … … … … … … … … … … … … … … … … … … … … … … … … （ ） 4. 母材、焊材质证书抄件… … … … … … … … … … … … … … … … … … … … … … … … … （ ） 5. 无损检测报告… … … … … … … … … … … … … … … … … … … … … … … … … … … … … （ ） 6. 焊后热处理报告… … … … … … … … … … … … … … … … … … … … … … … … … … … … （ ） 7. 力学和弯曲性能试验报告 … … … … … … … … … … … … … … … … … … … … … … … （ ） 8. 焊评施焊记录表… … … … … … … … … … … … … … … … … … … … … … … … … … … … （ ） 9. 外观和无损检测记录表… … … … … … … … … … … … .… … … … … … … … … … … … ...（ ） 10. 力学性能检测记录表… … … … … … … … … … … … … … … … … … … … … … … … … … （ ） 结论 本评定按__NB/T47014-2011__标准规定，焊接试件，检验试样，测定性能，确认试验记录正确。 评定结果: ■合格 □不合格 编 制 审 核 批 准 监 检 员 第 三 方 用 户 焊接工艺评定任务书 表码号: Q/CKD/D102-2009 共 1 页 第 1 页 编 制 邱趾明 日期 2011-12-1 工艺评定编号 PQR05 审 核 王仪林 日期 2011-12-2 预焊接工...
