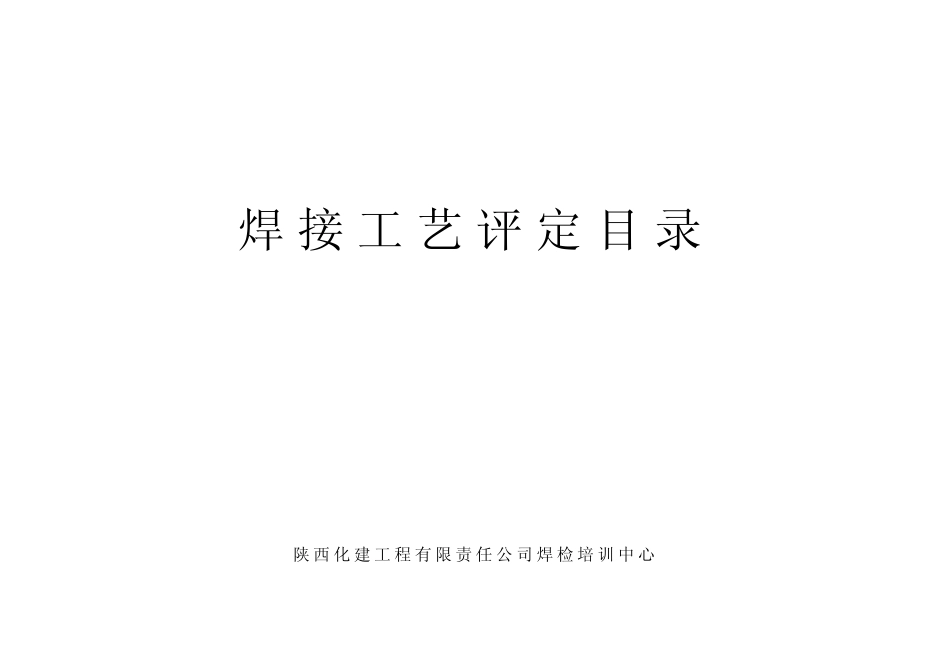

焊接工艺评定目录 陕西化建工程有限责任公司焊检培训中 心 1 陕西化建工程有限责任公司焊接工艺评定目录 类别：压力容器 标准：JB4708—2000《钢制压力容器焊接工艺评定》 序 号 工艺评定编号 材质分类 规 格 焊接材料 焊接方法 焊接位置 适用范围 说明书 编 号 1 Ⅰ-P10-D·1G·S·V Q235B δ =10 E4303 手工电弧焊 平 焊 Ⅰ.δ =7.5-15板对接及平角焊 WP92-48 2 Ⅱ-P12-M• 1G• I 16MnR δ =12 HO8A,HJ431 φ 4 埋弧焊 平 焊 Ⅱ.δ =9-18 板对接及平角焊 WP92-11 3 Ⅱ/Ⅶ-P24/φ 89×4-D• 1TP• J• V 16Mn/ 1Cr18Ni9Ti 24/ φ 89×4 A307,φ 3.2 手工电弧焊 垂直俯焊 Ⅱ/Ⅶ,δ =15-36&8-15 焊件:管板 WP92-12 4 SPV36-P24-D• 2G• J• X SPV36 δ =24 J507φ 4 手工电弧焊 立 焊 SPV36,δ =10-36 焊件:板材 WP92-13 5 SPV36-P24-D• 3G• J• X SPV36 δ =24 J507φ 4 手工电弧焊 横 焊 SPV36,δ =10-36 焊件:板材 WP92-14 6 Ⅱ1-P8-D• 1G• V 16MnR δ 8 J507φ 3.2 手工电弧焊 平 焊 板材δ 6-12mm WP95-1 7 Ⅱ1-P8-D• 1G• V• FX 16MnR δ 8 J507φ 3.2 手工电弧焊 平 焊 16MnRδ 1.5-12 WP95-3 8 Ⅱ1-P16-D• 1G• V 16MnR δ 16 J507φ 3.2φ4 手工电弧焊 平 焊 板材δ 12-24mm WP95-4 9 Ⅱ1-P16-D• 1G-V• FX 16MnR δ =16 J507, φ 3.12.φ 4 手工电弧焊 平 焊 材质：Ⅱ-1 厚度；12-24 焊材；板 WP95-5 2 陕西化建工程有限责任公司焊接工艺评定目录 类别：压力容器 标准：JB4708—2000《钢制压力容器焊接工艺评定》 序 号 工艺评定编号 材质分类 规 格 焊接材料 焊接方法 焊 接 位 置 适用范围 说明书 编 号 10 Ⅱ1-P16-D/M• 1G• V 16MnR δ =16 H08MnA, HJ431 E5015, φ 4φ 3.2 手工焊/埋弧焊 平 焊 材质：Ⅱ-1 厚度：12-24 焊材：板 WP95-6 11 Ⅱ1-P16-M• 1G• I 16MnR δ =16 H08A,HJ431, φ 4 埋弧焊 平 焊 材质：Ⅱ-1 厚度：12-24 焊材：板 WP95-7 12 Ⅰ1-P16-D• 1G• V• FX Q235B δ =16 E4303,φ 3.12.φ 4 手工电弧焊 平 焊 材质：I-1 厚度；12-24 焊材；板 WP95-9 13 Ⅱ1-P24-D• 2G• X 16MnR δ =24 E5015φ 3.2 手工电弧焊 立 焊 材质：16...
