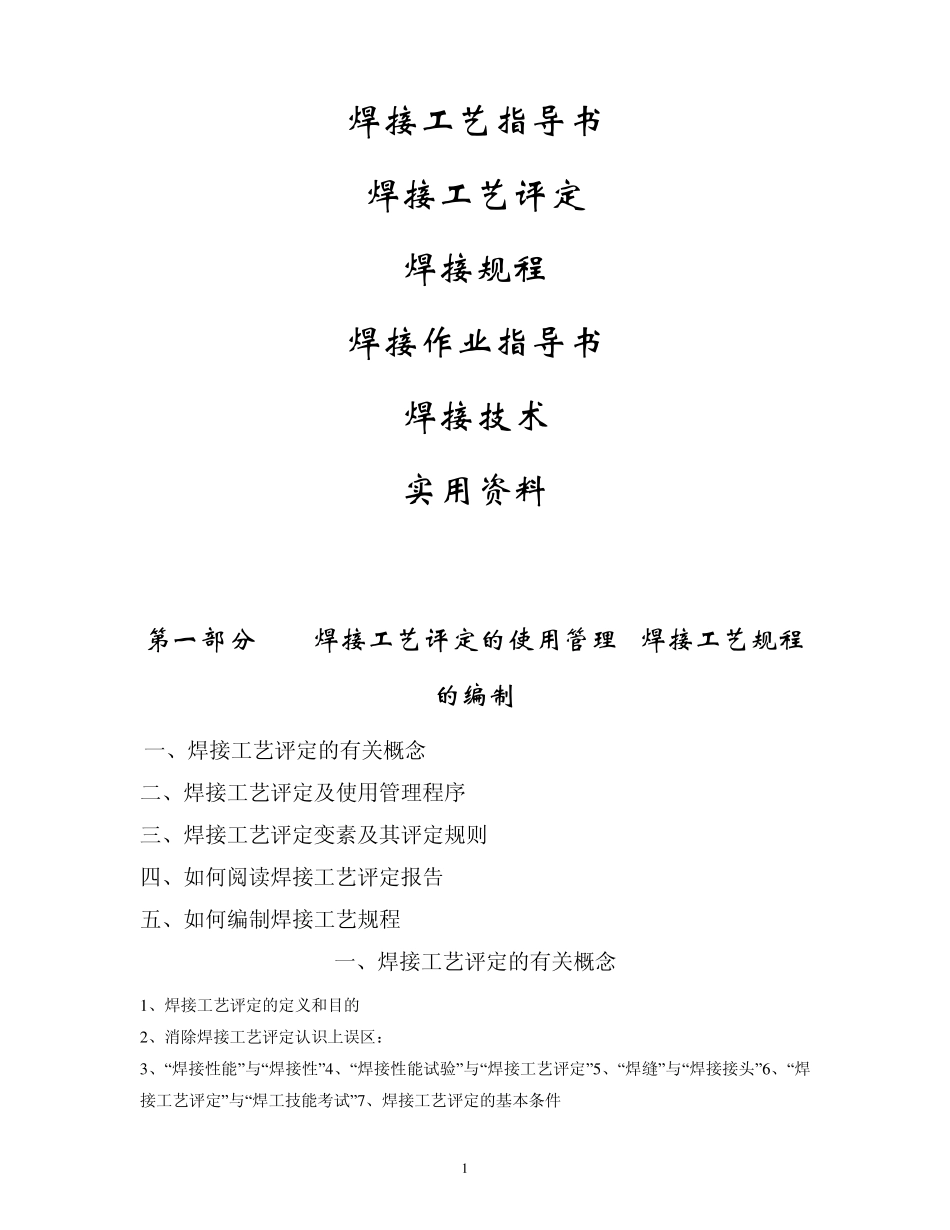

1 焊接工艺指导书 焊接工艺评定 焊接规程 焊接作业指导书 焊接技术 实用资料 第一部分 焊接工艺评定的使用管理&焊接工艺规程的编制 一、焊接工艺评定的有关概念 二、焊接工艺评定及使用管理程序 三、焊接工艺评定变素及其评定规则 四、如何阅读焊接工艺评定报告 五、如何编制焊接工艺规程 一、焊接工艺评定的有关概念 1 、焊接工艺评定的定义和目的 2 、消除焊接工艺评定认识上误区： 3 、“焊接性能”与“焊接性”4 、“焊接性能试验”与“焊接工艺评定”5 、“焊缝”与“焊接接头”6 、“焊接工艺评定”与“焊工技能考试”7 、焊接工艺评定的基本条件 2 8、常用焊接工艺评定标准： JB4708－2000《钢制压力容器焊接工艺评定》 GB50236－98《现场设备、工业管道焊接工程施工及验收规范》第 4 章 劳部发 1996[276]号《蒸汽锅炉安全监察规程》附录 I JGJ81-2000《建筑钢结构焊接技术规程》第 5 章 GB128-90《立式圆筒形钢制焊接油罐施工及验收规范》附录一 ASME 第 IX 卷《焊接与钎焊》 二、焊接工艺评定及使用管理程序 1、焊接工艺评定程序 （1）焊接工艺评定立项 （2）焊接工艺评定委托 （3）编制焊接工艺指导书（WPI）并批准 （4）评定试板的焊接 （5）评定试板的检验 焊接工艺评定失败，重新修改焊接工艺指导书，重复进行上述程序。 （6）编写焊接工艺评定报告（PQR）并批准 2、焊接工艺评定文件的使用与管理 （1）焊接工艺评定文件的受控登记。 （2）焊接工艺评定的有效版本及换版转换。 （3）每季度编制焊接工艺评定文件的有效版本目录。 （4）保证现场工程和产品的焊接工艺评定的覆盖率为 100%。 （5）焊接工艺评定文件作为公司的一项焊接技术储备，属于公司重要技术机密文件，应妥善保管。 三、焊接工艺评定变素及其评定规则 1、焊接工艺评定的主要变素： 试件形式 母材类别 焊接方法 焊接工艺因素 焊后热处理种类及参数 母材厚度 3 焊缝熔敷金属厚度 四、如何阅读焊接工艺评定报告 1、如何认识焊接工艺评定报告的作用 （1）焊接工艺评定报告的合法性： （2）焊接工艺评定报告的有效性： （3）焊接工艺评定报告及焊接工艺规程的局限性： （4）焊接工艺评定报告是一种必须由企业焊接责任工程师和总工程师签字的重要质保文件，也是技术监督部门和用户代表审核施工企业质保能力的主要依据之一。 2、焊接工艺评定报告与焊接工艺规程的关系 3、阅读焊接工艺评定报告...
