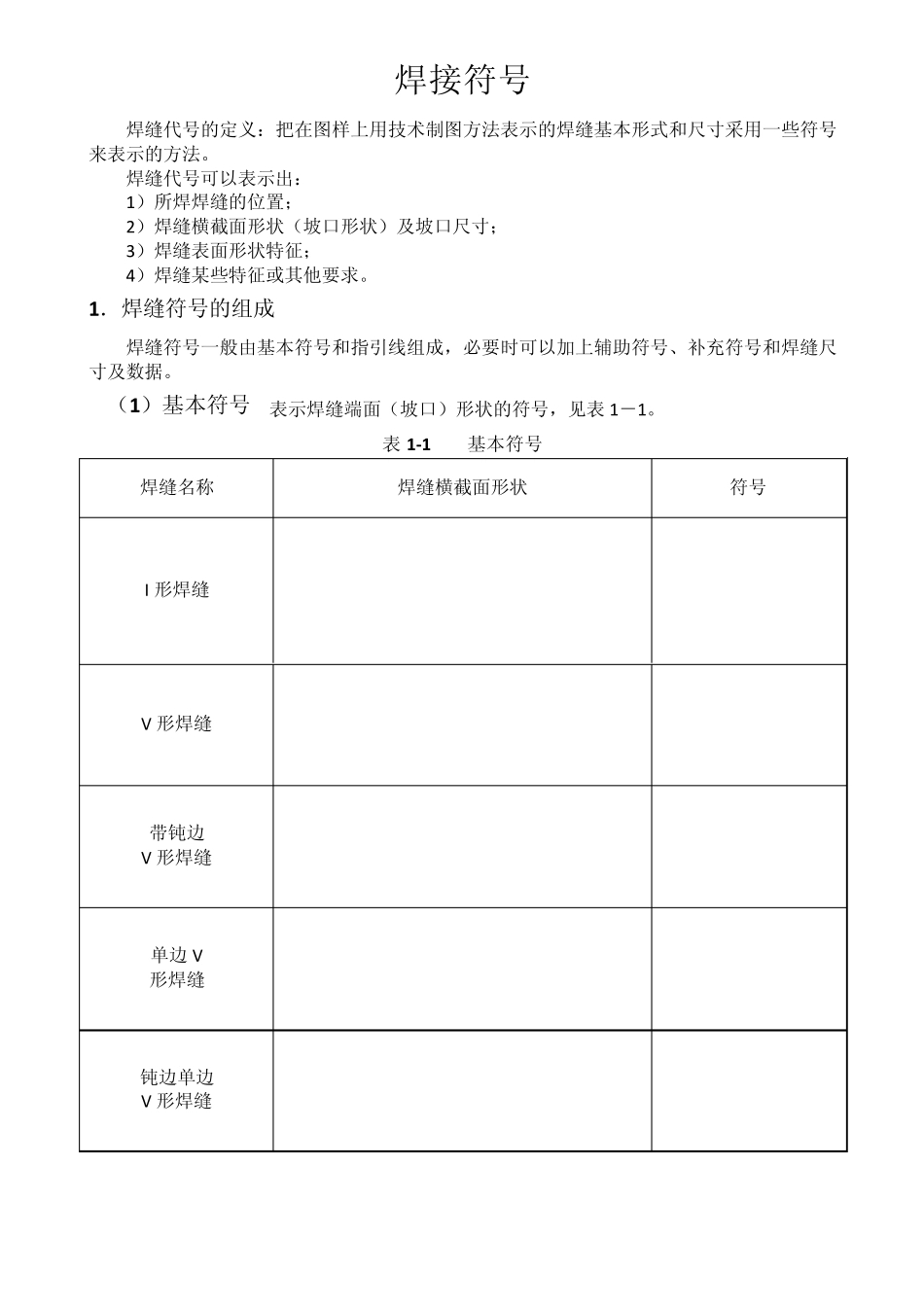

焊接符号 焊缝代号的定义：把在图样上用技术制图方法表示的焊缝基本形式和尺寸采用一些符号来表示的方法。 焊缝代号可以表示出： 1）所焊焊缝的位置； 2）焊缝横截面形状（坡口形状）及坡口尺寸； 3）焊缝表面形状特征； 4）焊缝某些特征或其他要求。 1 ．焊缝符号的组成 焊缝符号一般由基本符号和指引线组成，必要时可以加上辅助符号、补充符号和焊缝尺寸及数据。 （1 ）基本符号 表示焊缝端面（坡口）形状的符号，见表1－1。 表1 -1 基本符号 焊缝名称 焊缝横截面形状 符号 I 形焊缝 V 形焊缝 带钝边 V 形焊缝 单边 V 形焊缝 钝边单边 V 形焊缝 带钝边 U 形焊缝 封底焊缝 角焊缝 塞焊缝 或槽焊缝 喇叭形焊缝 点焊缝 缝焊焊缝 （2）辅助符号 表示焊缝表面形状特征的符号，如表1－2 所示。 当不需要确切说明焊缝的表面形状时，可以不用辅助符号。 表1-2 辅助符号 名 称 焊缝辅助形式 符 号 说 明 平面 符号 表示焊缝表面平齐 凹面 符号 表示焊缝表面凹陷 凸面 符号 表示焊缝表面凸出 （3）补充符号 为了补充说明焊缝某些特征而采用的符号，如表1-3 所示。 表1-3 补充符号 名称 形式 符号 说明 带垫板符号 表示焊缝底部有垫板 三面焊缝符号 表示三面焊缝和开口方向 周围焊缝符号 表示环绕工件周围焊缝 现场符号 表示在现场或工地上进行焊接 尾部符号 指引线尾部符号可参照GB/T5185—1999标注焊接方法 （4 ）焊缝尺寸符号 用来代表焊缝的尺寸要求，表1-4 所示为常用的焊缝尺寸符号。当需要注明尺寸要求时才标注。 表1-4 焊缝尺寸符号 名称 符号 示意图 标注示例 工件厚度 坡口角度 坡口深度 根部间隙 钝边高度 δ α Η Β p 焊缝段数 焊缝长度 焊缝间隙 焊角尺寸 n l e K 熔核直径 d 相同焊缝 数量符号 N 图 1-1 焊缝尺寸符号及数据的标准位置 图 1-1 所示为焊缝尺寸符号及数据的标注位置。 （5）指引线 由箭头线和基准线组成， 箭头指向焊缝处， 基准线由两条互相平等的细实线和虚线组成，如图 1-2 所示。 当需要说明焊接方法时，可以在基准线末端增加尾部符号。 图 1-2 指引线的画法 表 1-5 焊接方法表示代号 焊接方法 代号 焊接方法 代号 电弧焊 1 电阻焊 2 焊条电弧焊 111 点焊 21 埋弧焊 12 缝焊 22 熔化极惰性气体保护焊 131 闪光焊 24 钨极惰性气体 保护(M...
