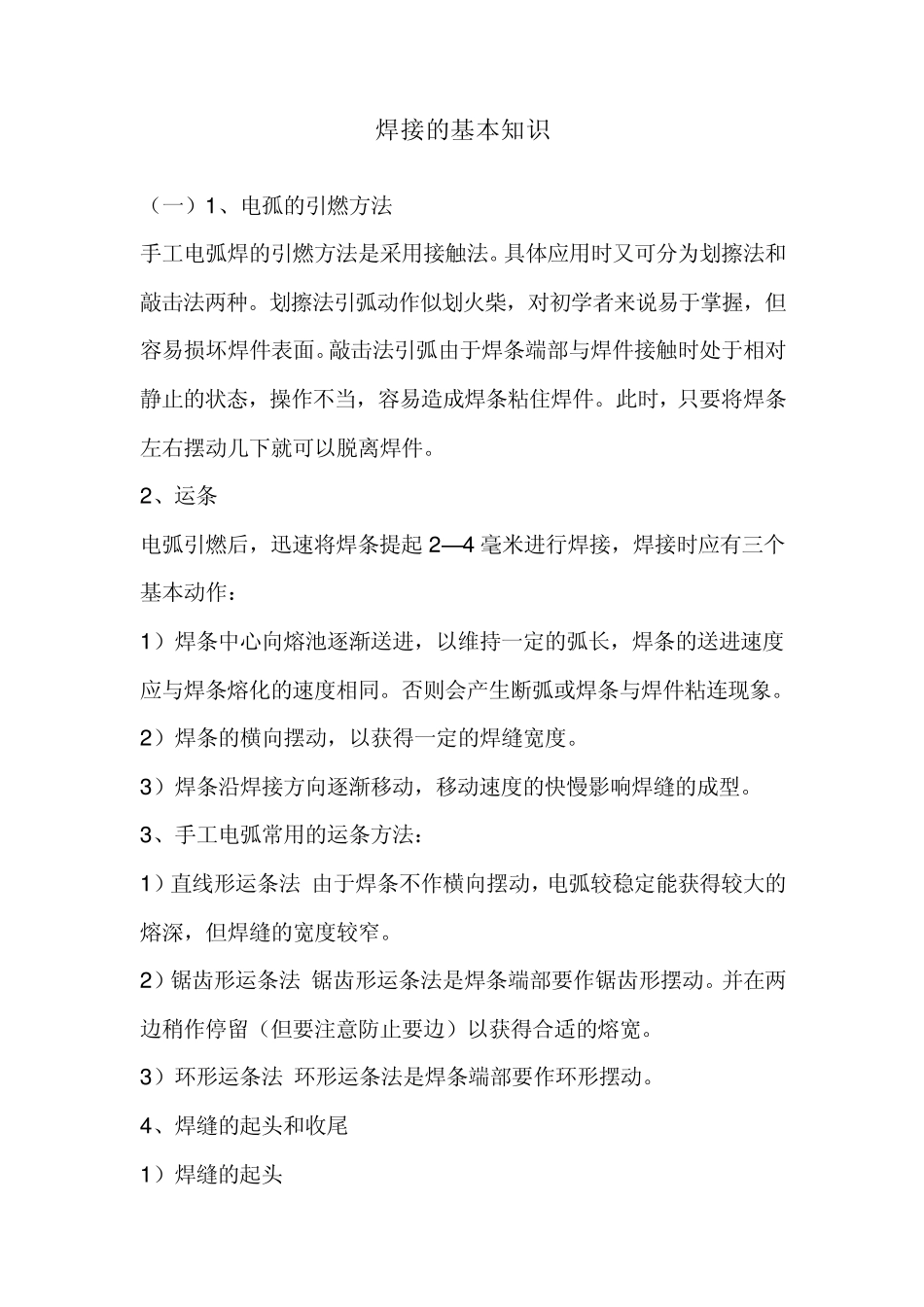

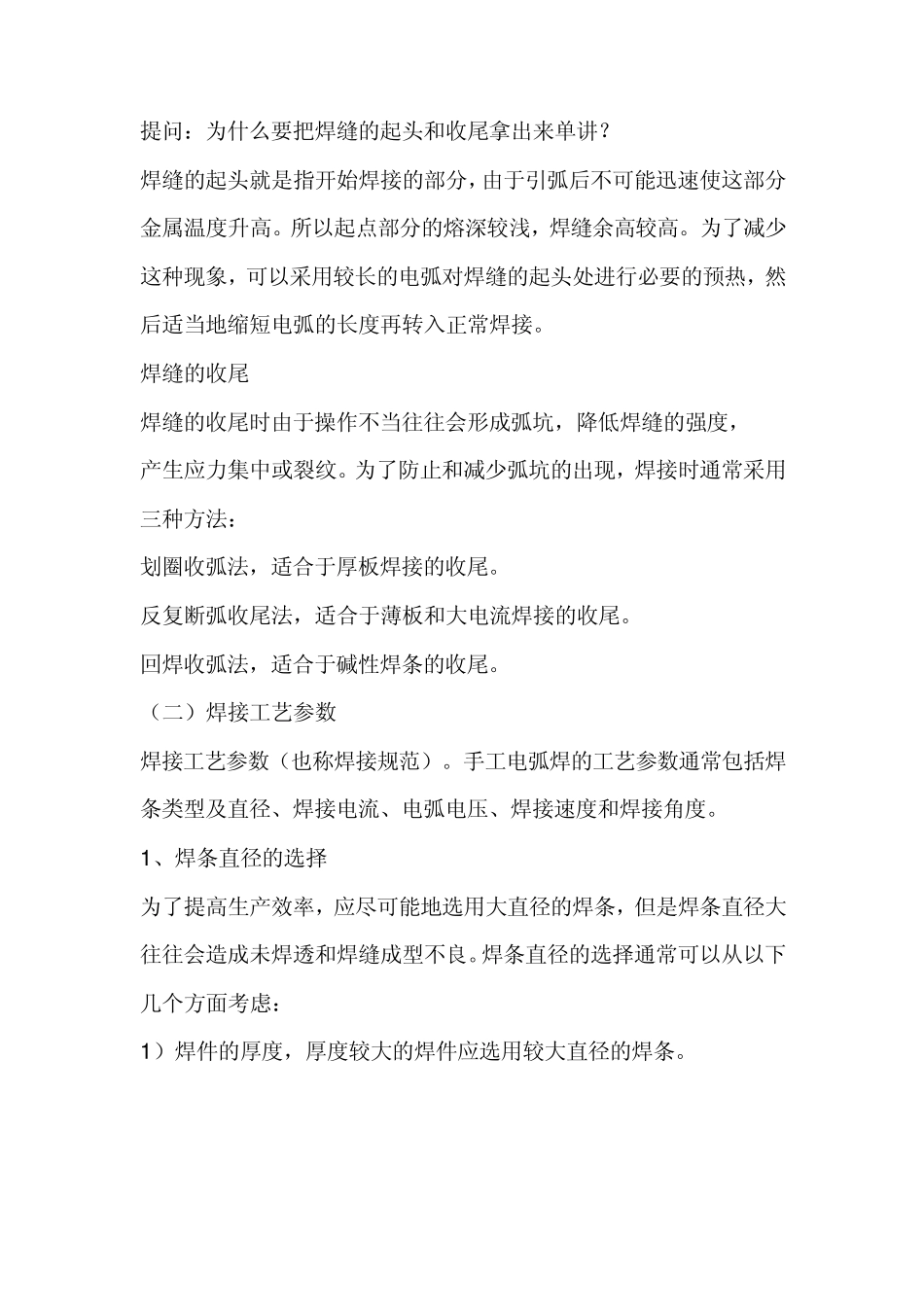

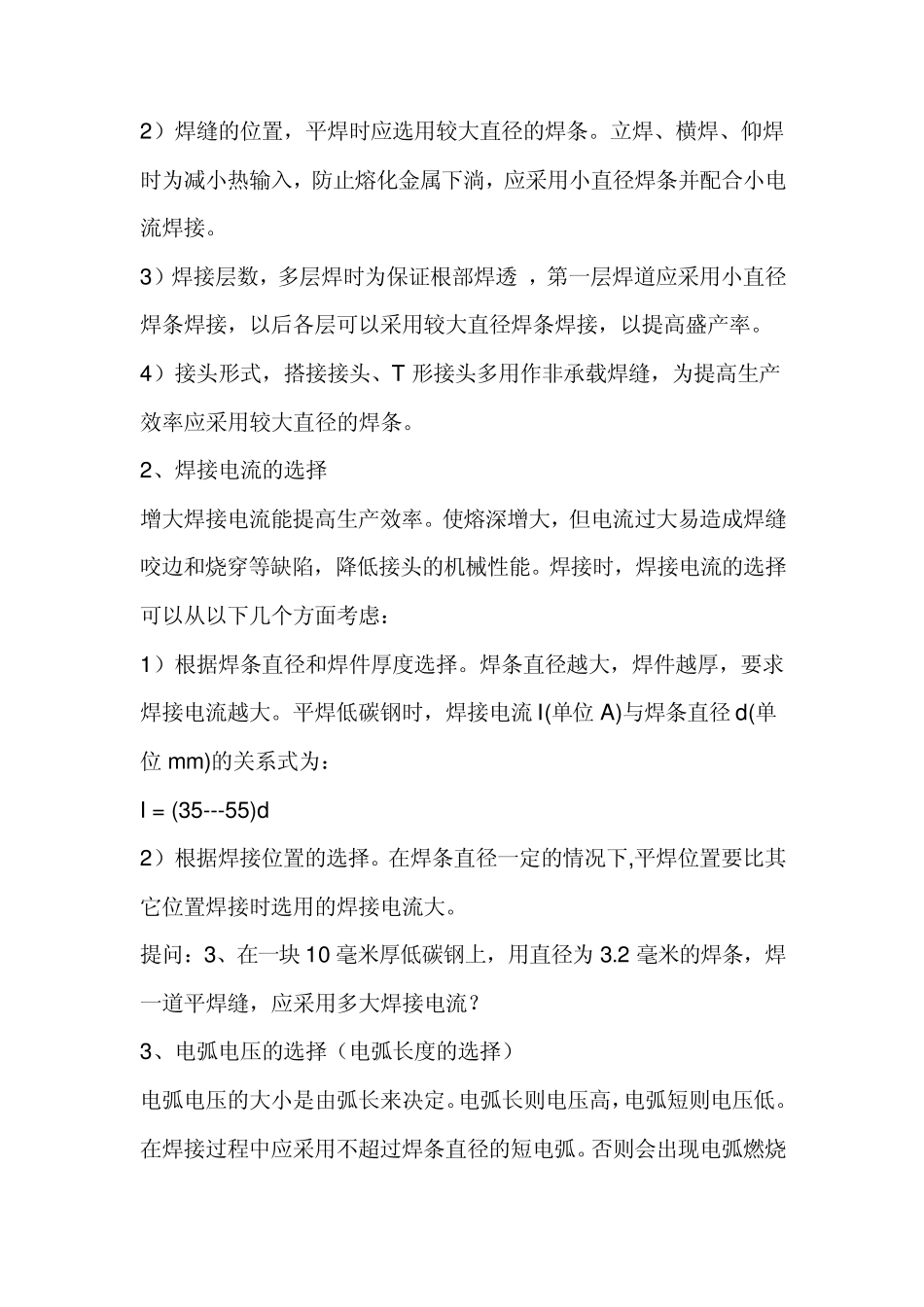

焊接的基本知识 （一）1 、电孤的引燃方法 手工电弧焊的引燃方法是采用接触法。具体应用时又可分为划擦法和敲击法两种。划擦法引弧动作似划火柴，对初学者来说易于掌握，但容易损坏焊件表面。敲击法引弧由于焊条端部与焊件接触时处于相对静止的状态，操作不当，容易造成焊条粘住焊件。此时，只要将焊条左右摆动几下就可以脱离焊件。 2 、运条 电弧引燃后，迅速将焊条提起 2 —4 毫米进行焊接，焊接时应有三个基本动作： 1 ）焊条中心向熔池逐渐送进，以维持一定的弧长，焊条的送进速度应与焊条熔化的速度相同。否则会产生断弧或焊条与焊件粘连现象。 2 ）焊条的横向摆动，以获得一定的焊缝宽度。 3 ）焊条沿焊接方向逐渐移动，移动速度的快慢影响焊缝的成型。 3 、手工电弧常用的运条方法： 1 ）直线形运条法 由于焊条不作横向摆动，电弧较稳定能获得较大的熔深，但焊缝的宽度较窄。 2 ）锯齿形运条法 锯齿形运条法是焊条端部要作锯齿形摆动。并在两边稍作停留（但要注意防止要边）以获得合适的熔宽。 3 ）环形运条法 环形运条法是焊条端部要作环形摆动。 4 、焊缝的起头和收尾 1 ）焊缝的起头 提问：为什么要把焊缝的起头和收尾拿出来单讲？ 焊缝的起头就是指开始焊接的部分，由于引弧后不可能迅速使这部分金属温度升高。所以起点部分的熔深较浅，焊缝余高较高。为了减少这种现象，可以采用较长的电弧对焊缝的起头处进行必要的预热，然后适当地缩短电弧的长度再转入正常焊接。 焊缝的收尾 焊缝的收尾时由于操作不当往往会形成弧坑，降低焊缝的强度， 产生应力集中或裂纹。为了防止和减少弧坑的出现，焊接时通常采用三种方法： 划圈收弧法，适合于厚板焊接的收尾。 反复断弧收尾法，适合于薄板和大电流焊接的收尾。 回焊收弧法，适合于碱性焊条的收尾。 （二）焊接工艺参数 焊接工艺参数（也称焊接规范）。手工电弧焊的工艺参数通常包括焊条类型及直径、焊接电流、电弧电压、焊接速度和焊接角度。 1 、焊条直径的选择 为了提高生产效率，应尽可能地选用大直径的焊条，但是焊条直径大往往会造成未焊透和焊缝成型不良。焊条直径的选择通常可以从以下几个方面考虑： 1 ）焊件的厚度，厚度较大的焊件应选用较大直径的焊条。 2）焊缝的位置，平焊时应选用较大直径的焊条。立焊、横焊、仰焊时为减小热输入，防止熔化金属下淌，应采用小直径焊条并配合小电流焊接。 3）焊接层数，多层焊时为保证根部焊透 ...
