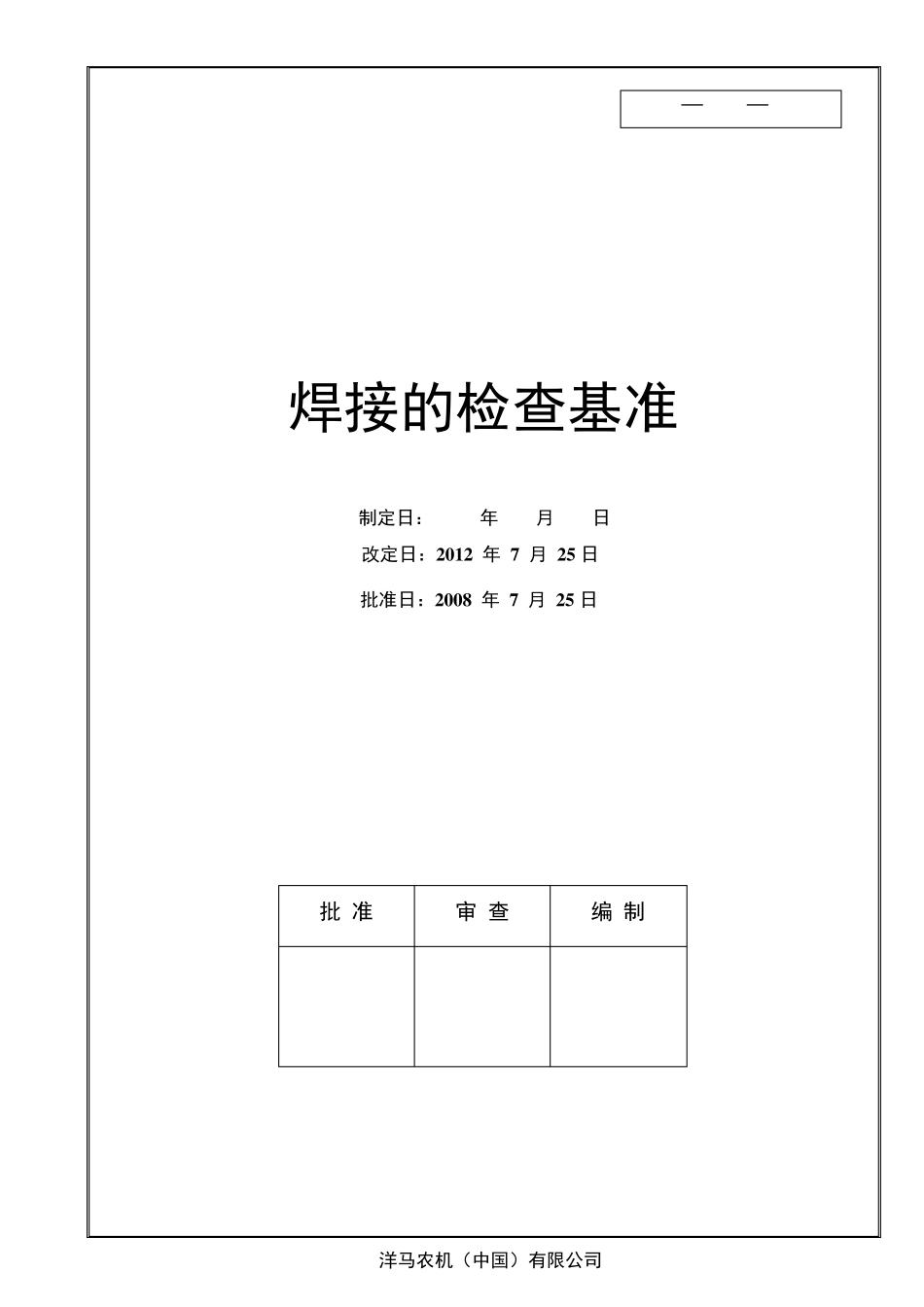

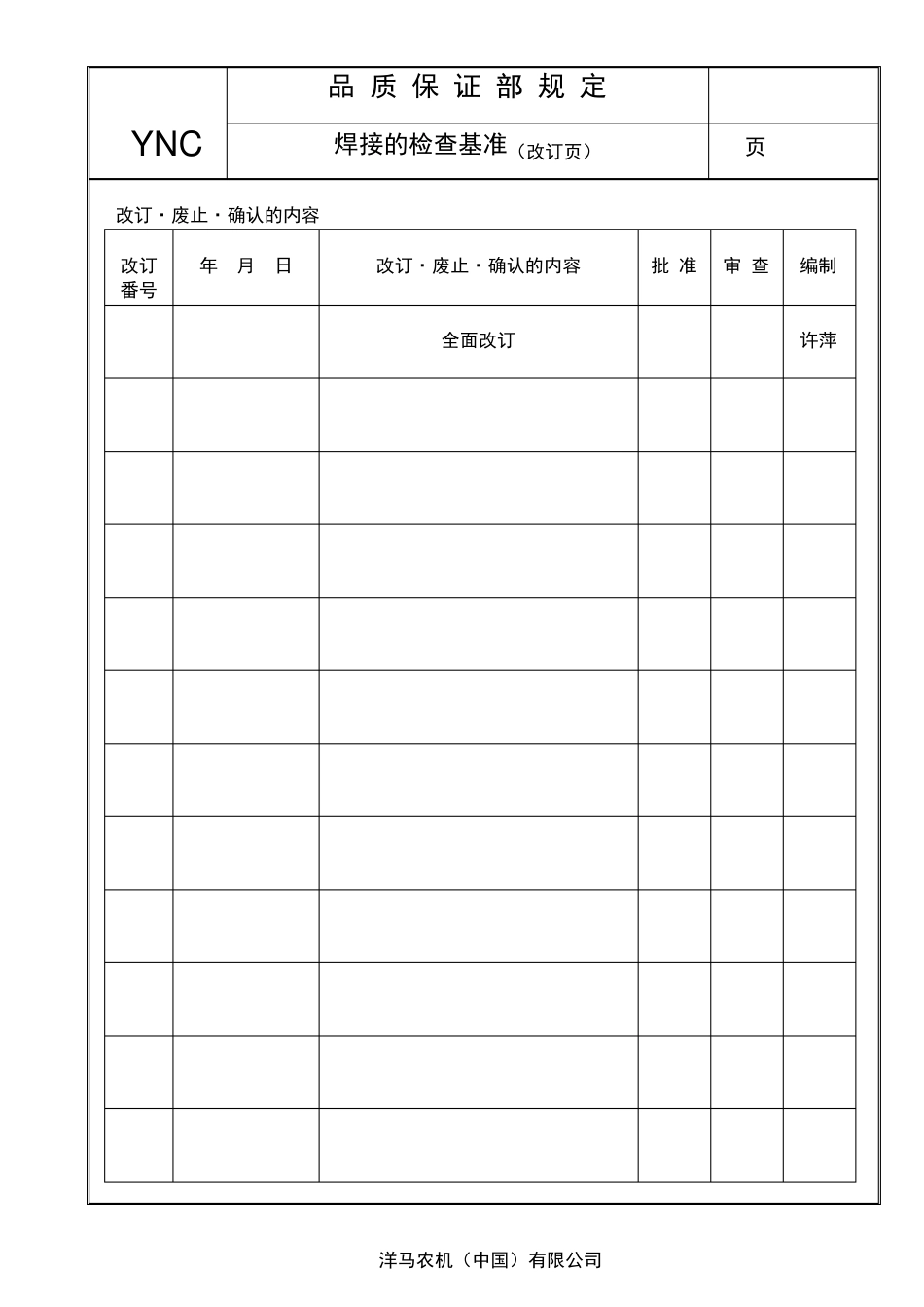

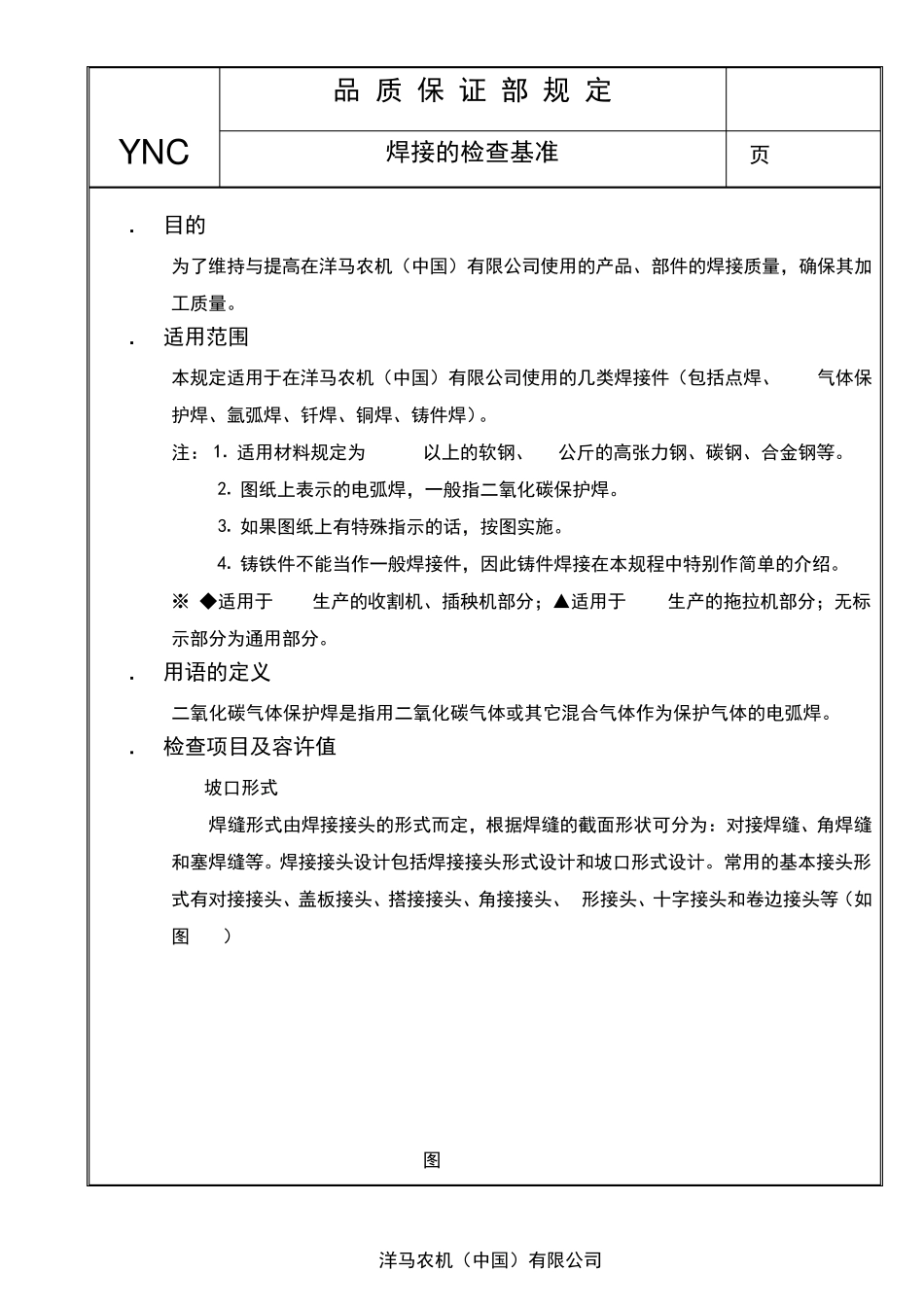

洋马农机（中国）有限公司 制定日：2004 年 04 月 06 日 改定日：2 0 1 2 年 7 月 2 5 日 批准日：2 0 0 8 年 7 月 2 5 日 PZ — QP — 006 焊接的检查基准 批 准 审 查 编 制 洋马农机（中国）有限公司 YNC 品 质 保 证 部 规 定 PZ-QP-006 焊接的检查基准（改订页） 页 1 / 1 改订·废止·确认的内容 改订 番号 年 月 日 改订·废止·确认的内容 批 准 审 查 编制 1 2012-7-16 全面改订 许萍 洋马农机（中国）有限公司 YNC 品 质 保 证 部 规 定 PZ-QP-006 焊接的检查基准 页 1 / 25 1． 目的 为了维持与提高在洋马农机（中国）有限公司使用的产品、部件的焊接质量，确保其加工质量。 2． 适用范围 本规定适用于在洋马农机（中国）有限公司使用的几类焊接件（包括点焊、 CO2气体保护焊、氩弧焊、钎焊、铜焊、铸件焊）。 注：⒈ 适用材料规定为0.8mm以上的软钢、50公斤的高张力钢、碳钢、合金钢等。 ⒉ 图纸上表示的电弧焊，一般指二氧化碳保护焊。 ⒊ 如果图纸上有特殊指示的话，按图实施。 ⒋ 铸铁件不能当作一般焊接件，因此铸件焊接在本规程中特别作简单的介绍。 ※ ◆适用于YNC生产的收割机、插秧机部分；▲适用于YNC生产的拖拉机部分；无标示部分为通用部分。 3． 用语的定义 二氧化碳气体保护焊是指用二氧化碳气体或其它混合气体作为保护气体的电弧焊。 4． 检查项目及容许值 4.1坡口形式 焊缝形式由焊接接头的形式而定，根据焊缝的截面形状可分为：对接焊缝、角焊缝和塞焊缝等。焊接接头设计包括焊接接头形式设计和坡口形式设计。常用的基本接头形式有对接接头、盖板接头、搭接接头、角接接头、T形接头、十字接头和卷边接头等（如图4-1） 图 4-1 洋马农机（中国）有限公司 NC 品 质 保 证 部 规 定 PZ-QP-006 焊接的检查基准 页 2 / 25 对接接头的基本坡口形式有：I形坡口（不开坡口）、V形坡口、X形坡口、U形坡口、双U形坡口等（如图4-2）。同样板厚条件下：X形坡口比V形坡口所需金属少，焊接工时也少，焊接变形也小，并且可对称施焊；U形坡口也比V形坡口省焊条，省工时，焊接变形也小，但这种坡口的加工较复杂。 角接接头基本坡口形式有：I形坡口、错边I形坡口、Y形坡口、V形坡口等（如图4-3）。 T形接头基本坡口形式有：I形坡口、V形坡口等（如图4-4）。 ※ 注）对不同厚度的板材，接头两侧板厚...
