焊接评定PQR

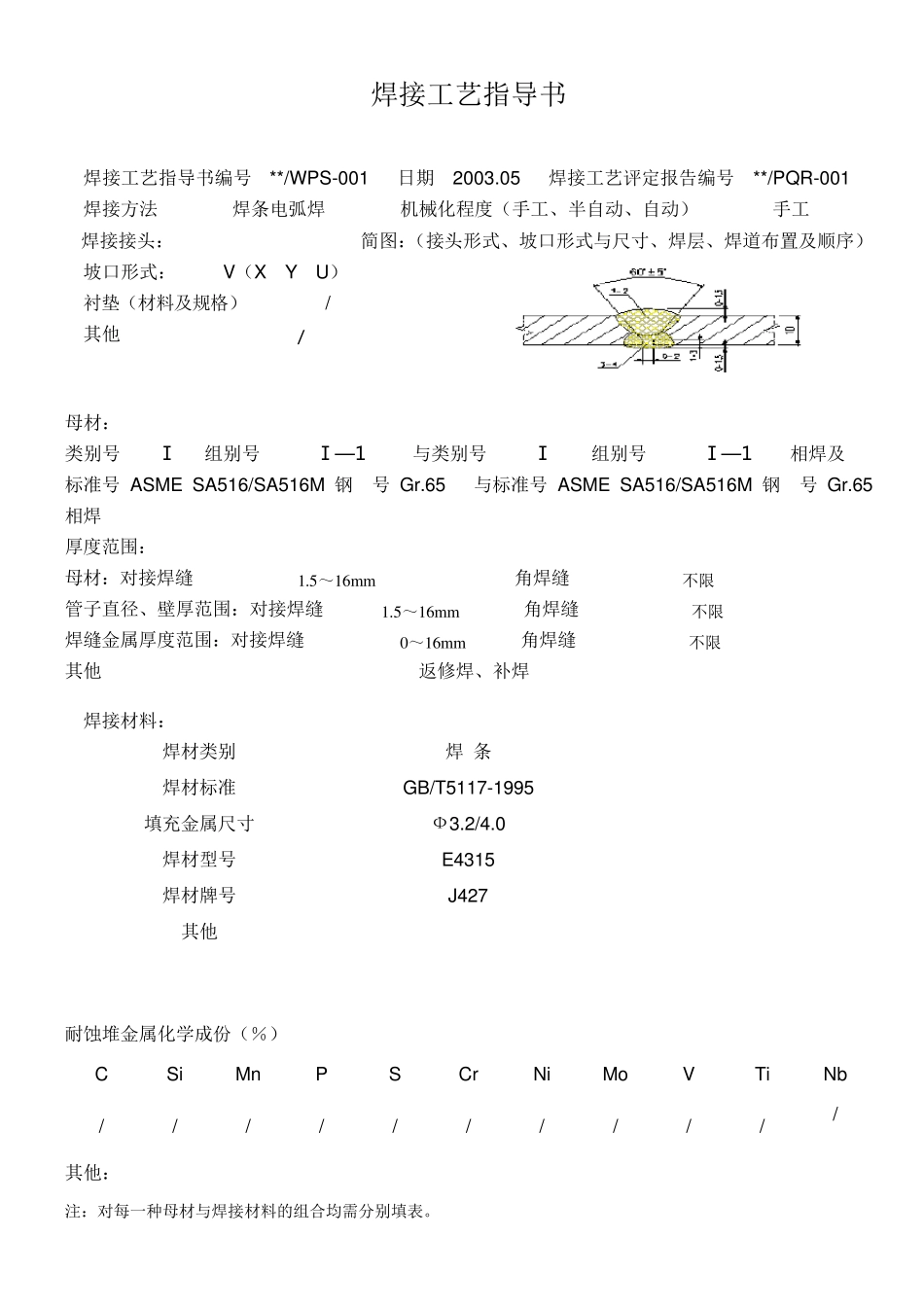

焊 接 工 艺 评 定 焊接工艺评定编号 * * 焊接工艺指导书编号 * * 焊接工艺评定报告编号 * * 焊接方法 焊条电弧焊 机械化程度（√手工、□半自动、□自动） 编制 日期 审核 日期 批准 日期 ******* * 有 限 公 司 焊接工艺指导书 焊接工艺指导书编号 **/WPS-001 日期 2003.05 焊接工艺评定报告编号 **/PQR-001 焊接方法 焊条电弧焊 机械化程度（手工、半自动、自动） 手工 焊接接头： 简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序） 坡口形式： V（X Y U） 衬垫（材料及规格） / 其他 / 母材： 类别号 Ⅰ 组别号 Ⅰ—1 与类别号 Ⅰ 组别号 Ⅰ—1 相焊及 标准号 ASME SA516/SA516M 钢 号 Gr.65 与标准号ASME SA516/SA516M 钢 号 Gr.65相焊 厚度范围： 母材：对接焊缝 1.5～16m m 角焊缝 不限 管子直径、壁厚范围：对接焊缝 1.5～16m m 角焊缝 不限 焊缝金属厚度范围：对接焊缝 0～16m m 角焊缝 不限 其他 返修焊、补焊 焊接材料： 焊材类别 焊 条 焊材标准 GB/T5117-1995 填充金属尺寸 Ф3.2/4.0 焊材型号 E4315 焊材牌号 J427 其他 耐蚀堆金属化学成份（％） C Si Mn P S Cr Ni Mo V Ti Nb / / / / / / / / / / / 其他： 注：对每一种母材与焊接材料的组合均需分别填表。 焊接位置： 对接焊缝的位置 除向上焊外其他位置 焊接方向：（向上、向下） / 角焊缝位置 不限 焊接方向：（向上、向下） / 焊后热处理： 温度范围（℃） / 保温时间（h） / 预热： 预热温度（℃）（允许最低值） 室温 层间温度（℃）（允许最高值） 150℃ 保持预热时间 加热方式 气体： 气体种类 混合比 流量（L/min） 保 护 气 / / / 尾部保护气 / / / 背面保护气 / / / 电特性 电流种类： 直流 极性： 反接 焊接电流范围（A）： 130～190 电弧电压（V）： 21～28 (按所焊位置和厚度，分别列出电流和电压范围，记入列表) 焊道/焊层 焊接 方法 填充材料 焊接电流 电弧电压（V） 焊接速度（㎝/min） 线能量（KJ/cm） 牌 号 直 径 极 性 电流（A） 点固 SMAW J427 Φ3.2 反接 110～130 21～25 正 1 SMAW J427 Φ3.2 反接 130～170 21～25 12～15 21.2 2-4 SMAW J427 Φ4.0 反接 160～190 24～28 12～15 26.6 钨极类型及直径 / 喷...
