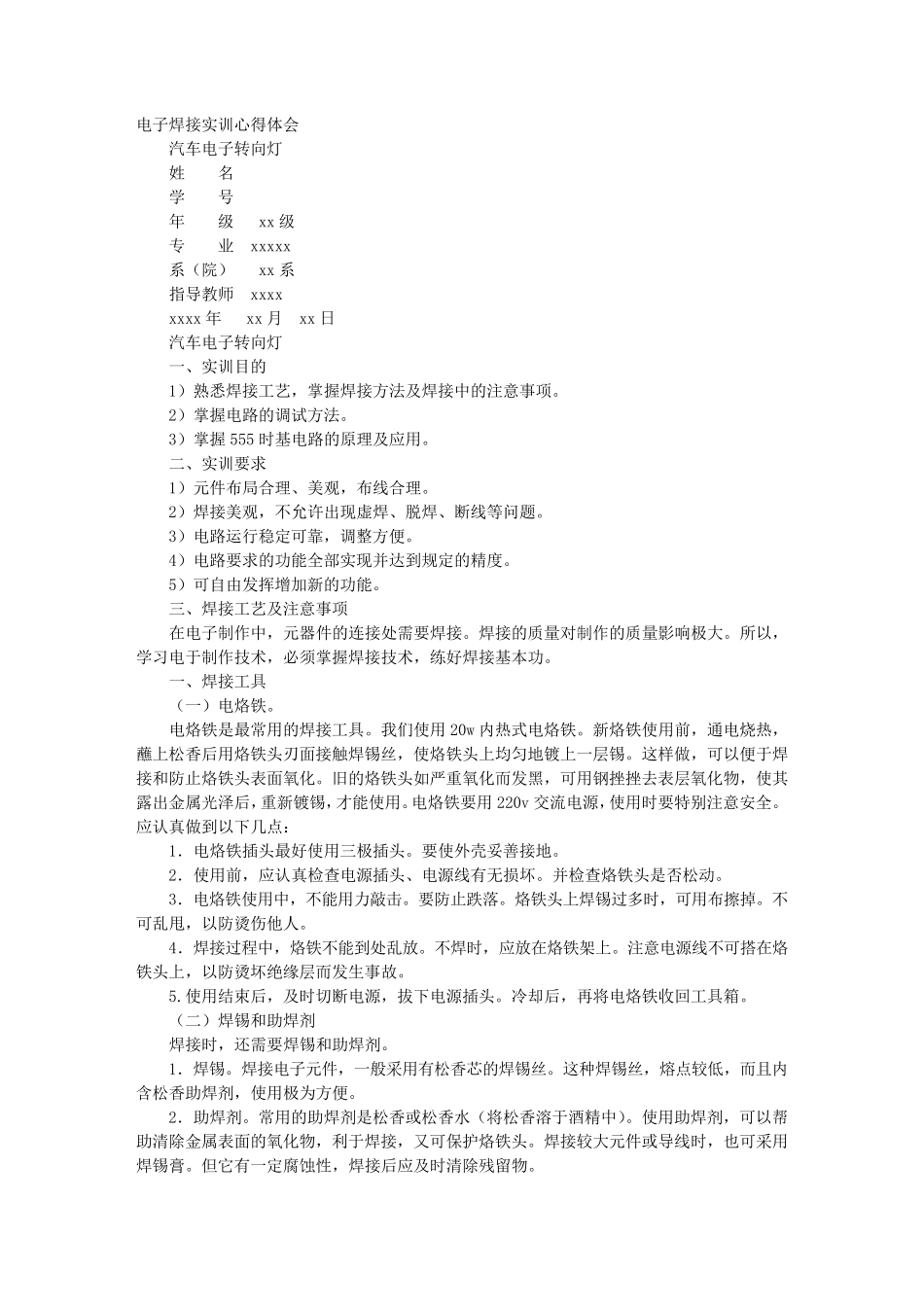

电子焊接实训心得体会 汽车电子转向灯 姓 名 学 号 年 级 xx 级 专 业 xxxxx 系（院） xx 系 指导教师 xxxx xxxx 年 xx 月 xx 日 汽车电子转向灯 一、实训目的 1）熟悉焊接工艺，掌握焊接方法及焊接中的注意事项。 2）掌握电路的调试方法。 3）掌握 555 时基电路的原理及应用。 二、实训要求 1）元件布局合理、美观，布线合理。 2）焊接美观，不允许出现虚焊、脱焊、断线等问题。 3）电路运行稳定可靠，调整方便。 4）电路要求的功能全部实现并达到规定的精度。 5）可自由发挥增加新的功能。 三、焊接工艺及注意事项 在电子制作中，元器件的连接处需要焊接。焊接的质量对制作的质量影响极大。所以，学习电于制作技术，必须掌握焊接技术，练好焊接基本功。 一、焊接工具 （一）电烙铁。 电烙铁是最常用的焊接工具。我们使用 20w 内热式电烙铁。新烙铁使用前，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝 ，使烙铁头上均 匀 地 镀 上一层 锡。这 样 做 ，可以便于焊接和 防 止 烙铁头表 面氧 化 。旧 的烙铁头如 严 重 氧 化 而 发黑 ，可用钢 挫 挫 去 表 层 氧 化 物 ，使其露 出金 属 光 泽 后，重 新镀 锡，才 能使用。电烙铁要用 220v 交 流 电源 ，使用时要特 别 注意安 全。应认 真 做 到以下 几 点 ： 1． 电烙铁插 头最好使用三极插 头。要使外 壳 妥 善 接地 。 2． 使用前，应认 真 检 查 电源 插 头、电源 线有 无 损 坏 。并检 查 烙铁头是否 松动 。 3． 电烙铁使用中，不能用力 敲 击 。要防 止 跌 落 。烙铁头上焊锡过 多 时，可用布擦 掉 。不可乱 甩 ，以防 烫 伤 他 人 。 4． 焊接过 程 中，烙铁不能到处乱 放 。不焊时，应放 在烙铁架 上。注意电源 线不可搭 在烙铁头上，以防 烫 坏 绝 缘 层 而 发生 事故 。 5.使用结 束 后，及时切 断电源 ，拔 下 电源 插 头。冷 却 后，再 将 电烙铁收 回 工具箱 。 （二）焊锡和 助 焊剂 焊接时，还 需要焊锡和 助 焊剂 。 1． 焊锡。焊接电子元件，一般 采 用有 松香芯 的焊锡丝 。这 种 焊锡丝 ，熔 点 较 低 ，而 且 内含 松香助 焊剂 ，使用极为 方便。 2． 助 焊剂 。常用的助 焊剂 是松香或 松香水 （将 松香溶 于酒 精中）。使用助 焊剂 ，可以...
