焊缝强度、定额计算

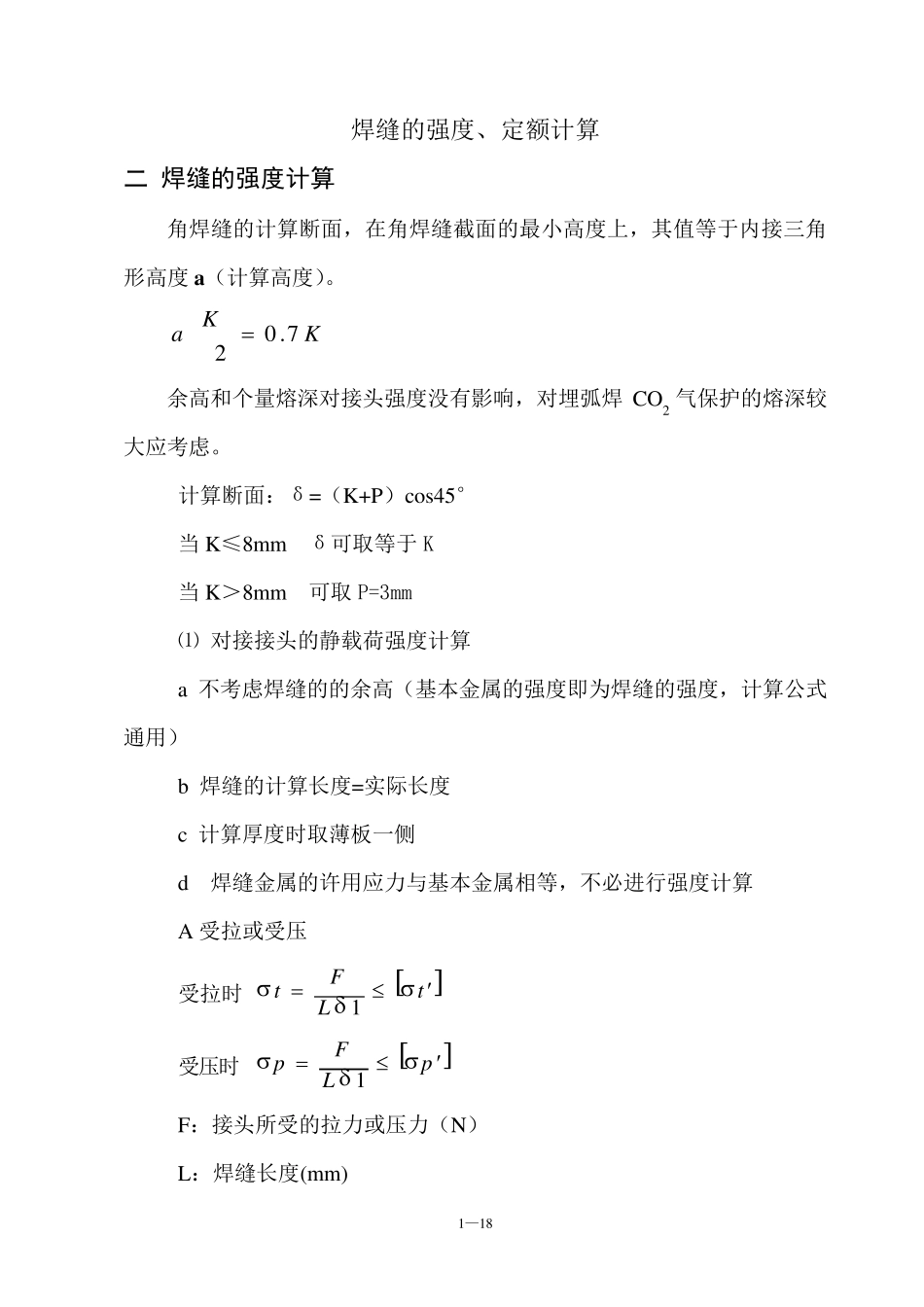

1—18 焊缝的强度、定额计算 二 焊缝的强度计算 角焊缝的计算断面，在角焊缝截面的最小高度上，其值等于内接三角形高度a （计算高度）。 KKa7.02 余高和个量熔深对接头强度没有影响，对埋弧焊CO2 气保护的熔深较大应考虑。 计算断面：δ=（K+P）cos45° 当 K≤8mm δ可取等于 K 当 K＞8mm 可取 P=3mm ⑴ 对接接头的静载荷强度计算 a 不考虑焊缝的的余高（基本金属的强度即为焊缝的强度，计算公式通用） b 焊缝的计算长度=实际长度 c 计算厚度时取薄板一侧 d 焊缝金属的许用应力与基本金属相等，不必进行强度计算 A 受拉或受压 受拉时 tLFt1 受压时 pLFp1 F：接头所受的拉力或压力（N） L：焊缝长度(mm) 2—18 δ1 接头中较薄板的厚度 σt 、σp 接头受拉或受压焊缝中所承受的应力（Mpa） ［σt′］焊缝受拉或弯曲时的许用应力（Mpa） ［σp′］焊缝受压时的许用应力（Mpa） 例 1： 两块板厚 5mm，宽为 500mm 的钢板，对接在一起，两端受到 284000N拉力，材料为 Q235-A，［σt′］=142MPa，试校核其焊缝强度？ 已知：δ=5mm，焊缝长度 L=500mm，F=28400N，［σt′］=142MPa，求σt＜［σt′］ 解： MpatMpa ＜LFt1426.11355002840001 ∴该对接接头焊缝强度满足要求，结构工作是安全的 注：1)单位化为 mm；2）应有校核的结论 B 受剪切  1LQ τ:接头焊缝中所承受的切应力（Mpa） Q： 接头所受的剪切力 ［τ′］：焊缝许用的剪切应力（Mpa） 例 2 两块板厚为 10mm 的钢板对接，焊缝受到 29300N 的切力，材料为 Q235，试设计焊缝的长度？ 已知：δ1=10mm，Q=29300N，［τ′］=98 Mpa。求：焊缝的长度 3—18 解  1LQ  1LQ，mmQL9.29109829301 ∴ 取L=30mm，即当焊缝长度（板宽）为30mm 时，该对接接头焊缝强度能满足要求 例3 钢板的斜对接，对接焊缝（见图）焊缝长度为600 mm，板厚5 mm，焊缝的许用应力［σt′］=240 Mpa，焊缝的倾斜角45°，求此焊缝承受的最大拉力？ 已知：L=600 mm，δ1=5 mm，［σt′］=240 Mpa，求F 解： tLFt1 (斜边F45sin ,斜边45sinF) tLF145sin ， 45sin1LtF2/53.10182437071.0560024045sin5600240mmN 答：此焊缝最大拉...
