焊缝形状及测量

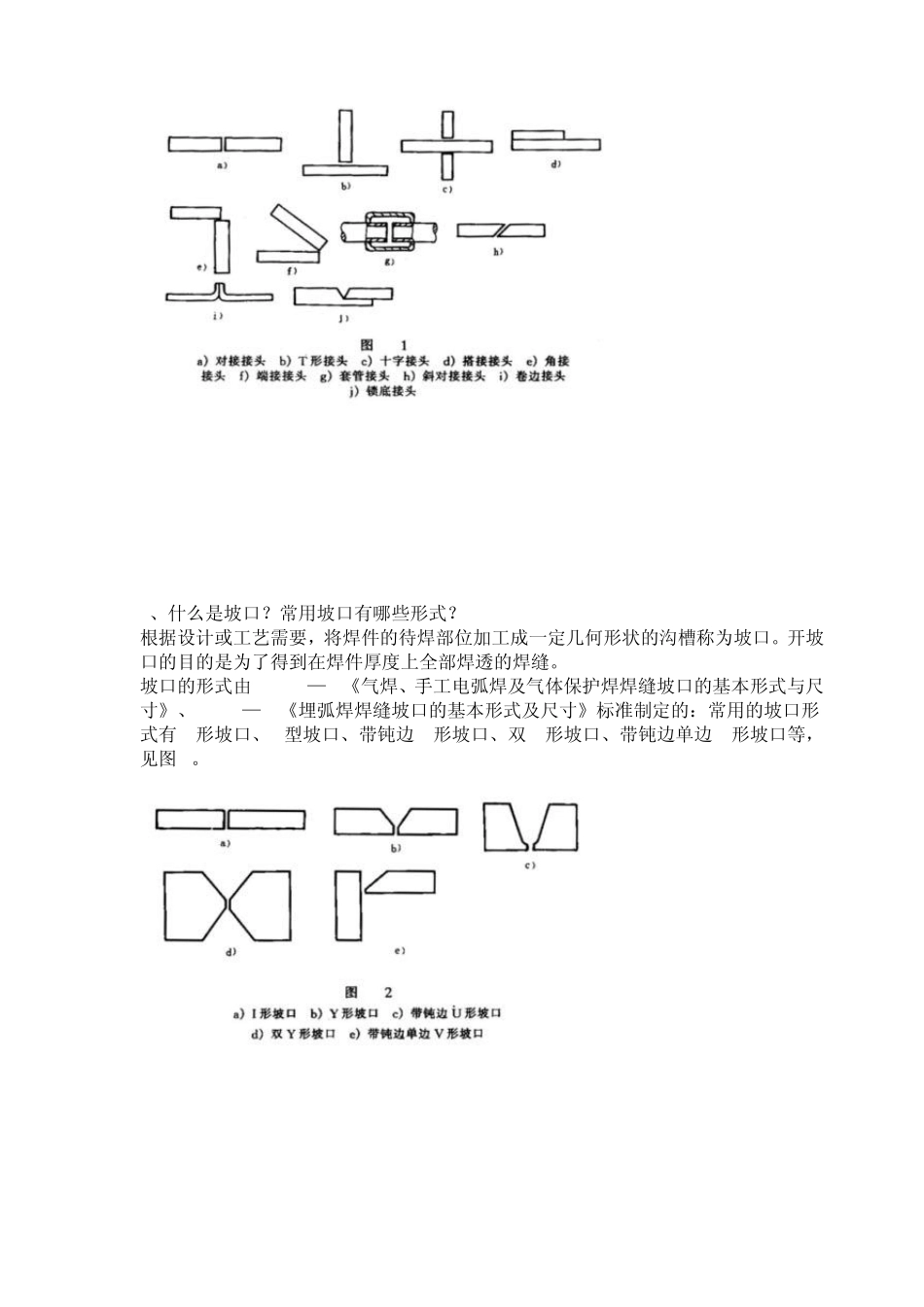

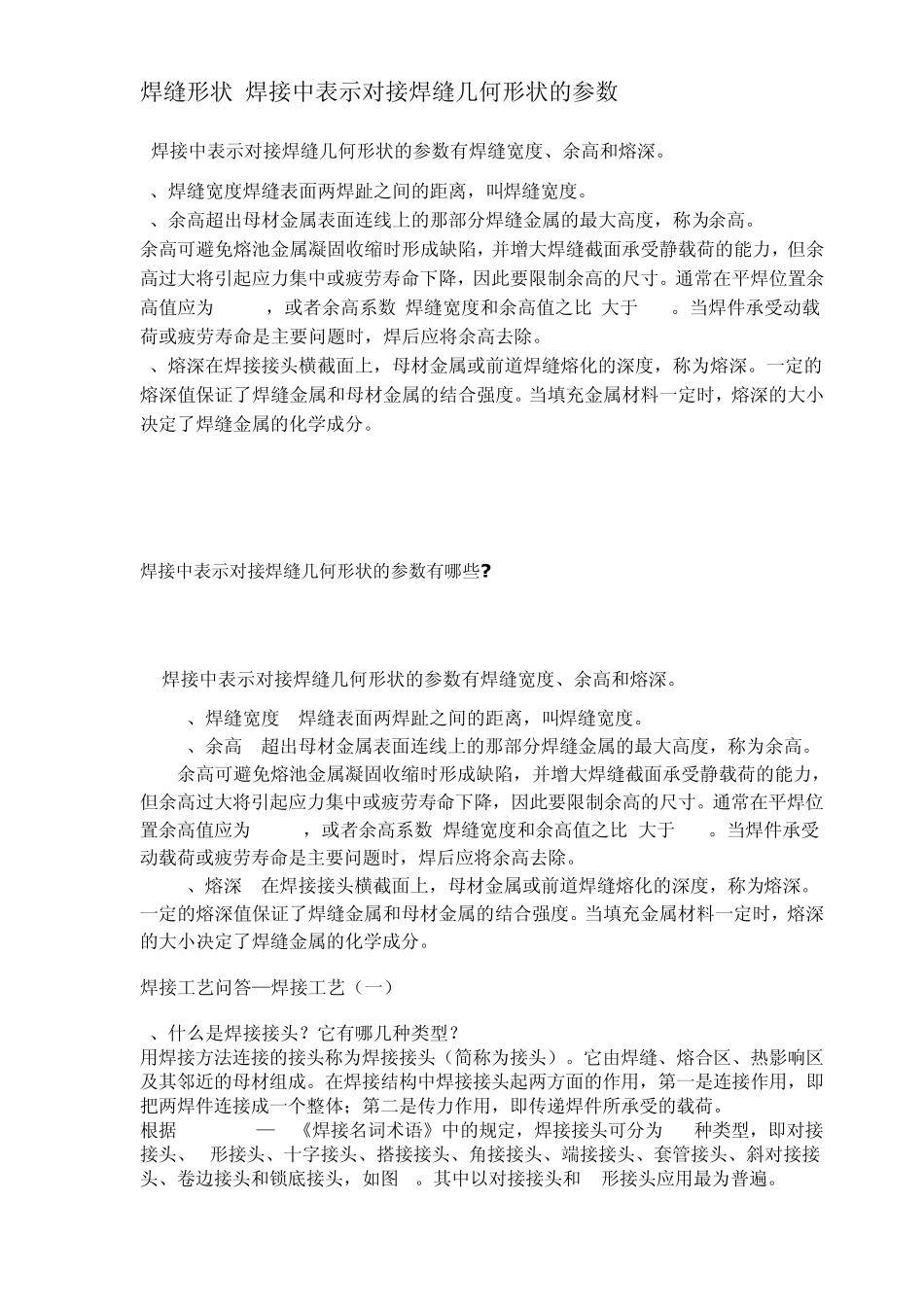

焊缝形状-焊接中表示对接焊缝几何形状的参数 焊接中表示对接焊缝几何形状的参数有焊缝宽度、余高和熔深。 1、焊缝宽度焊缝表面两焊趾之间的距离，叫焊缝宽度。 2、余高超出母材金属表面连线上的那部分焊缝金属的最大高度，称为余高。 余高可避免熔池金属凝固收缩时形成缺陷，并增大焊缝截面承受静载荷的能力，但余高过大将引起应力集中或疲劳寿命下降，因此要限制余高的尺寸。通常在平焊位置余高值应为 0~3mm，或者余高系数(焊缝宽度和余高值之比)大于 4~8。当焊件承受动载荷或疲劳寿命是主要问题时，焊后应将余高去除。 3、熔深在焊接接头横截面上，母材金属或前道焊缝熔化的深度，称为熔深。一定的熔深值保证了焊缝金属和母材金属的结合强度。当填充金属材料一定时，熔深的大小决定了焊缝金属的化学成分。 焊接中表示对接焊缝几何形状的参数有哪些? 焊接中表示对接焊缝几何形状的参数有焊缝宽度、余高和熔深。 1、焊缝宽度 焊缝表面两焊趾之间的距离，叫焊缝宽度。 2、余高 超出母材金属表面连线上的那部分焊缝金属的最大高度，称为余高。 余高可避免熔池金属凝固收缩时形成缺陷，并增大焊缝截面承受静载荷的能力，但余高过大将引起应力集中或疲劳寿命下降，因此要限制余高的尺寸。通常在平焊位置余高值应为 0~3mm，或者余高系数(焊缝宽度和余高值之比)大于 4~8。当焊件承受动载荷或疲劳寿命是主要问题时，焊后应将余高去除。 3、熔深 在焊接接头横截面上，母材金属或前道焊缝熔化的深度，称为熔深。一定的熔深值保证了焊缝金属和母材金属的结合强度。当填充金属材料一定时，熔深的大小决定了焊缝金属的化学成分。 焊接工艺问答—焊接工艺（一） 1、什么是焊接接头？它有哪几种类型？ 用焊接方法连接的接头称为焊接接头（简称为接头）。它由焊缝、熔合区、热影响区及其邻近的母材组成。在焊接结构中焊接接头起两方面的作用，第一是连接作用，即把两焊件连接成一个整体；第二是传力作用，即传递焊件所承受的载荷。 根据 GB/T3375—94《焊接名词术语》中的规定，焊接接头可分为 10种类型，即对接接头、T形接头、十字接头、搭接接头、角接接头、端接接头、套管接头、斜对接接头、卷边接头和锁底接头，如图 1。其中以对接接头和 T形接头应用最为普遍。 2、什么是坡口？常用坡口有哪些形式？ 根据设计或工艺需要，将焊件的待焊部位加工成一定几何形状的沟槽称为坡口。开坡口的目的是为了得到在焊件厚度上全部焊透的焊缝。...
