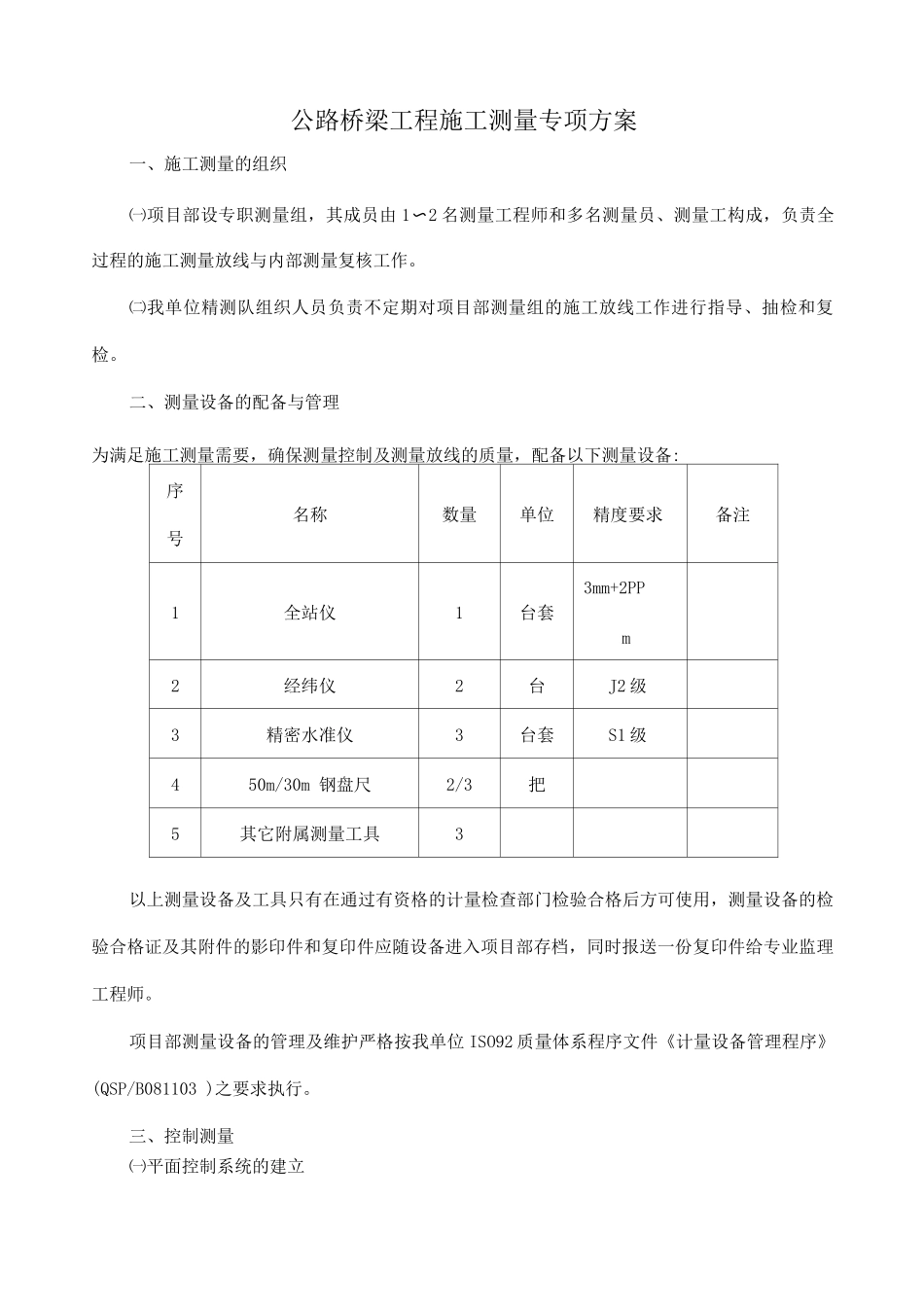

公路桥梁工程施工测量专项方案一、施工测量的组织㈠项目部设专职测量组，其成员由 1〜2 名测量工程师和多名测量员、测量工构成，负责全过程的施工测量放线与内部测量复核工作。㈡我单位精测队组织人员负责不定期对项目部测量组的施工放线工作进行指导、抽检和复检。二、测量设备的配备与管理为满足施工测量需要，确保测量控制及测量放线的质量，配备以下测量设备:序号名称数量单位精度要求备注1全站仪1台套3mm+2PPm2经纬仪2台J2 级3精密水准仪3台套S1 级450m/30m 钢盘尺2/3把5其它附属测量工具3以上测量设备及工具只有在通过有资格的计量检查部门检验合格后方可使用，测量设备的检验合格证及其附件的影印件和复印件应随设备进入项目部存档，同时报送一份复印件给专业监理工程师。项目部测量设备的管理及维护严格按我单位 ISO92 质量体系程序文件《计量设备管理程序》(QSP/B081103 )之要求执行。三、控制测量㈠平面控制系统的建立1.开工前，对业主或设计部门提供的该桥平面控制起始座标点采纳全站仪接多边形导线网或四等导线测量的技术要求和精度指标进行联测复核(此项测量工作进行时，最好与驻标段专业监理工程师联合测量以避开增加不必要的外业工作量)，联测点复核完成并经内业平差计算，测量精度指标达到相应的技术要求后，按工程监理部规定报表格式填写联测复检成果报告，报送工程监理部专业测量监理工程师和项目总监签认，否则不得进行后序测量工作。2.起始平面控制座标网点经联测复核合格并经工程监理部签认后即可进行平面控制座标点加密测量。⑴ 加密控制网的布设型式及送点埋石：鉴于该工程的特点，其加密平面控制网的布设采纳三角网测量，其加密桩尽量设置于桥中点法线方向上适宜地点，布点原则以能履盖全桥的有测量放线之需要，三角王边长控制在(50 - 2m)左右。⑵ 控制点加密采纳全站仪，按 GB50308 - 1999 法律规范中精密导线测量的技术要求和精度指标进行。⑶ 控制加密点外业测量完成，并经内业计算满意技术要求后，应填写测量成果报验单，连同加密点计算表一同报送工程监理部专业监理工程师签证，如监理工程师提出疑议和要求对测量成果进行复核，应密切配合，并提供所需测量设备和相关测量人员。⑷ 经工程监理签认的测量成果即可作为测量放线的依据，否则应进行补测或重测，并重新进行报验。⑸ 在工程施工过程中，应定期对所布设的加密三角网进行复测，以防止因施工而引起控制点的位移变形而影响施工放线的质量及精...
