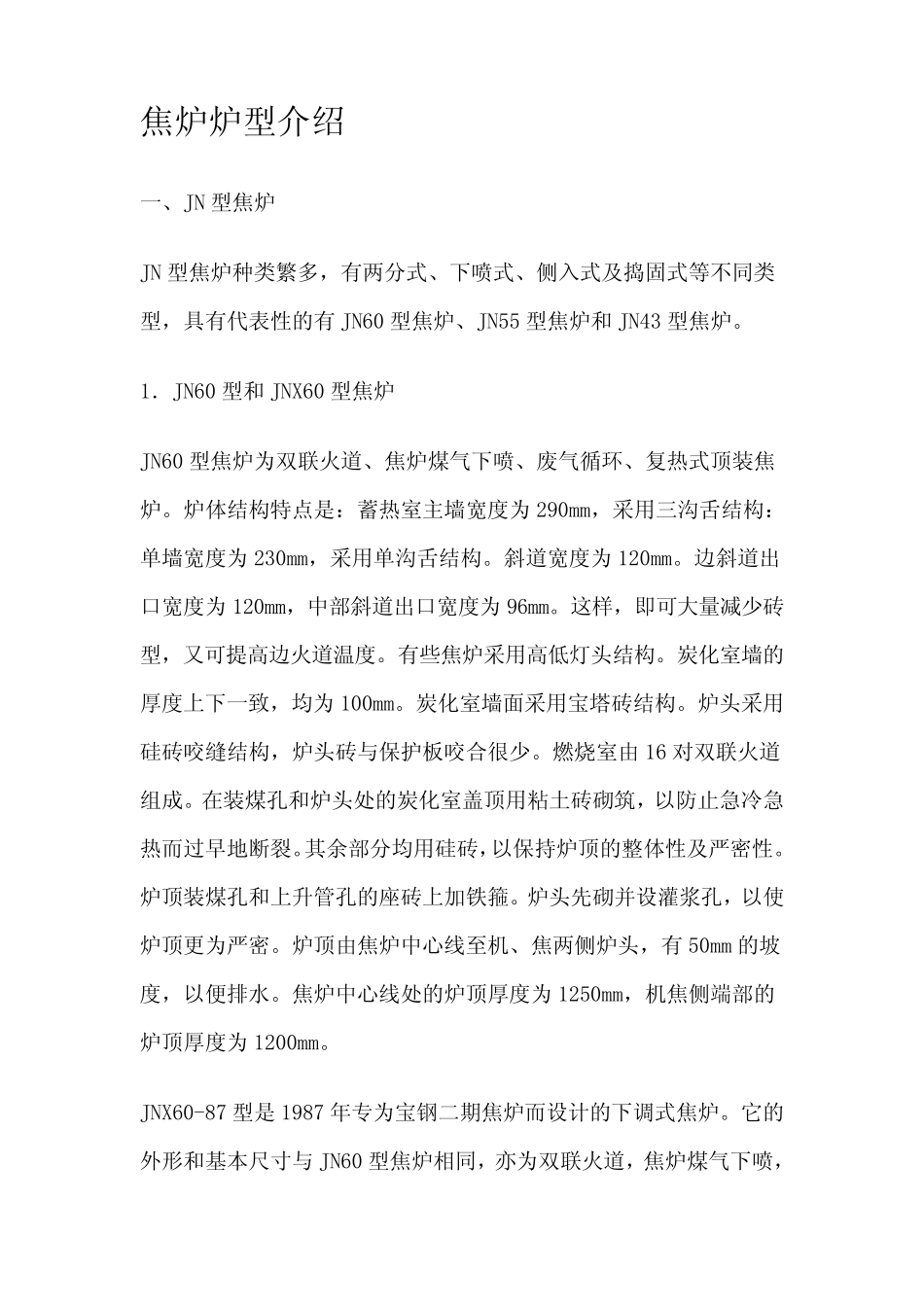

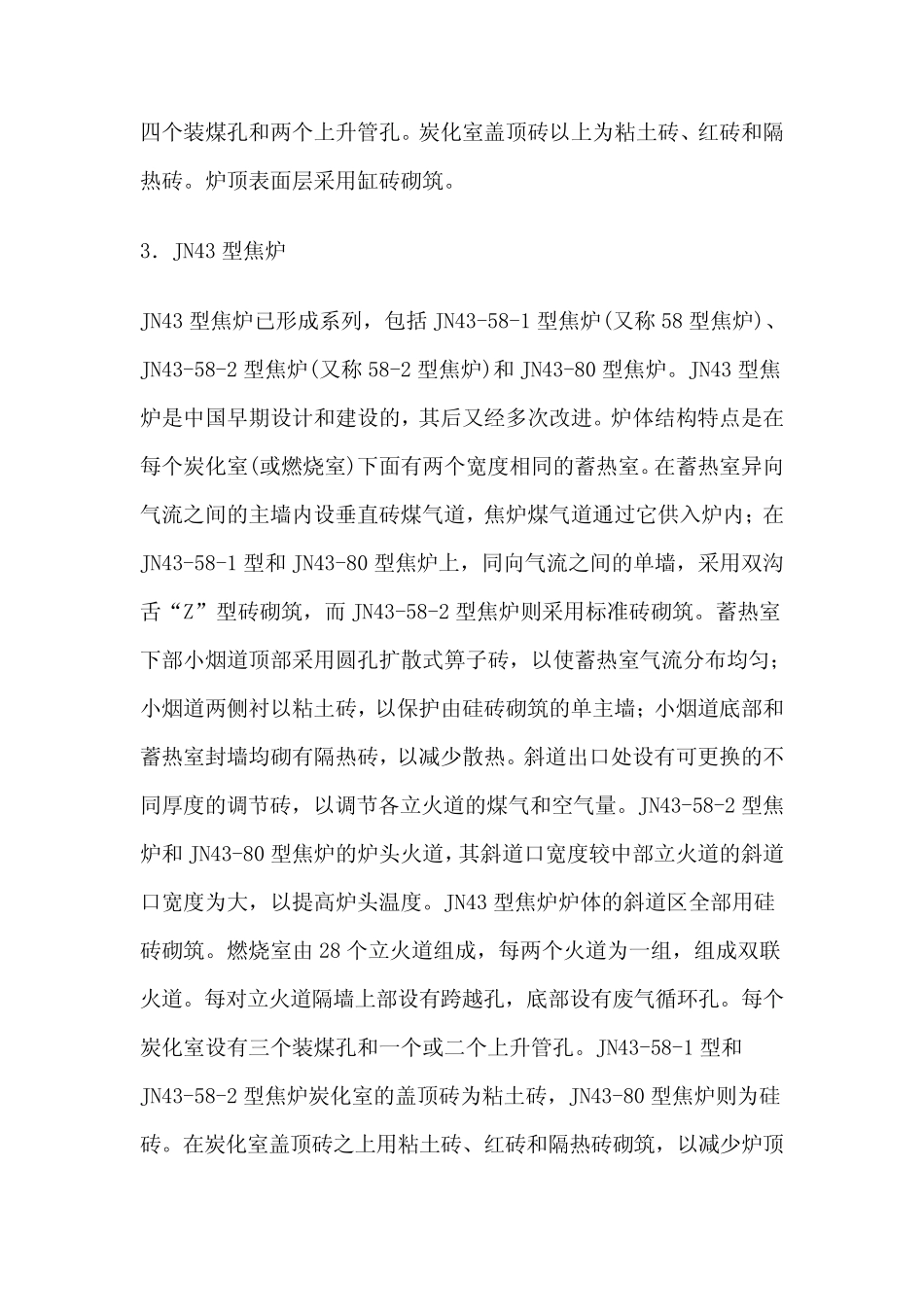

焦炉炉型介绍 一、JN 型焦炉 JN 型焦炉种类繁多，有两分式、下喷式、侧入式及捣固式等不同类型，具有代表性的有 JN60 型焦炉、JN55 型焦炉和 JN43 型焦炉。 1．JN60 型和 JNX60 型焦炉 JN60 型焦炉为双联火道、焦炉煤气下喷、废气循环、复热式顶装焦炉。炉体结构特点是：蓄热室主墙宽度为 290mm，采用三沟舌结构：单墙宽度为 230mm，采用单沟舌结构。斜道宽度为 120mm。边斜道出口宽度为 120mm，中部斜道出口宽度为 96mm。这样，即可大量减少砖型，又可提高边火道温度。有些焦炉采用高低灯头结构。炭化室墙的厚度上下一致，均为 100mm。炭化室墙面采用宝塔砖结构。炉头采用硅砖咬缝结构，炉头砖与保护板咬合很少。燃烧室由 16 对双联火道组成。在装煤孔和炉头处的炭化室盖顶用粘土砖砌筑，以防止急冷急热而过早地断裂。其余部分均用硅砖，以保持炉顶的整体性及严密性。炉顶装煤孔和上升管孔的座砖上加铁箍。炉头先砌并设灌浆孔，以使炉顶更为严密。炉顶由焦炉中心线至机、焦两侧炉头，有 50mm 的坡度，以便排水。焦炉中心线处的炉顶厚度为 1250mm，机焦侧端 部的炉顶厚度为 1200mm。 JNX60-87 型是 1987 年 专 为宝钢 二 期 焦炉而设计 的下调 式焦炉。它 的外 形 和基 本 尺 寸 与 JN60 型焦炉相 同，亦 为双联火道，焦炉煤气下喷，废气循环、复热式顶装焦炉。其不同之处是蓄热室分格。其优点是气流分布均匀，热工效率高；火道温度调节是在地下室通过蓄热室篦子砖上的可调节孔调节，因此调节简便、准确、容易。其缺点是蓄热室结构复杂、砌筑困难；如格子砖堵塞，则不易更换，因此未推广使用。在总结了宝钢二期焦炉生产经验的基础上，经现场结合，我院又新设计了 JNX60-2 型下调式焦炉在宝钢三期焦炉上使用。其设计作了许多改进，选用了新材质，改善了炉头加热和操作环境。 2．JN55 型焦炉 JN55 型焦炉炉体结构特点是，每个炭化室下面有两个宽度相同的蓄热室，在蓄热室异向气流之间的主墙内设垂直砖煤气道，单墙和主墙均用带沟舌的异型砖砌筑，以保持其严密性。斜道区用硅砖砌筑。斜道宽度为130mm。边斜道(第1、2、31、32 火道)出口为110mm，中部斜道出口宽度为80mm。这既可提 高炉头火道温度，又可减 少 斜道区的砖型数 量 。燃 烧 室由 16 对 双 联 火道组 成 。立 火道底 部设有废气循环孔，可使焦饼 上下加热均匀。由 于 打 开 炭化室炉门 时 炉头下部比 上...
