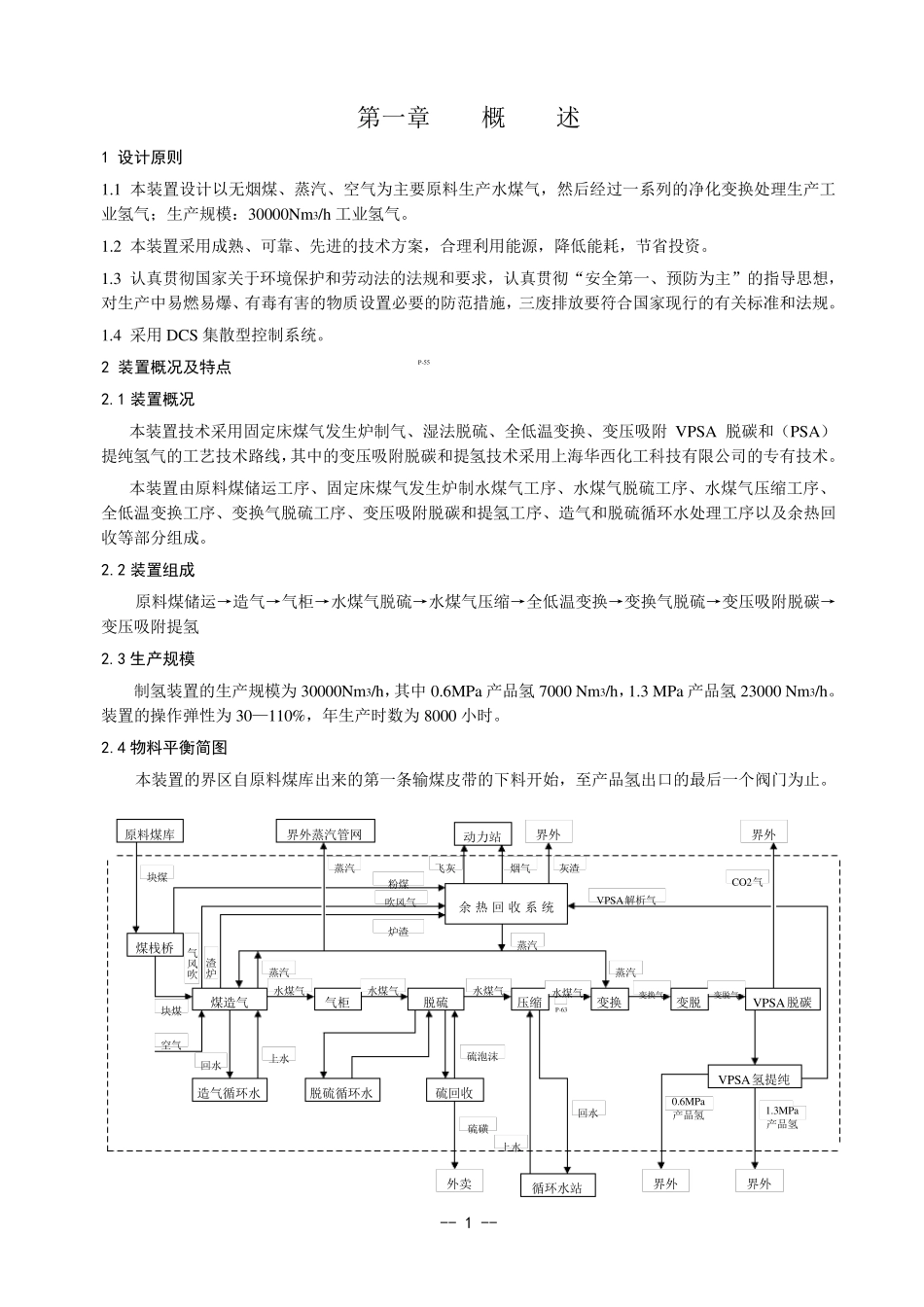

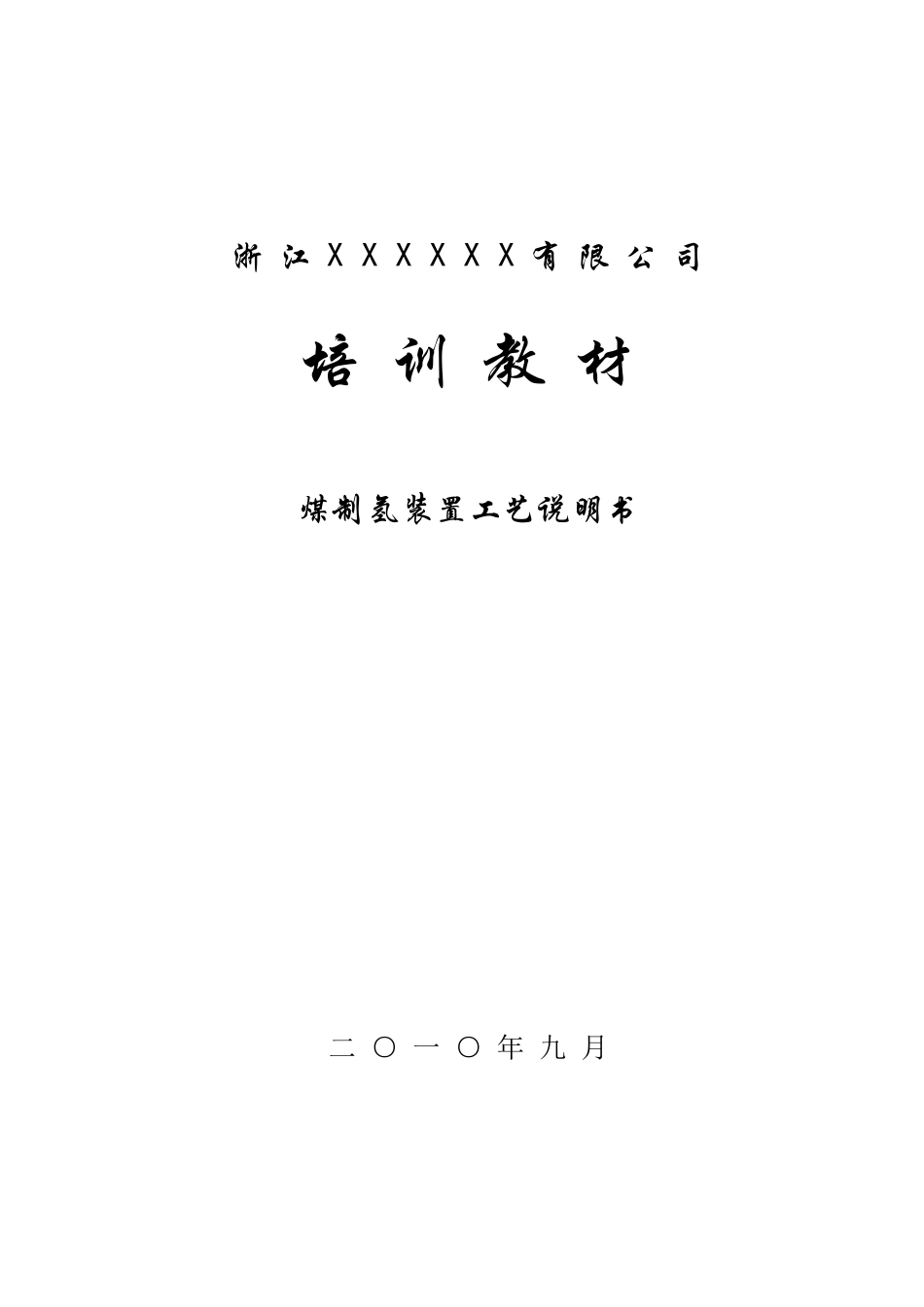

浙 江 X X X X X X 有 限 公 司 培 训 教 材 煤制氢装置工艺说明书 二 ○ 一 ○ 年 九 月 -- 1 -- 第 一 章 概 述 1 设计原则 1.1 本 装 置 设 计 以 无 烟 煤 、 蒸 汽 、 空 气 为 主 要 原 料 生 产 水 煤 气 ， 然 后 经 过 一 系 列 的 净 化 变 换 处 理 生 产 工业 氢 气 ； 生 产 规 模 ： 30000Nm 3/h 工 业 氢 气 。 1.2 本 装 置 采 用 成 熟 、 可 靠 、 先 进 的 技 术 方 案 ， 合 理 利 用 能 源 ， 降 低 能 耗 ， 节 省 投 资 。 1.3 认 真 贯 彻 国 家 关 于 环 境 保 护 和 劳 动 法 的 法 规 和 要 求 ， 认 真 贯 彻 “ 安 全 第 一 、 预 防 为 主 ” 的 指 导 思 想 ，对 生 产 中 易 燃 易 爆 、 有 毒 有 害 的 物 质 设 置 必 要 的 防 范 措 施 ， 三 废 排 放 要 符 合 国 家 现 行 的 有 关 标 准 和 法 规 。 1.4 采 用 DCS 集 散 型 控 制 系 统 。 2 装置概况及特点 2.1 装置概况 本 装 置 技 术 采 用 固定床煤 气 发生 炉制 气 、 湿法 脱硫、 全 低 温变 换 、 变 压吸附VPSA 脱碳和 （PSA）提纯氢 气 的 工 艺技 术 路线，其中 的 变 压吸附脱碳和 提氢 技 术 采 用 上海华西化 工 科技 有 限公司的 专有 技 术 。 本 装 置 由原 料 煤 储运工 序、 固定床煤 气 发生 炉制 水 煤 气 工 序、 水 煤 气 脱硫工 序、 水 煤 气 压缩工 序、全 低 温变 换 工 序、 变 换 气 脱硫工 序、 变 压吸附脱碳和 提氢 工 序、 造气 和 脱硫循环 水 处 理 工 序以 及余热回收等部分组成 。 2.2 装置组成 原 料 煤 储运→造气 →气 柜→水 煤 气 脱硫→水 煤 气 压缩→全 低 温变 换 →变 换 气 脱硫→变 压吸附脱碳→变 压吸附提氢 2.3 生产规模 制 氢 装 置 的 生 产 规 模 为 30000Nm 3/h，其中 0.6MPa 产 品氢 7000 Nm 3/h，1.3 MPa 产 品氢 23000 Nm 3/h。装 置 的 操作弹性为 30—110%， 年生 产 时数为 8000 小时。 2.4 物料平衡简图 本 装 置 的 界区自原 料 煤 库出来的 第 一 条...
