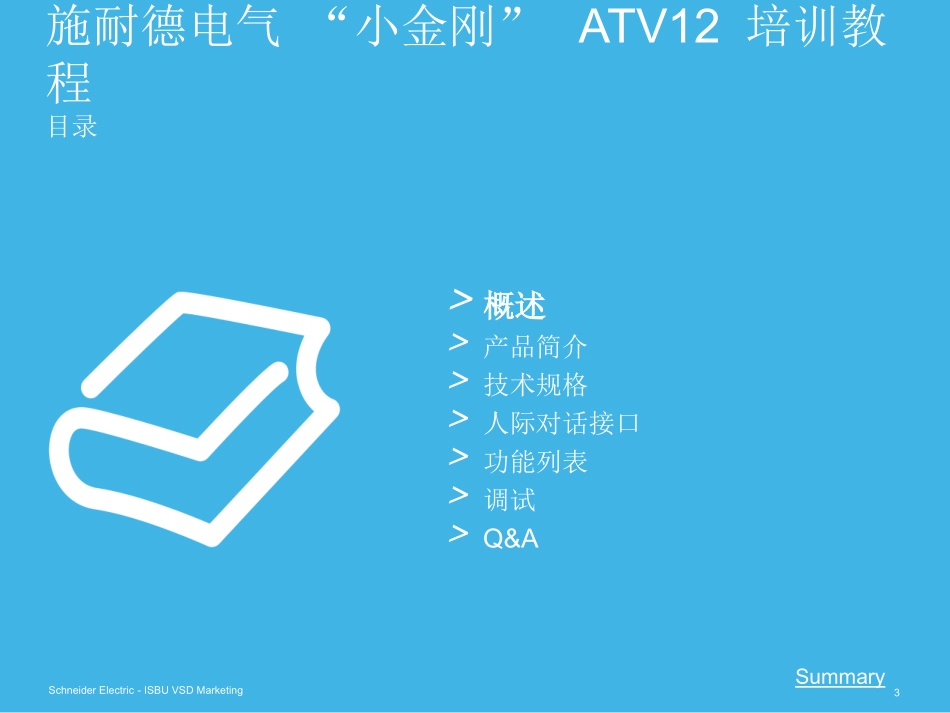

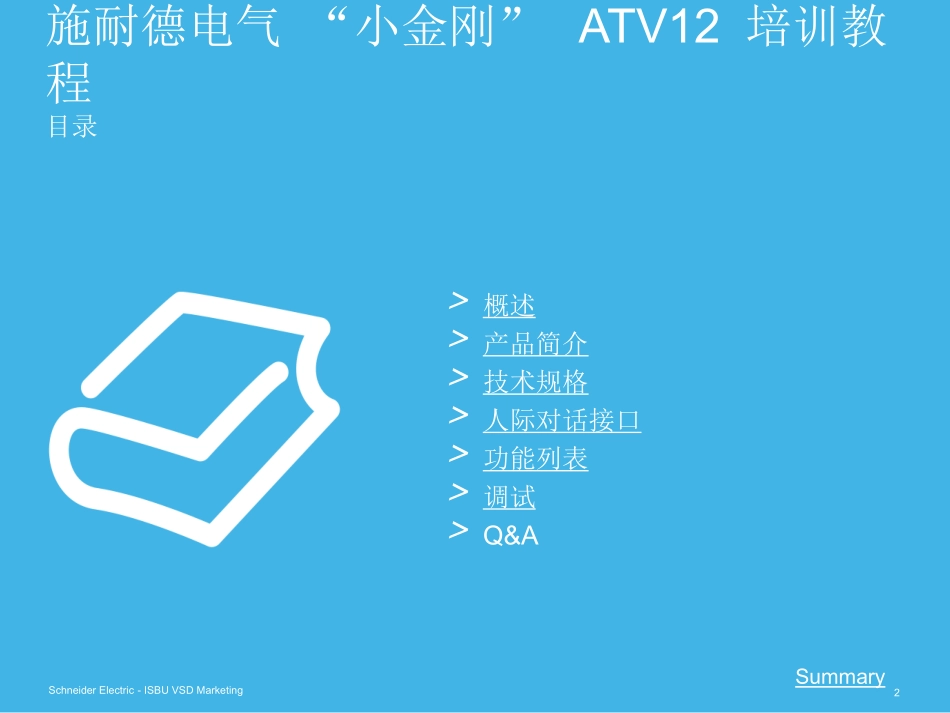

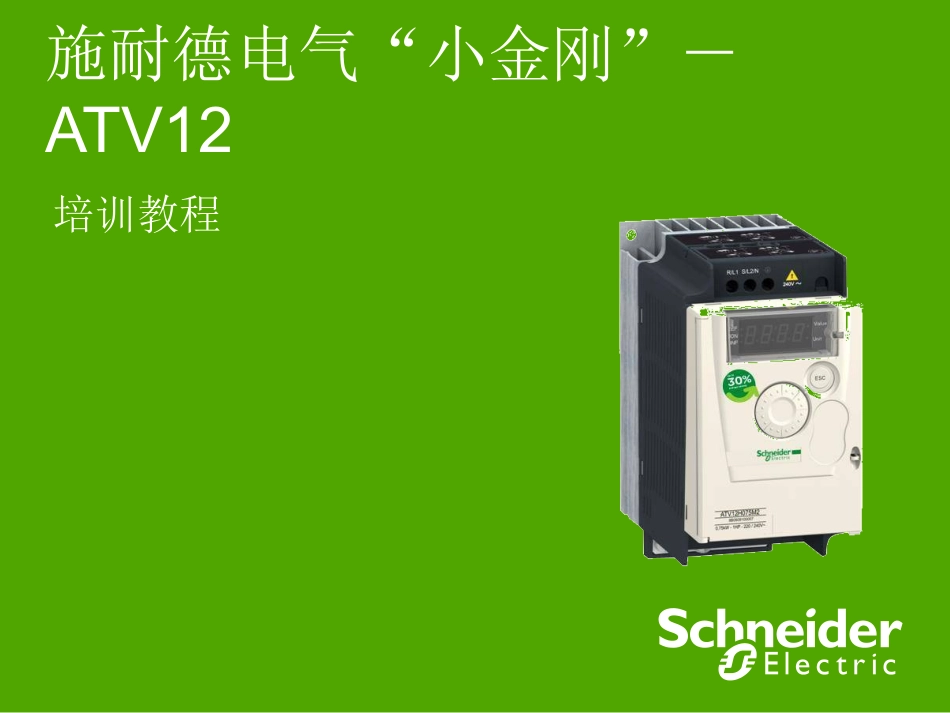

施耐德电气“小金刚”－ATV12培训教程2SummarySchneiderElectric-ISBUVSDMarketing施耐德电气“小金刚”ATV12培训教程目录>概述>产品简介>技术规格>人际对话接口>功能列表>调试>Q&A3SummarySchneiderElectric-ISBUVSDMarketing施耐德电气“小金刚”ATV12培训教程目录>概述>产品简介>技术规格>人际对话接口>功能列表>调试>Q&ASchneiderElectric4-ISBUVSDMarketingATV12概述●ATV12是新一代灵巧型智能变频器，应用于0.18-4KW三相异步电动机●目标客户:生产简单工业机械和民用设备的OEM(原始设备制造商)●是ATV11的替代和升级产品SchneiderElectric5-ISBUVSDMarketingATV12概述●ATV12覆盖电机的功率范围：0.18kW至4kW●120V(单相)0.18–0.37–0.75kW带散热器型0.37kW带基座型●240V(单相)0.18–0.37–0.55–0.75–1.5–2.2kW带散热器型0.37–0.55–0.75kW带基座型●240V(三相)0.18–0.37–0.75–1.5–2.2–3*–4*kW带散热器型0.37–0.75–1.5–2.2–3*–4*kW带基座型SchneiderElectric6-ISBUVSDMarketing●带散热器型●带基座型ATV12概述2种版本带有散热器的变频器，用于普通工作环境和带有风机冷却的机柜安装带有基座的变频器，用于安装在设备框架上，框架的表面应能散热SchneiderElectric7-ISBUVSDMarketingATV12概述型号组成ATV12......P:基座版H:散热器版018:0.18kW037:0.37kW055:0.55kW075:0.75kWU15:1.5kWU22:2.2kWU30:3kWU40:4kWF1:100V单相M2:200V单相M3:200V三相..TQ:批量大包装(仅对ATV12H…M2系列)8SummarySchneiderElectric-ISBUVSDMarketing施耐德电气“小金刚”ATV12培训教程目录>概述>产品简介>技术规格>人际对话接口>功能列表>调试>Q&ASchneiderElectric9-ISBUVSDMarketing电机1ATV12产品简介驱动部分电压为强电，黑色控制部分电压为弱电，白色锁孔，便于限制本地操作权限●更人性可拆卸按钮屏蔽板预留空间便于用户标记智能导航按钮SchneiderElectric10-ISBUVSDMarketingATV12产品简介本地控制启/停接线说明可拆卸保护门端子排●更人性Modbus接口4位7段码显示SchneiderElectric11-ISBUVSDMarketingATV12产品简介●更简单●机壳顶部全配IP40标签●保护盖有效防止接线时金属元件掉入产品内部●无需拆卸保护盖即可接线●EMC浮地端子，轻轻拔出即可进一步减小漏电电流(≤3mA)SchneiderElectric12-ISBUVSDMarketingATV12产品简介●更省时●标签清晰＋人性化端子排结构设计(IP20)SchneiderElectric13-ISBUVSDMarketingATV12产品简介●更省时TQ包装大大节省拆包装时间多功能下载器•变频器无需上电，在包装盒中即可下载设置•下载10台变频器设置仅需5分钟SchneiderElectric14-ISBUVSDMarketingATV12产品简介●用户界面友好●结构化菜单设计,导航键快速切换8888REFMONCONFValueUnitENTESCSTOP/RESETRUN-01+MODE35ENT●用户可自定义菜单●无需输入电机铭牌直接起动(简单应用/维修)SchneiderElectric15-ISBUVSDMarketing●内置标准Modbus通讯远程操作面板ATV12产品简介SchneiderElectric16-ISBUVSDMarketing●●●●●●●●ATV12产品简介SchneiderElectric17-ISBUVSDMarketingATV12产品简介●PCB全部涂层，抵抗恶劣环境●极低漏电电流，即使三台ATV12并联，RCCB仍正常工作RCCB剩余电流动作开关(30mA)SchneiderElectric18-ISBUVSDMarketingATV12VS.ATV11ATV11ATV12设置●电机铭牌●简单应用/维修时，无需设置直接启动功率范围●0.18至2.2kW,三个系列(欧,美，亚)●0.18至4kW,一个系列显示●3个字符●4个字符●经济型远程操作面板对话工具●电位器(仅限亚洲版)●导航按钮(标准配置)菜单●一个整体，无分支●结构化菜单，便于操作接线●简略表明端子●完整端子标识,安全隐藏接线通讯●无●Modbus辅助工具●PowerSuite2●SoMove(支持用户定制菜单，设备标识…)●多功能下载器上电/掉电情况下均能工作(在包装盒中设置变频器)●LED远程操作面板掉电（包装盒中）编程●无●有，使用“多功能下载器”(大大增强产品通用性，下载10台变频器设置仅需5分钟)…NewNewSchneiderElectric19-ISBUVSDMarketingATV12VS.ATV11NewNewATV11ATV12逻辑输入采样时间●10至20mS(+/-15ms)●小于20ms,+/-...
