煤矿井下保护接地装置的安装、检查、测定工作细则

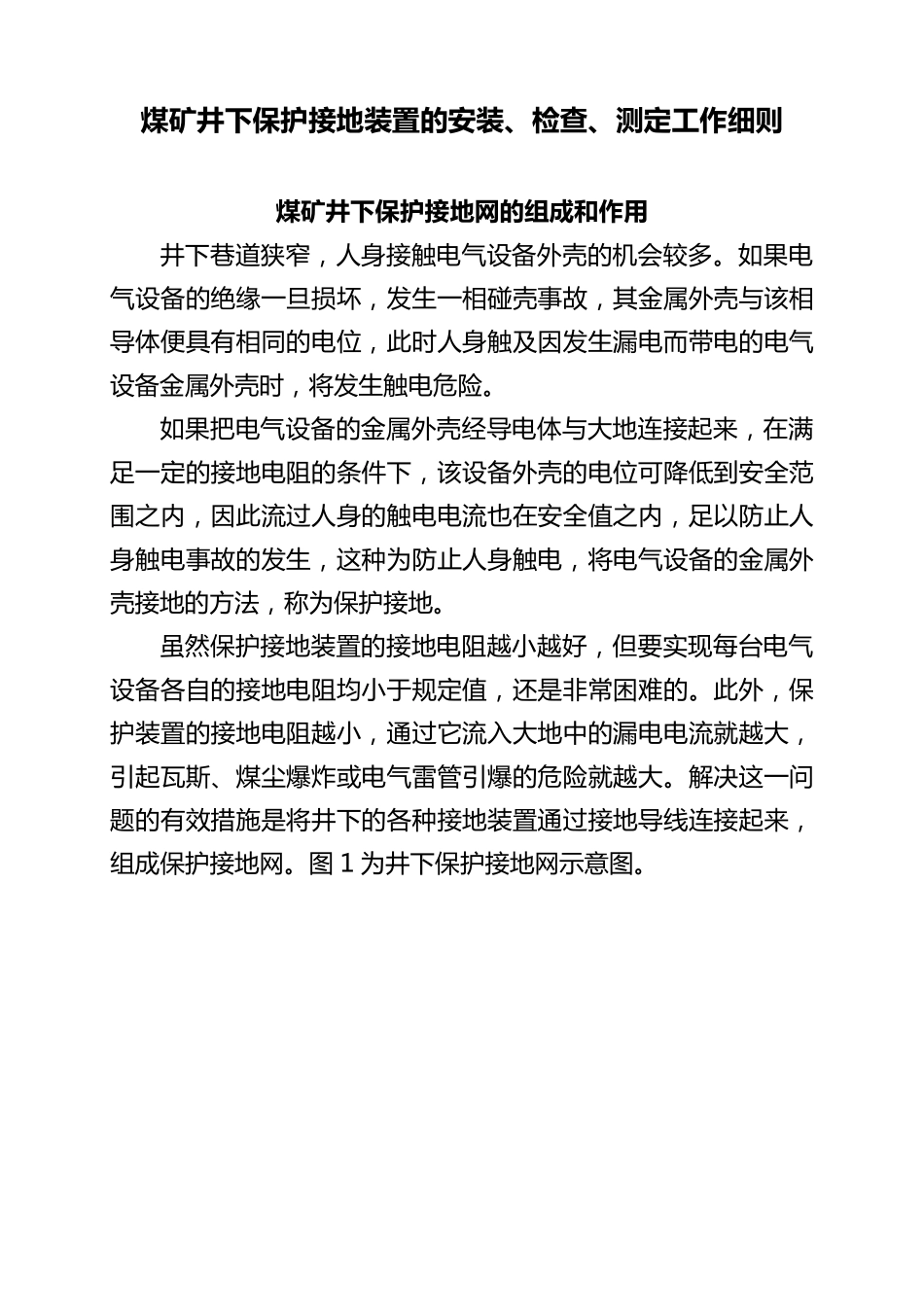

煤矿井下保护接地装置的安装、检查、测定工作细则_第1页
1/19
煤矿井下保护接地装置的安装、检查、测定工作细则_第2页
2/19
煤矿井下保护接地装置的安装、检查、测定工作细则_第3页
3/19

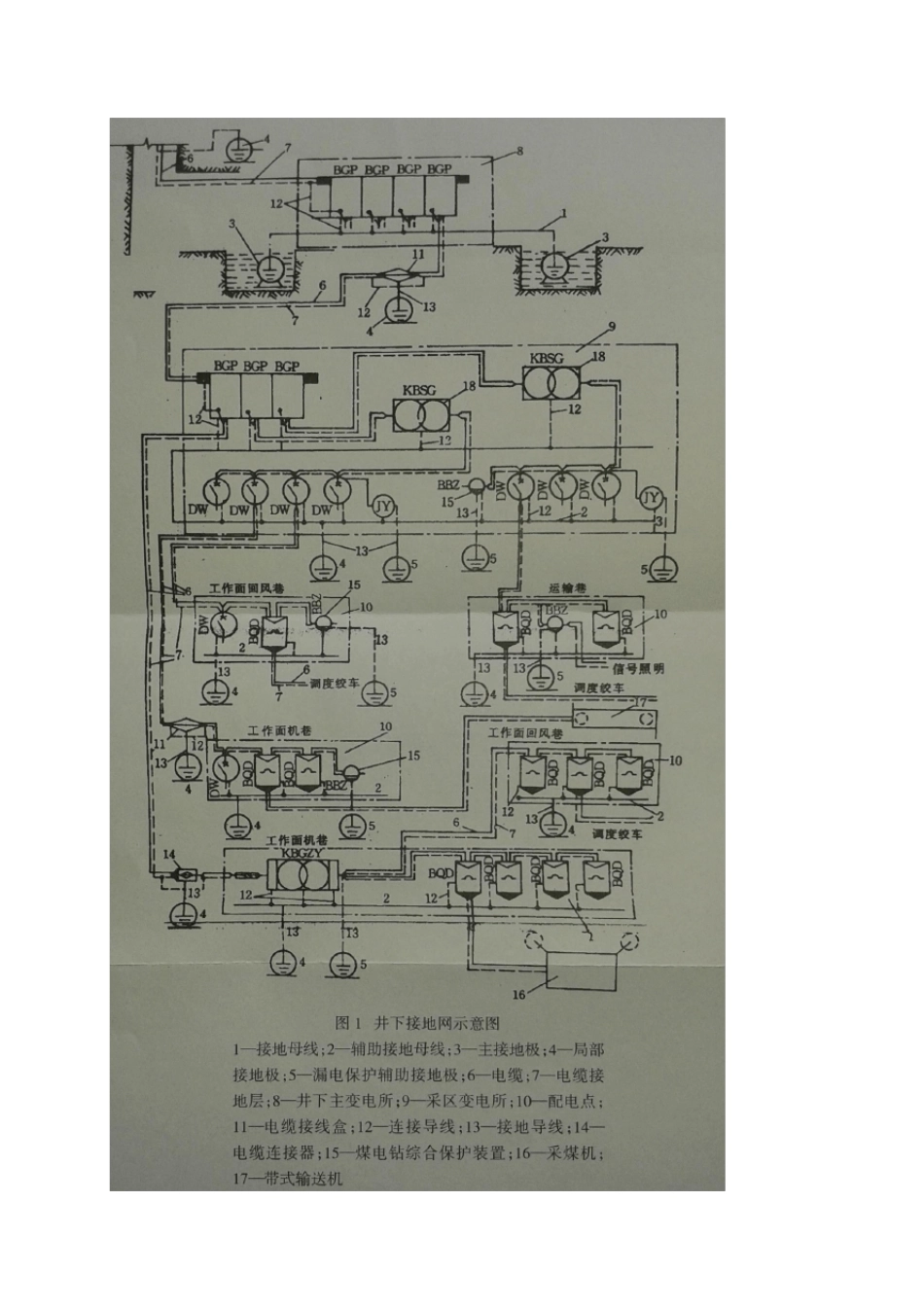

煤 矿 井 下 保 护 接 地 装 置 的 安 装 、检查、测定工作细则 煤 矿 井 下 保 护 接 地 网的 组成和作用 井 下 巷 道 狭 窄 , 人 身 接 触 电 气 设 备 外 壳 的 机 会 较 多 。 如 果 电气 设 备 的 绝 缘 一 旦 损 坏 , 发 生 一 相 碰 壳 事 故 , 其 金 属 外 壳 与 该 相导 体 便 具 有 相 同 的 电 位 , 此 时 人 身 触 及 因 发 生 漏 电 而 带 电 的 电 气设 备 金 属 外 壳 时 , 将 发 生 触 电 危 险 。 如 果 把 电 气 设 备 的 金 属 外 壳 经 导 电 体 与 大 地 连 接 起 来 , 在 满足 一 定 的 接 地 电 阻 的 条 件 下 , 该 设 备 外 壳 的 电 位 可 降 低 到 安 全 范围 之 内 , 因 此 流 过 人 身 的 触 电 电 流 也 在 安 全 值 之 内 , 足 以 防 止 人身 触 电 事 故 的 发 生 , 这 种 为 防 止 人 身 触 电 , 将 电 气 设 备 的 金 属 外壳 接 地 的 方 法 , 称 为 保 护 接 地 。 虽 然 保 护 接 地 装 置 的 接 地 电 阻 越 小 越 好 , 但 要 实 现 每 台 电 气设 备 各 自 的 接 地 电 阻 均 小 于 规 定 值 , 还 是 非 常 困 难 的 。 此 外 , 保护 装 置 的 接 地 电 阻 越 小 , 通 过 它 流 入 大 地 中 的 漏 电 电 流 就 越 大 ,引 起 瓦 斯 、煤尘爆炸或电 气 雷管引 爆的 危 险 就 越 大 。 解决这 一 问题的 有 效措施是 将 井 下 的 各 种 接 地 装 置 通 过 接 地 导 线连 接 起 来 ,组成保 护 接 地 网。 图 1 为 井 下 保 护 接 地 网示意图。 由 图1 可 见 , 井 下 保 护 接 地 网 是 利 用 供 电 的 高 、低 压 铠 装 电 缆 的金 属 外 皮 和 橡 套 电 缆 的 接 地 芯 线 , 把 分 布 在 井 下 中 央 变 电 所 、井底 车 场 、运 输 大 巷 、采 区 变 电 所 以 及 工 作 面 配 电 点 的 电 气 设 备 的金 属 外 壳 在 电 气 上 连 接 起 来 , 并 与 安 设 于 井 下 中 央 变 电 ...
