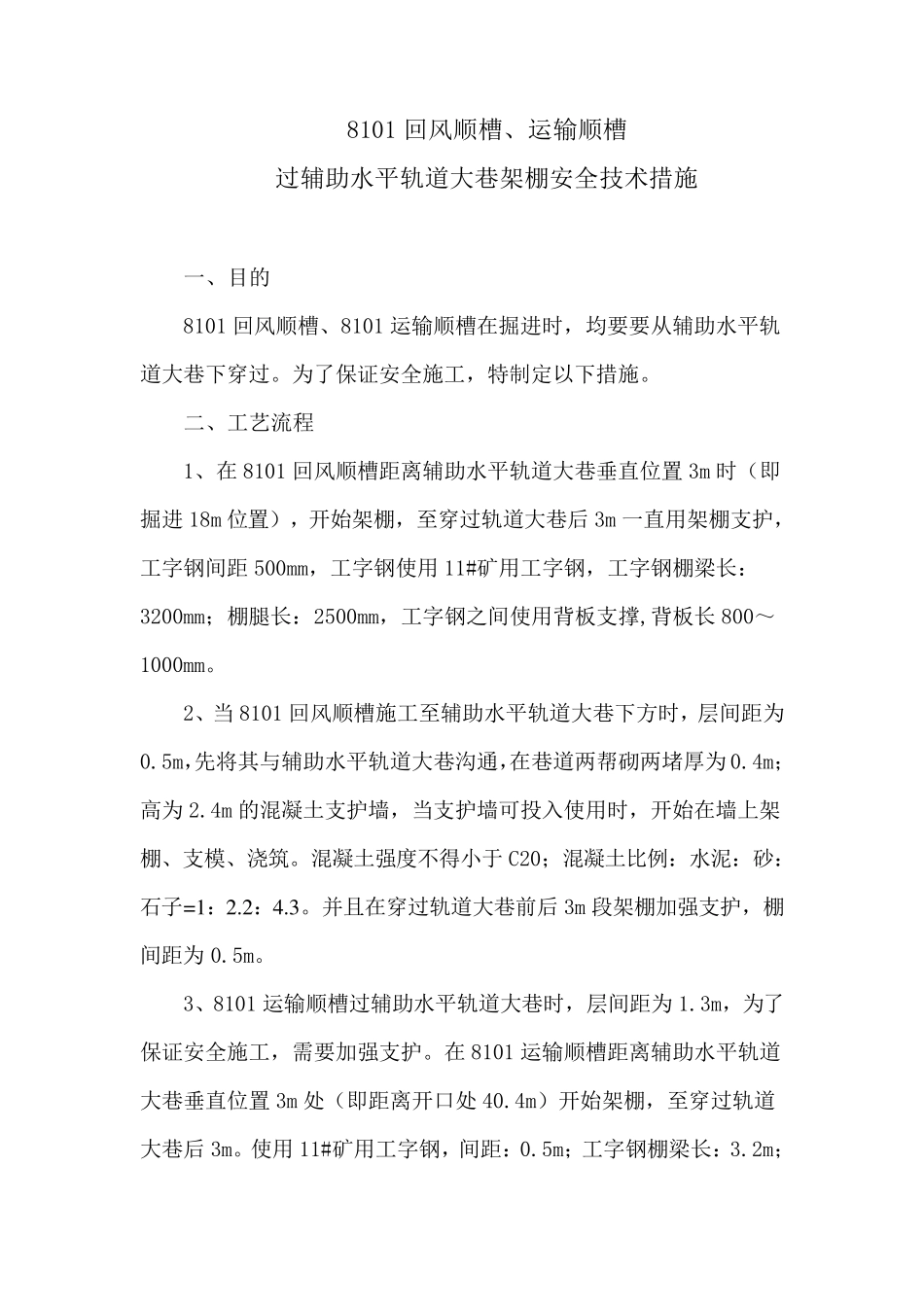

8101 回风顺槽、运输顺槽 过辅助水平轨道大巷架棚安全技术措施 一、目的 8101 回风顺槽、8101 运输顺槽在掘进时，均要要从辅助水平轨道大巷下穿过。为了保证安全施工，特制定以下措施。 二、工艺流程 1、在 8101 回风顺槽距离辅助水平轨道大巷垂直位置 3m 时（即掘进 18m 位置），开始架棚，至穿过轨道大巷后 3m 一直用架棚支护，工字钢间距 500mm，工字钢使用 11#矿用工字钢，工字钢棚梁长：3200mm；棚腿长：2500mm，工字钢之间使用背板支撑,背板长 800～1000mm。 2、当 8101 回风顺槽施工至辅助水平轨道大巷下方时，层间距为0.5m，先将其与辅助水平轨道大巷沟通，在巷道两帮砌两堵厚为 0.4m；高为 2.4m 的混凝土支护墙，当支护墙可投入使用时，开始在墙上架棚、支模、浇筑。混凝土强度不得小于 C20；混凝土比例：水泥：砂：石子=1：2.2：4.3。并且在穿过轨道大巷前后 3m 段架棚加强支护，棚间距为 0.5m。 3、8101 运输顺槽过辅助水平轨道大巷时，层间距为 1.3m，为了保证安全施工，需要加强支护。在 8101 运输顺槽距离辅助水平轨道大巷垂直位置 3m 处（即距离开口处 40.4m）开始架棚，至穿过轨道大巷后 3m。使用 11#矿用工字钢，间距：0.5m；工字钢棚梁长：3.2m；工字钢棚腿长：2.5m，工字钢之间用背板支撑，背板长：800—1000mm，两帮空隙用木板充填。 附图：工字钢支护示意图、浇筑支护示意图 三、施工方法 1、架棚 （1）每次进入工作地点，先进行安全检查后再作业。 （2）将工字钢码放在平板矿车上用8#铁丝固定牢固后，采用绞车运至工作地点。 （3）根据巷道原方位角及巷道原坡度确定巷道的中腰线，根据中腰线及设计棚距大小找出柱窝位置，再按中腰线把柱窝深度挖够。 （4）在棚腿上画出腰线所在位置，把棚腿放在柱窝内（柱窝必须挖在实底上），使棚上腰线和帮上腰线一致。 （5）在顶梁上画出中线位置，把顶梁搭接到立柱上，顶梁的两端搭接在棚腿的弯曲部位，该处用两个卡兰固定，并保证顶梁上的中线记号与事先拉好的中线一致，这时可把立柱临时稳住，以免顶梁左右摇摆。 （5）检查棚腿的垂直和扭斜度，超过质量标准规定的允 许 误 差范 围 时要 调 整 ，根据顶梁中间的垂线和两个棚脚 之间连 线的水 平间距，就 能 知 道支架是 否 垂直，根据巷道中线和两个棚腿之间连 线是 否垂直，就 能 知 道支架是 否 扭斜。 （6）背帮、勾 顶：上背板时要 上一块 ，填一块...
