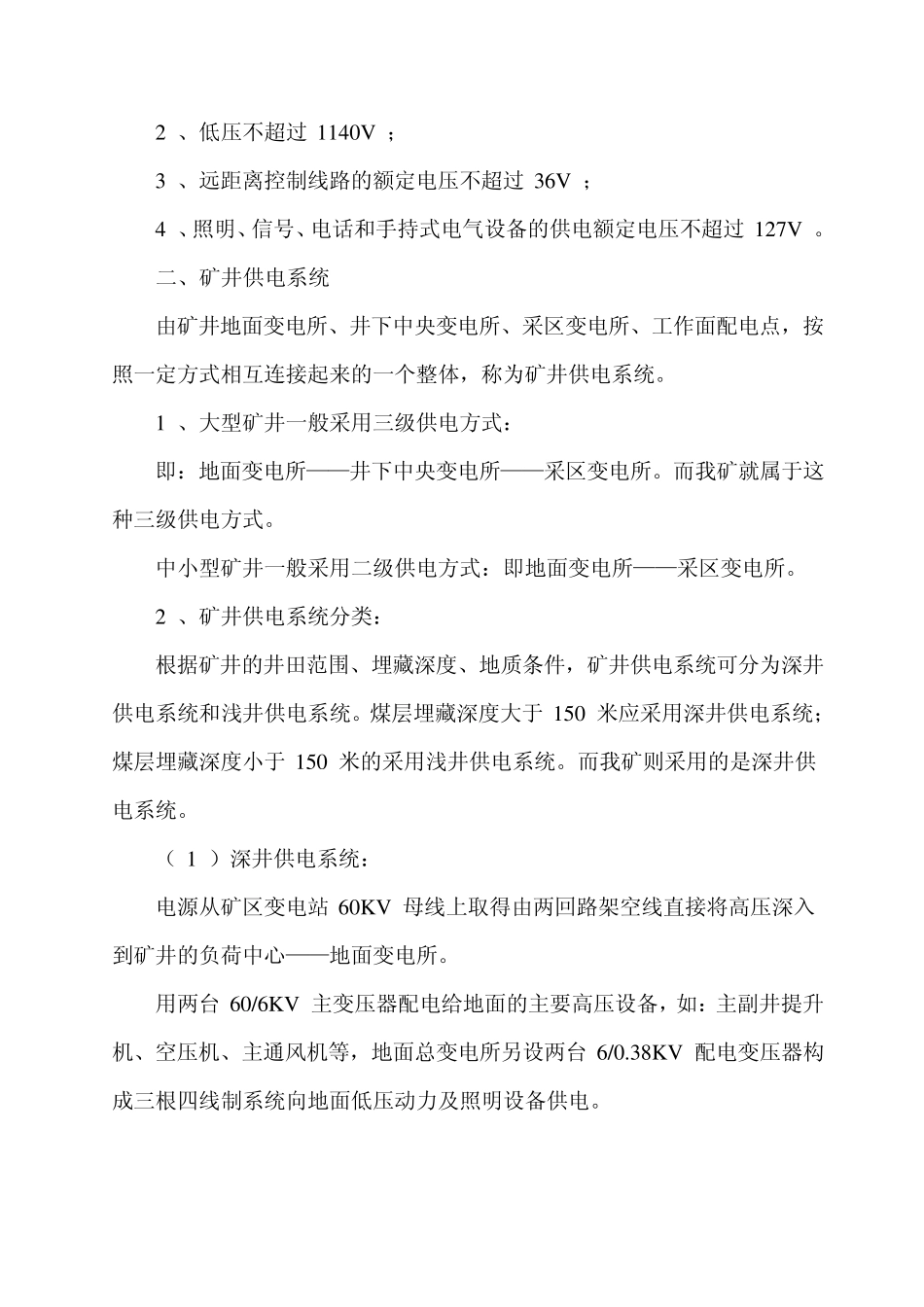

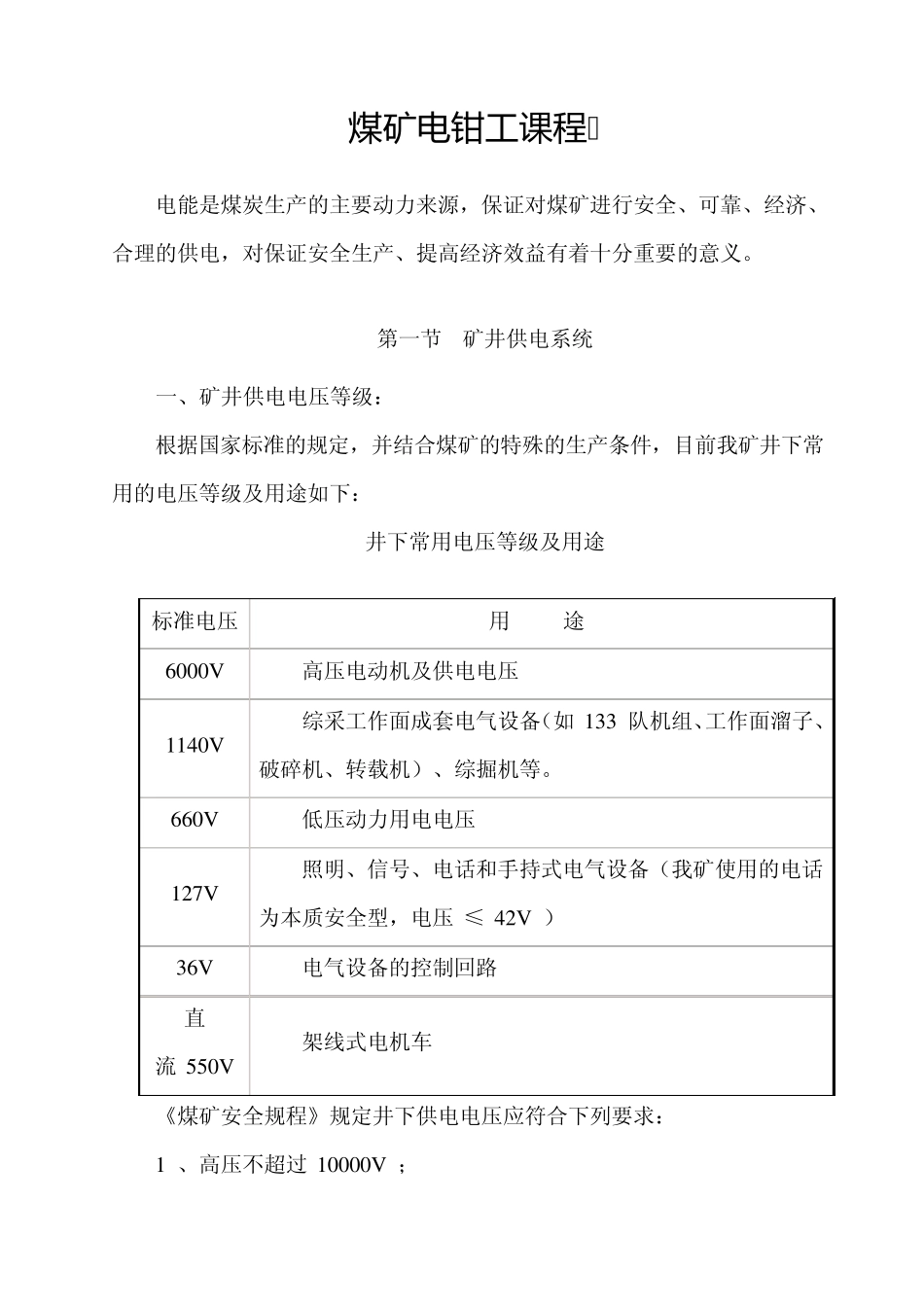

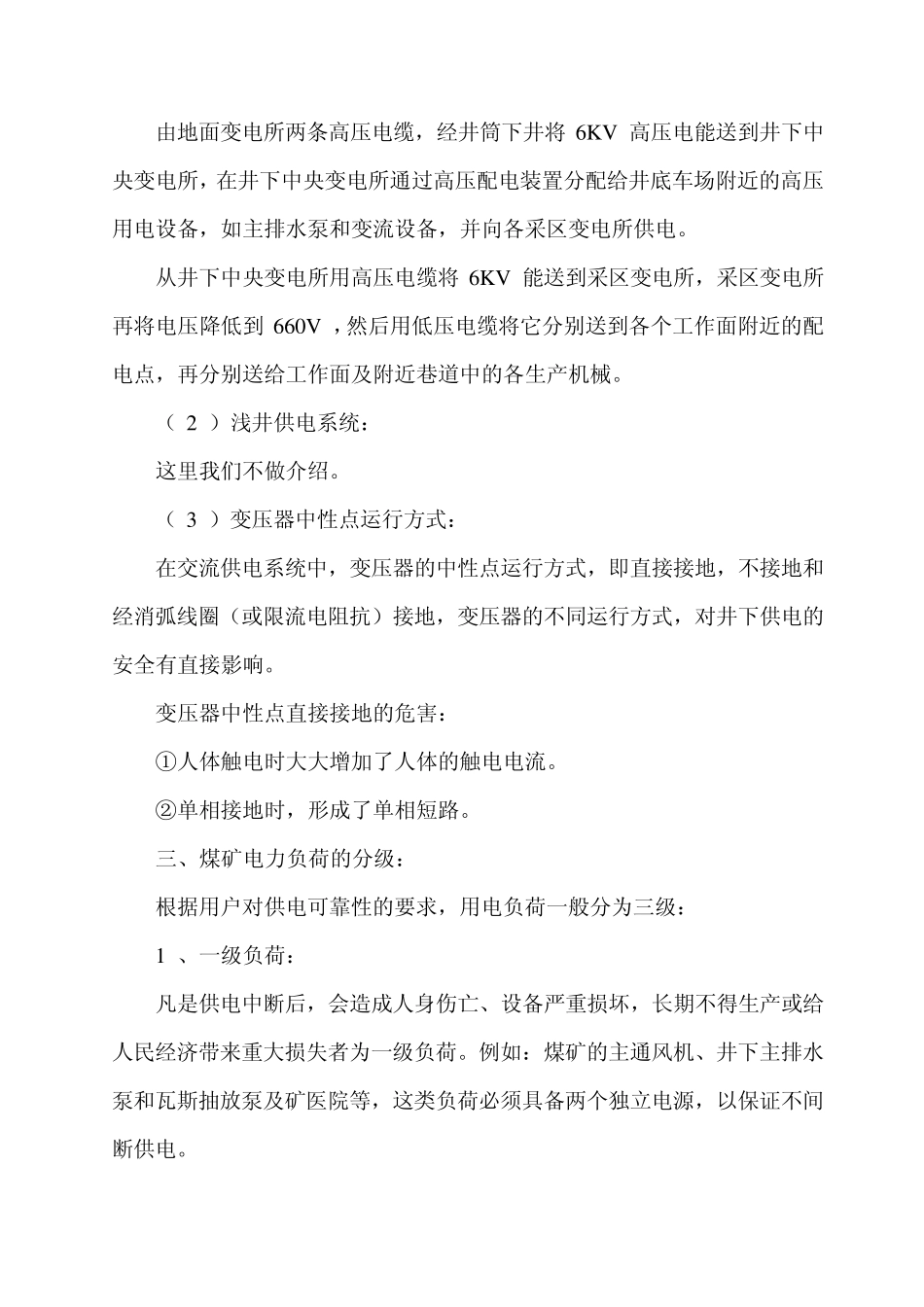

煤 矿 电 钳 工课程 电能是煤炭生产的主要动力来源，保证对煤矿进行安全、可靠、经济、合理的供电，对保证安全生产、提高经济效益有着十分重要的意义。 第一节 矿井供电系统 一、矿井供电电压等级： 根据国家标准的规定，并结合煤矿的特殊的生产条件，目前我矿井下常用的电压等级及用途如下： 井下常用电压等级及用途 标准电压 用 途 6000V 高压电动机及供电电压 1140V 综采工作面成套电气设备（如 133 队机组、工作面溜子、破碎机、转载机）、综掘机等。 660V 低压动力用电电压 127V 照明、信号、电话和手持式电气设备（我矿使用的电话为本质安全型，电压 ≤ 42V ） 36V 电气设备的控制回路 直流 550V 架线式电机车 《煤矿安全规程》规定井下供电电压应符合下列要求： 1 、高压不超过 10000V ； 2 、低压不超过 1140V ； 3 、远距离控制线路的额定电压不超过 36V ； 4 、照明、信号、电话和手持式电气设备的供电额定电压不超过 127V 。 二、矿井供电系统 由矿井地面变电所、井下中央变电所、采区变电所、工作面配电点，按照一定方式相互连接起来的一个整体，称为矿井供电系统。 1 、大型矿井一般采用三级供电方式： 即：地面变电所——井下中央变电所——采区变电所。而我矿就属于这种三级供电方式。 中小型矿井一般采用二级供电方式：即地面变电所——采区变电所。 2 、矿井供电系统分类： 根据矿井的井田范围、埋藏深度、地质条件，矿井供电系统可分为深井供电系统和浅井供电系统。煤层埋藏深度大于 150 米应采用深井供电系统；煤层埋藏深度小于 150 米的采用浅井供电系统。而我矿则采用的是深井供电系统。 （ 1 ）深井供电系统： 电源从矿区变电站 60K V 母线上取得由两回路架空线直接将高压深入到矿井的负荷中心——地面变电所。 用两台 60/6K V 主变压器配电给地面的主要高压设备，如：主副井提升机、空压机、主通风机等，地面总变电所另设两台 6/0.38K V 配电变压器构成三根四线制系统向地面低压动力及照明设备供电。 由地面变电所两条高压电缆，经井筒下井将 6K V 高压电能送到井下中央变电所，在井下中央变电所通过高压配电装置分配给井底车场附近的高压用电设备，如主排水泵和变流设备，并向各采区变电所供电。 从井下中央变电所用高压电缆将 6K V 能送到采区变电所，采区变电所再将电压降低到 660V ，然后用低压电缆将它分别送到各个工作面附近...
