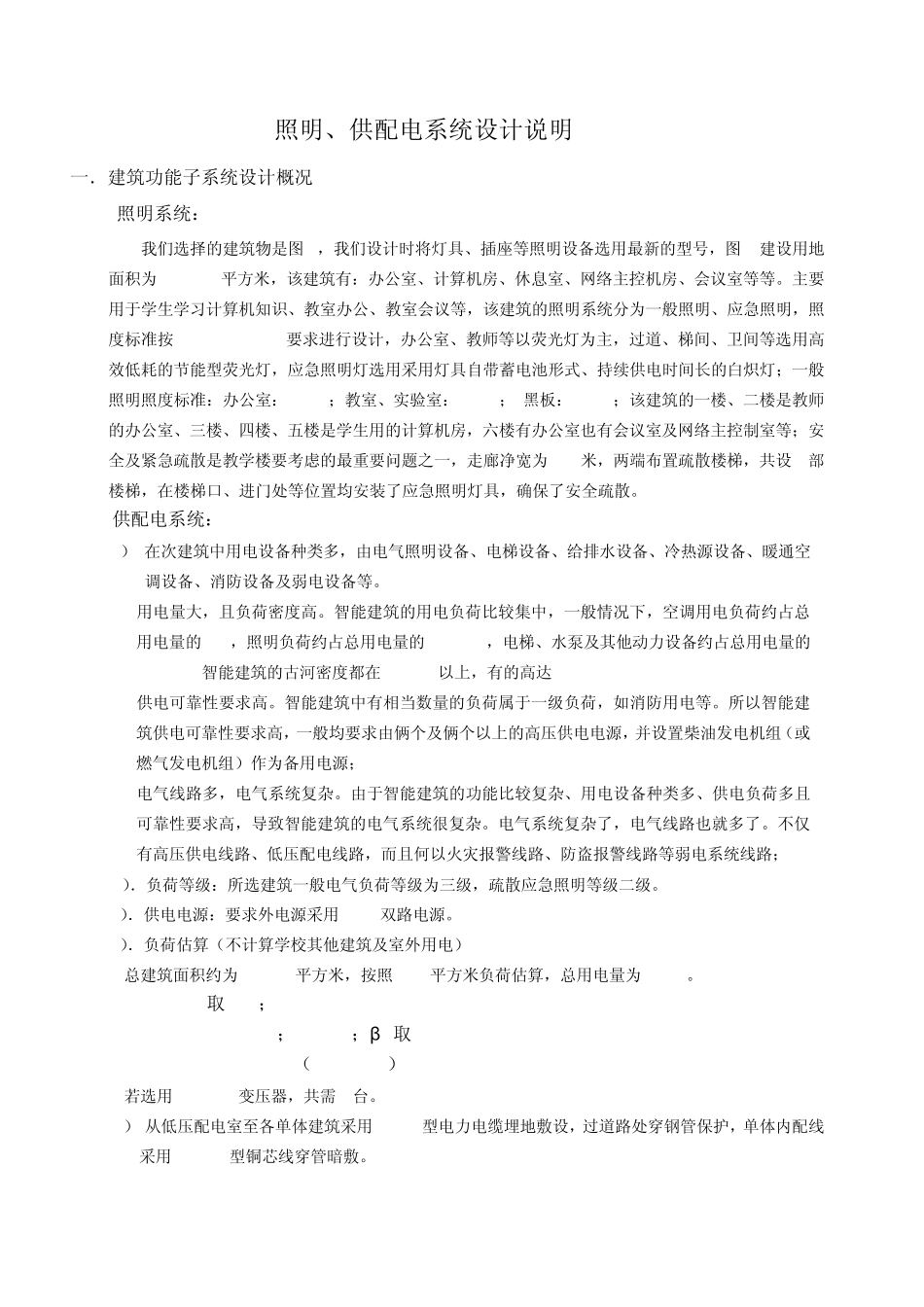

照明、供配电系统设计说明 一．建筑功能子系统设计概况 1.照明系统： 我们选择的建筑物是图 B，我们设计时将灯具、插座等照明设备选用最新的型号，图 B建设用地面积为 1190.4平方米，该建筑有：办公室、计算机房、休息室、网络主控机房、会议室等等。主要用于学生学习计算机知识、教室办公、教室会议等，该建筑的照明系统分为一般照明、应急照明，照度标准按 GB50034-2004要求进行设计，办公室、教师等以荧光灯为主，过道、梯间、卫间等选用高效低耗的节能型荧光灯，应急照明灯选用采用灯具自带蓄电池形式、持续供电时间长的白炽灯；一般照明照度标准：办公室：300LX；教室、实验室：300LX； 黑板：500LX；该建筑的一楼、二楼是教师的办公室、三楼、四楼、五楼是学生用的计算机房，六楼有办公室也有会议室及网络主控制室等；安全及紧急疏散是教学楼要考虑的最重要问题之一，走廊净宽为 3.0米，两端布置疏散楼梯，共设 2部楼梯，在楼梯口、进门处等位置均安装了应急照明灯具，确保了安全疏散。 2.供配电系统： 1）.在次建筑中用电设备种类多，由电气照明设备、电梯设备、给排水设备、冷热源设备、暖通空调设备、消防设备及弱电设备等。 2).用电量大，且负荷密度高。智能建筑的用电负荷比较集中，一般情况下，空调用电负荷约占总用电量的 50%，照明负荷约占总用电量的 20%~30%，电梯、水泵及其他动力设备约占总用电量的25%~35%,智能建筑的古河密度都在 60W/m2以上，有的高达 150W/m2; 3).供电可靠性要求高。智能建筑中有相当数量的负荷属于一级负荷，如消防用电等。所以智能建筑供电可靠性要求高，一般均要求由俩个及俩个以上的高压供电电源，并设置柴油发电机组（或燃气发电机组）作为备用电源； 4).电气线路多，电气系统复杂。由于智能建筑的功能比较复杂、用电设备种类多、供电负荷多且可靠性要求高，导致智能建筑的电气系统很复杂。电气系统复杂了，电气线路也就多了。不仅有高压供电线路、低压配电线路，而且何以火灾报警线路、防盗报警线路等弱电系统线路； 5）．负荷等级：所选建筑一般电气负荷等级为三级，疏散应急照明等级二级。 6）．供电电源：要求外电源采用 10KV双路电源。 7）．负荷估算（不计算学校其他建筑及室外用电） 总建筑面积约为 1190.4平方米，按照40W/平方米负荷估算，总用电量为 480KW。 K取 0.8； P=480*0.8=384KW COSO=0.85；K=0.95；β 取 0.7 S=384*0.95/（0.85*0.7）=614KVA 若选用...
