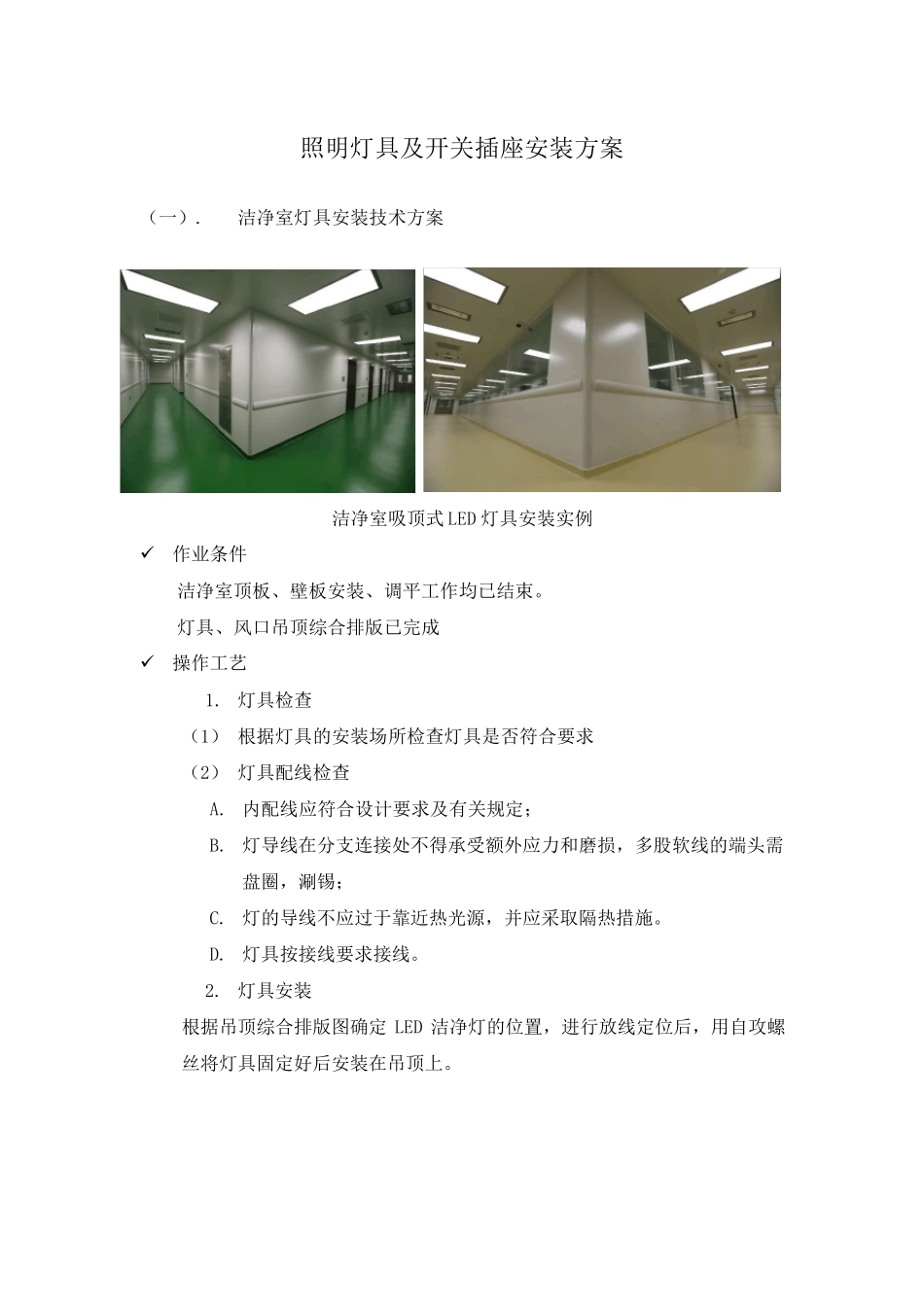

照明灯具及开关插座安装方案 （一）. 洁净室灯具安装技术方案 洁净室吸顶式LED 灯具安装实例 ✓ 作业条件 洁净室顶板、壁板安装、调平工作均已结束。 灯具、风口吊顶综合排版已完成 ✓ 操作工艺 1. 灯具检查 （1） 根据灯具的安装场所检查灯具是否符合要求 （2） 灯具配线检查 A. 内配线应符合设计要求及有关规定； B. 灯导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈，涮锡； C. 灯的导线不应过于靠近热光源，并应采取隔热措施。 D. 灯具按接线要求接线。 2. 灯具安装 根据吊顶综合排版图确定 LED 洁净灯的位置，进行放线定位后，用自攻螺丝将灯具固定好后安装在吊顶上。 洁净室吸顶式LED 灯具 （二）. 普通照明系统安装技术方案 操作流程及步骤 灯具定位灯具挂件打孔安装接线盒定位电线管安装灯具检测灯头线引出灯具安装回路穿线回路并线灯头接线挂设标示牌通电试运行绝缘遥测电压测试电流测试照度测试系统正常运行 灯具定位 根据施工图纸及现场实际状况，结合现场设备及各专业安装的管道、风管的位置确定好每排灯具的走向距离；计算出每排灯具相邻灯具的安装尺寸，完成灯具定位。本工程灯具方向最好换个方向安装，以免跨梁弯头太多。回路沿桥架敷设，不存在管路交叉现象。 灯具底盒打孔安装 根据灯具安装位置将灯具安装尺寸返到混凝土梁底部，标出固定点的位置，用冲击钻打M6mm 的孔，注意尼龙胀塞的深度。再用 M4mm 的自攻螺丝将灯具固定牢固。 灯位盒定位安装 根 据 灯 位 安 装 位 置 确 定 好 灯 具 进 线 口 的 位 置 ， 将 接 线 盒 安 装 在 距 离 进 线 孔较 近 的 部 位 ， 并 充 分 考 虑 好 灯 具 配 管 的 走 向 以 防 产 生 交 叉 ， 增 加 施 工 难 度 。 电 气 配 管 电 气 配 管 的 工 序 应 严 格 遵 守 电 气 安 装 规 范 的 要 求 进 行 。 电 线 管 材 质 应 选 用JDG 型 镀 锌 钢 管 ， 施 工 主 要 控 制 的 要 点 是 各 节 点 必 须 连 接 可 靠 ， 所 有 电 气 连 接部 分 必 须 有 良 好 的 通 导 性 能 。 电 线 管 下 料 应 根 据 灯 具 安 装 位 置 进 行 下 料 ， 安 装线 管 前 应 做 好 管 口 的 倒 边 ， 保 持 管 口 光 滑 。...
