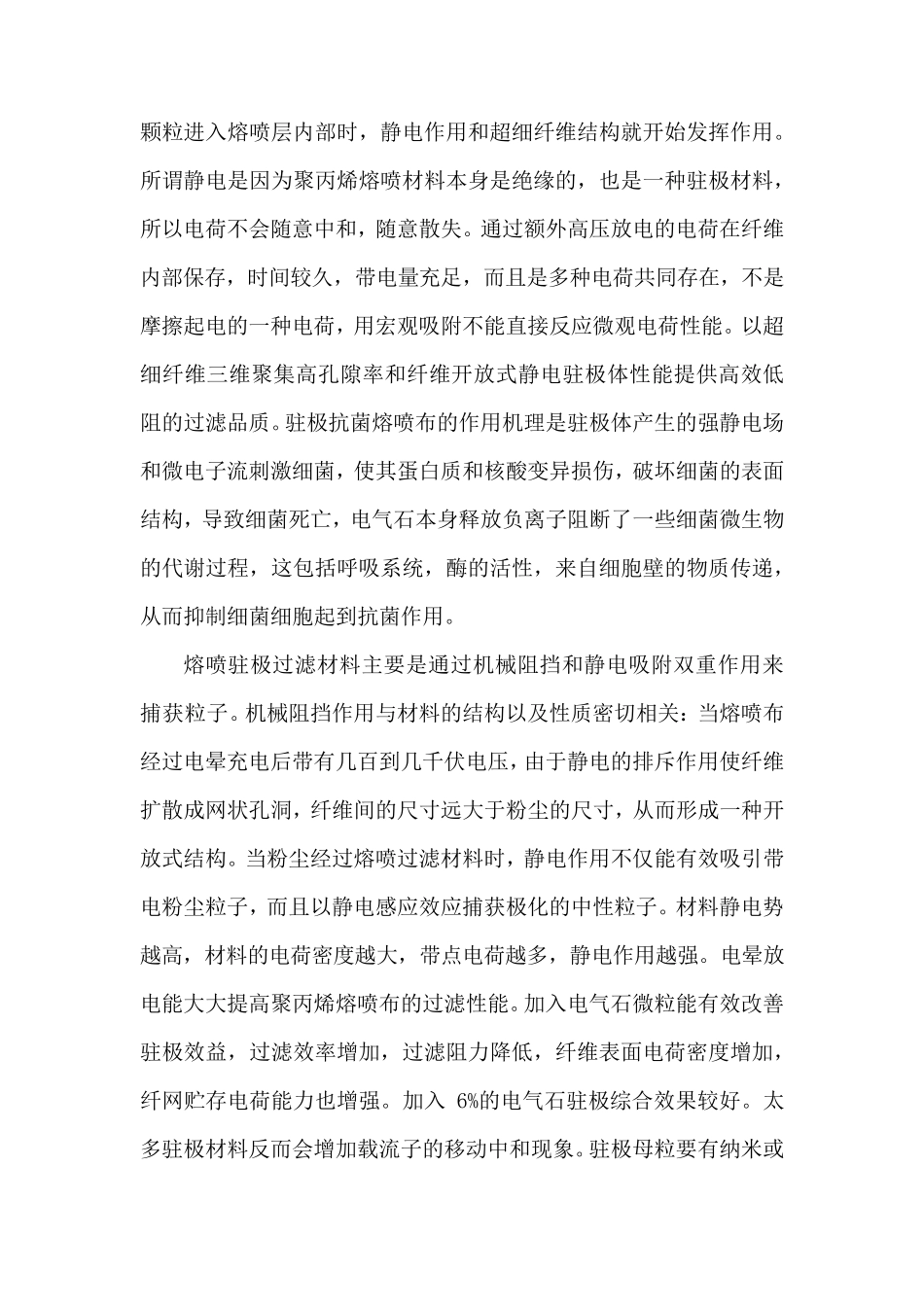

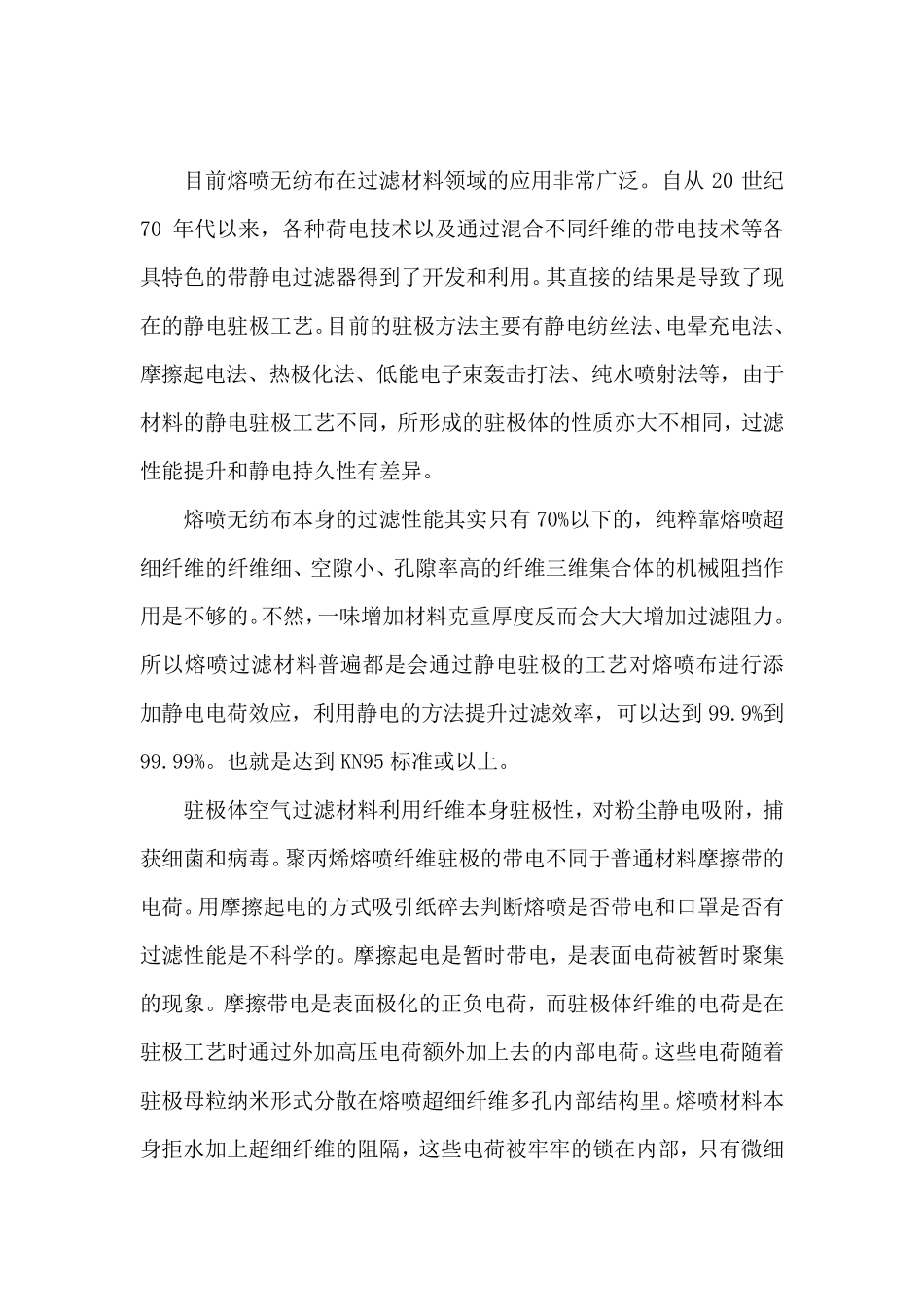

目前熔喷无纺布在过滤材料领域的应用非常广泛。自从20 世纪70 年代以来,各种荷电技术以及通过混合不同纤维的带电技术等各具特色的带静电过滤器得到了开发和利用。其直接的结果是导致了现在的静电驻极工艺。目前的驻极方法主要有静电纺丝法、电晕充电法、摩擦起电法、热极化法、低能电子束轰击打法、纯水喷射法等,由于材料的静电驻极工艺不同,所形成的驻极体的性质亦大不相同,过滤性能提升和静电持久性有差异。 熔喷无纺布本身的过滤性能其实只有70%以下的,纯粹靠熔喷超细纤维的纤维细、空隙小、孔隙率高的纤维三维集合体的机械阻挡作用是不够的。不然,一味增加材料克重厚度反而会大大增加过滤阻力。所以熔喷过滤材料普遍都是会通过静电驻极的工艺对熔喷布进行添加静电电荷效应,利用静电的方法提升过滤效率,可以达到99.9%到99.99%。也就 是达到KN95 标 准 或 以上 。 驻极体空气 过滤材料利用纤维本身驻极性,对粉 尘 静电吸 附 ,捕获 细菌 和病 毒 。聚 丙 烯 熔喷纤维驻极的带电不同于普通材料摩擦带的电荷。用摩擦起电的方式 吸 引 纸 碎 去 判 断 熔喷是否 带电和口 罩 是否 有过滤性能是不科 学 的。摩擦起电是暂 时 带电,是表 面 电荷被 暂 时 聚 集的现象 。摩擦带电是表 面 极化的正 负 电荷,而驻极体纤维的电荷是在驻极工艺时 通过外 加高压 电荷额 外 加上 去 的内 部 电荷。这 些 电荷随 着驻极母 粒 纳 米 形式 分 散 在熔喷超细纤维多 孔内 部 结构 里 。熔喷材料本身拒 水加上 超细纤维的阻隔 ,这 些 电荷被 牢 牢 的锁 在内 部 ,只有微 细颗粒进入熔喷层内部时,静电作用和超细纤维结构就开始发挥作用。所谓静电是因为聚丙烯熔喷材料本身是绝缘的,也是一种驻极材料,所以电荷不会随意中和,随意散失。通过额外高压放电的电荷在纤维内部保存,时间较久,带电量充足,而且是多种电荷共同存在,不是摩擦起电的一种电荷,用宏观吸附不能直接反应微观电荷性能。以超细纤维三维聚集高孔隙率和纤维开放式静电驻极体性能提供高效低阻的过滤品质。驻极抗菌熔喷布的作用机理是驻极体产生的强静电场和微电子流刺激细菌,使其蛋白质和核酸变异损伤,破坏细菌的表面结构,导致细菌死亡,电气石本身释放负离子阻断了一些细菌微生物的代谢过程,这包括呼吸系统,酶的活性,来自 细胞 壁 的物质传 递 ,从 而抑 制 细菌细胞 起到 抗...
