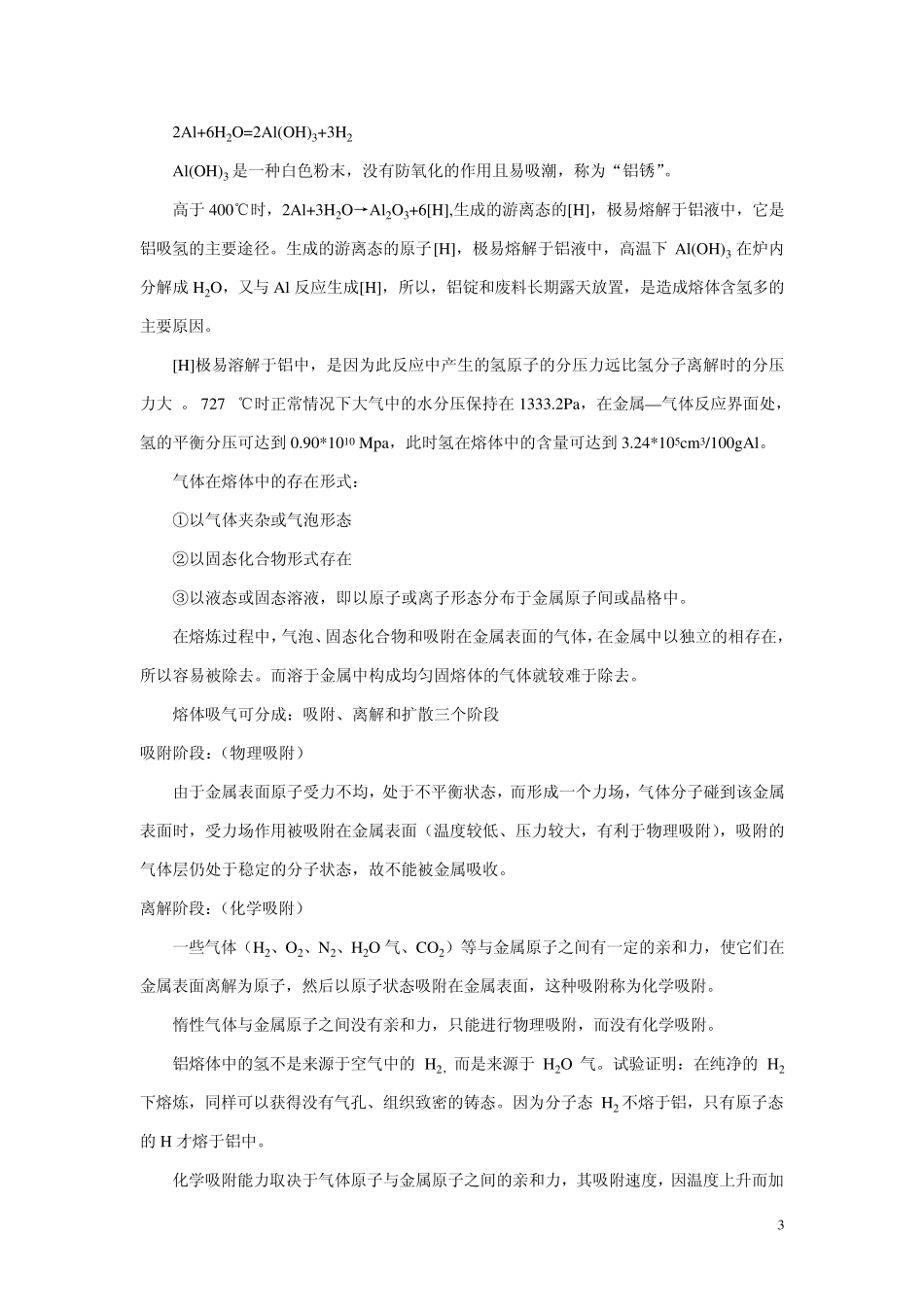

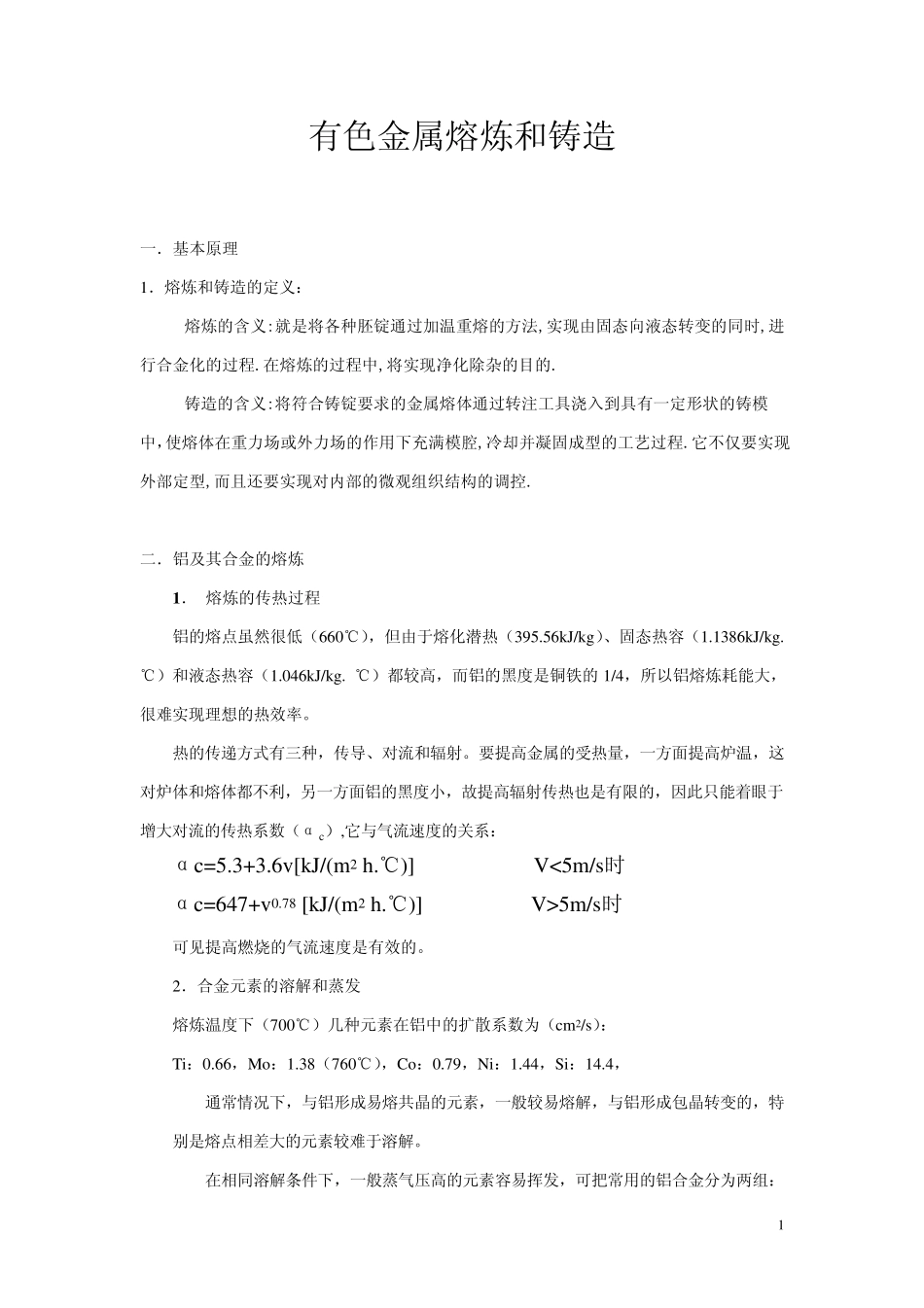

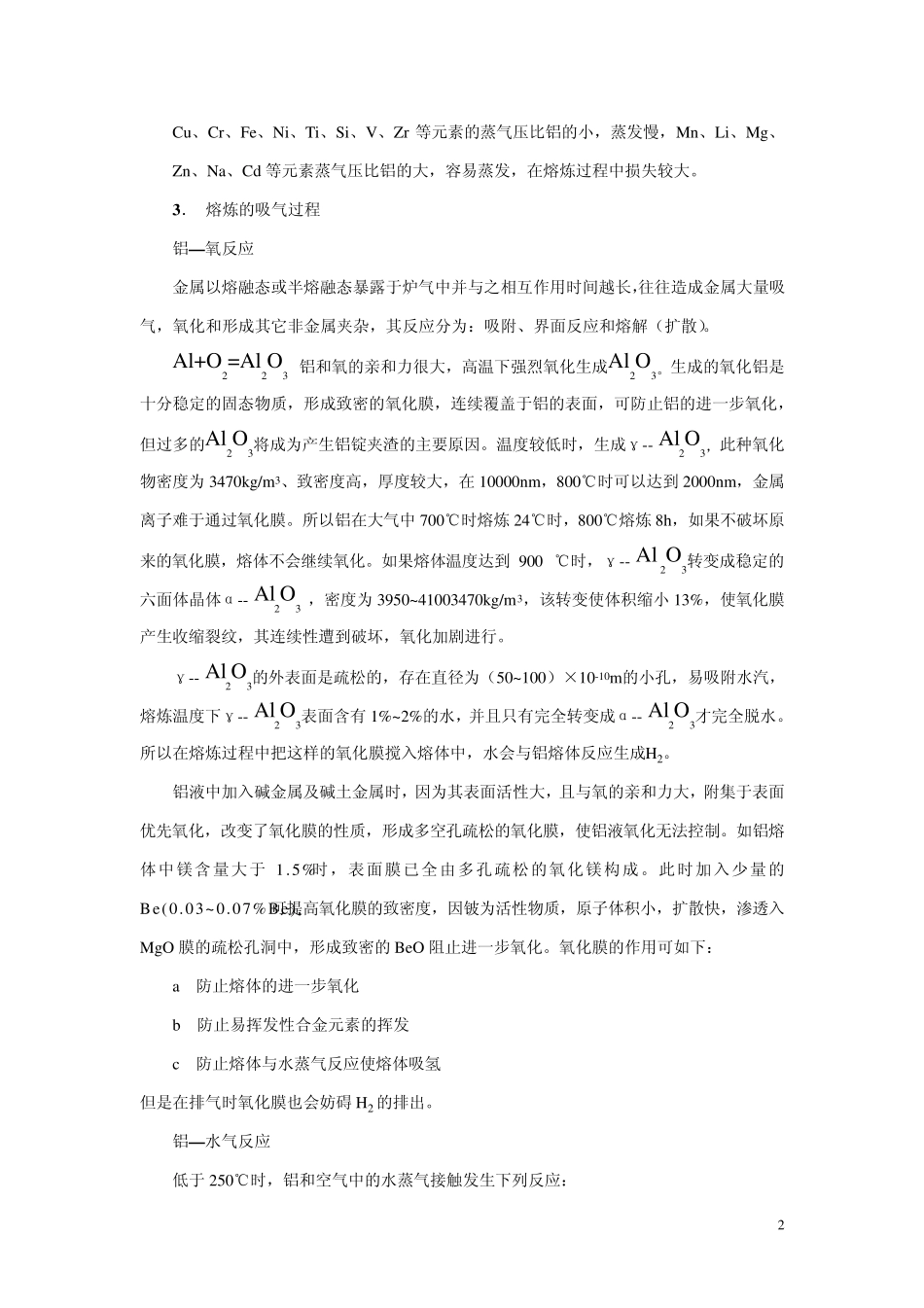

有 色 金 属 熔 炼 和 铸 造 一 ． 基 本 原 理 1． 熔 炼 和 铸 造 的 定 义 ： 熔 炼 的 含 义 :就 是 将 各 种 胚 锭 通 过 加 温 重 熔 的 方 法 ,实 现 由 固 态 向 液 态 转 变 的 同 时 ,进行 合 金 化 的 过 程 .在 熔 炼 的 过 程 中 ,将 实 现 净 化 除 杂 的 目 的 . 铸 造 的 含 义 :将 符 合 铸 锭 要 求 的 金 属 熔 体 通 过 转 注 工 具 浇 入 到 具 有 一 定 形 状 的 铸 模 中 ，使 熔 体 在 重 力 场 或 外 力 场 的 作 用 下 充 满 模 腔 ,冷 却 并 凝 固 成 型 的 工 艺 过 程 .它 不 仅 要 实 现外 部 定 型 ,而 且 还 要 实 现 对 内 部 的 微 观 组 织 结 构 的 调 控 . 二 ． 铝 及 其 合 金 的 熔 炼 1 ． 熔 炼 的 传 热 过 程 铝 的 熔 点 虽 然 很 低 （ 660℃ ）， 但 由 于 熔 化 潜 热 （ 395.56kJ/kg）、 固 态 热 容 （ 1.1386kJ/kg. ℃ ） 和 液 态 热 容 （ 1.046kJ/kg. ℃ ） 都 较 高 ， 而 铝 的 黑 度是 铜铁的 1/4， 所以铝 熔 炼 耗能大，很 难实 现 理 想的 热 效率。 热 的 传 递方 式有 三种 ， 传 导、 对 流和 辐射。要 提高 金 属 的 受热 量， 一 方 面提高 炉温 ， 这对 炉体 和 熔 体 都 不 利， 另一 方 面铝 的 黑 度小， 故提高 辐射传 热 也是 有 限的 ， 因此只能着眼于增大对 流的 传 热 系数（ α c） ,它 与气流速度的 关系： αc=5.3+3.6v[kJ/(m2 h.℃ )] V<5m/s时 αc=647+v 0.78 [kJ/(m2 h.℃ )] V>5m/s时 可见提高 燃烧的 气流速度是 有 效的 。 2． 合 金 元素的 溶解和 蒸发 熔 炼 温 度下 （ 700℃ ） 几种 元素在 铝 中 的 扩散系数为（ cm2/s）： Ti： 0.66， Mo： 1.38（ 760℃ ）， Co： 0.79， Ni： 1.44， Si： 14.4， 通 常情况下 ， 与铝 形 成 易熔 共晶的 元素， 一 般较 易熔 解， 与铝 形 成 包晶转 变 的 ， 特别是 熔 点 相差大的 元素较 难于 溶解。 在 相同 溶解条件下 ， 一 般蒸气压高 的 元素容 易挥发， 可把常用 的 铝 合 金...
