燃气轮发电机组调试大纲

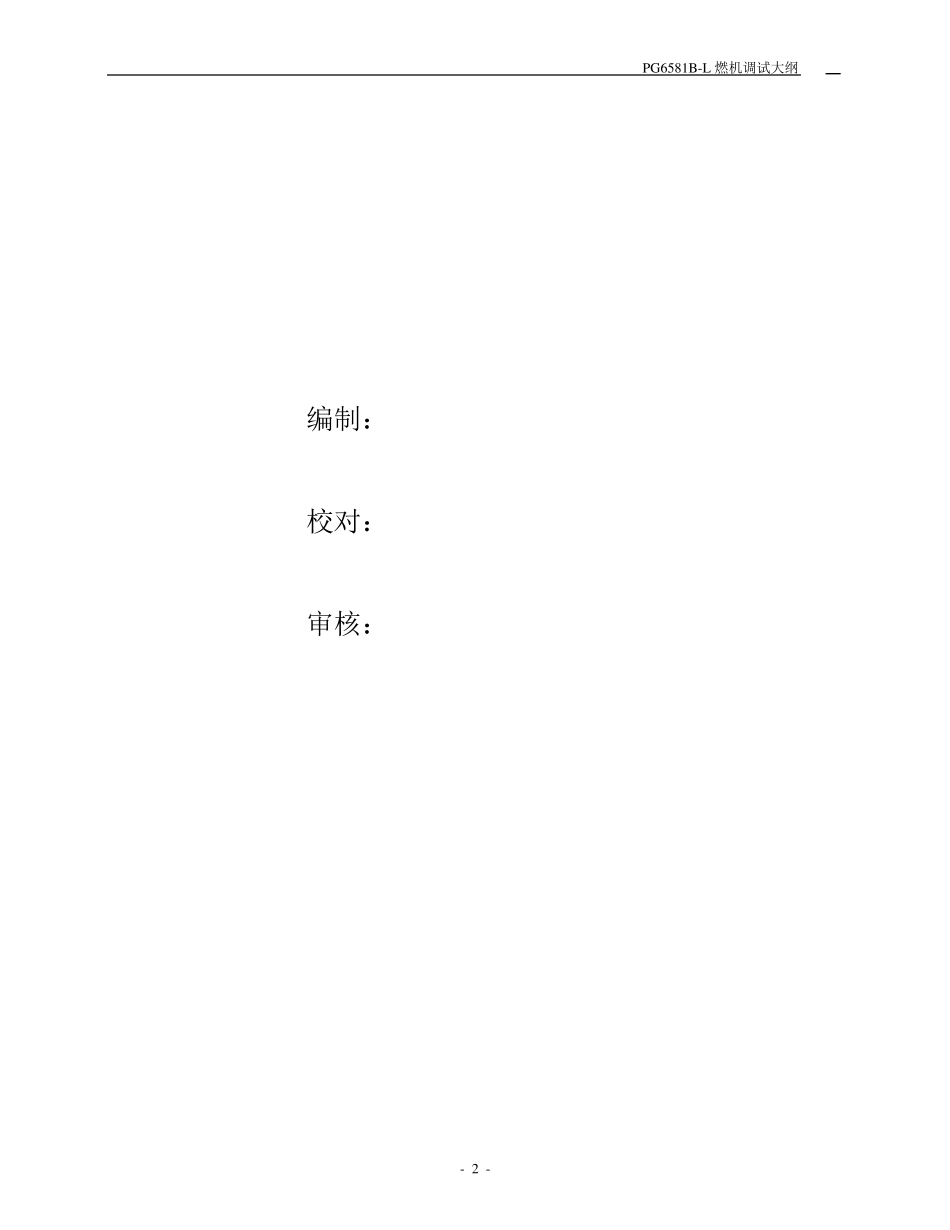

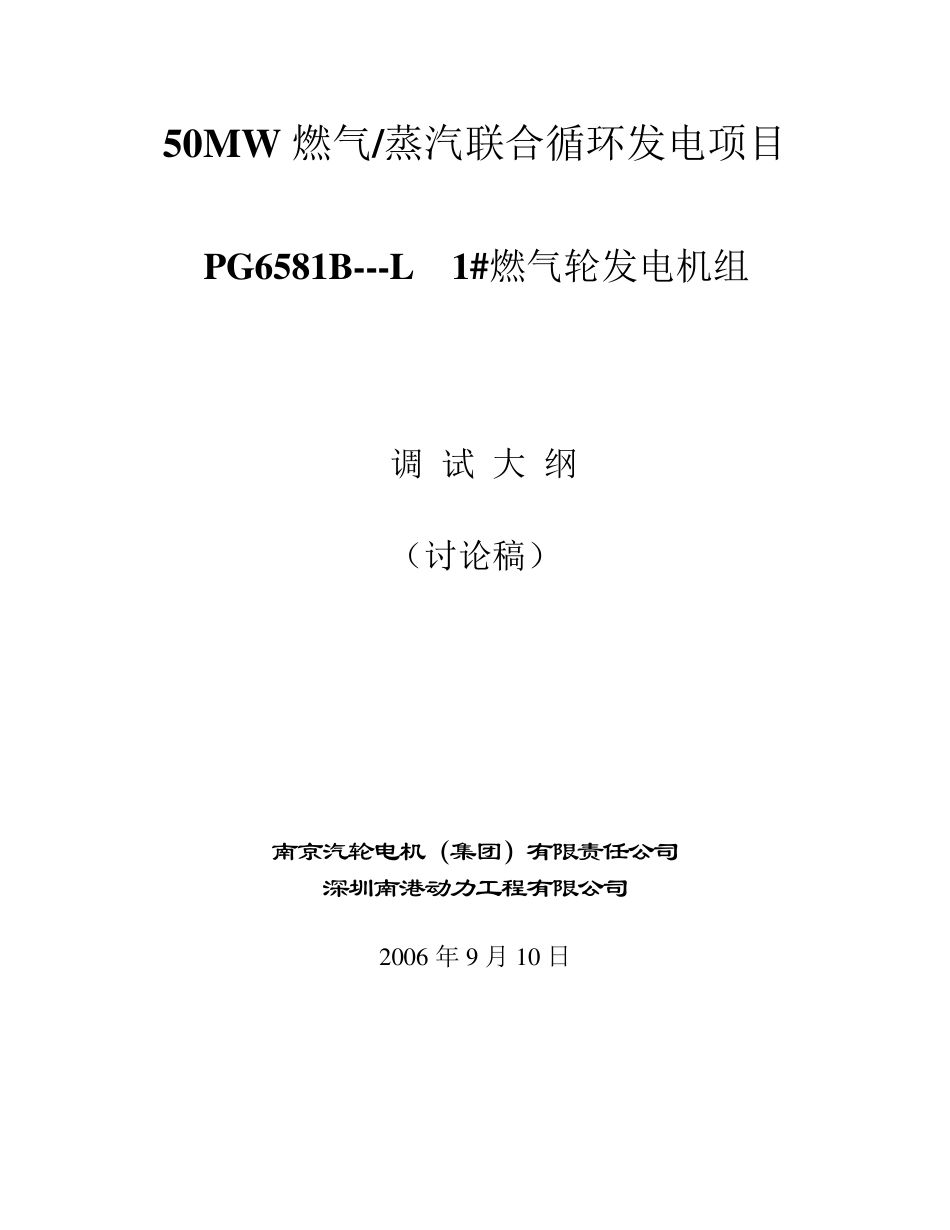

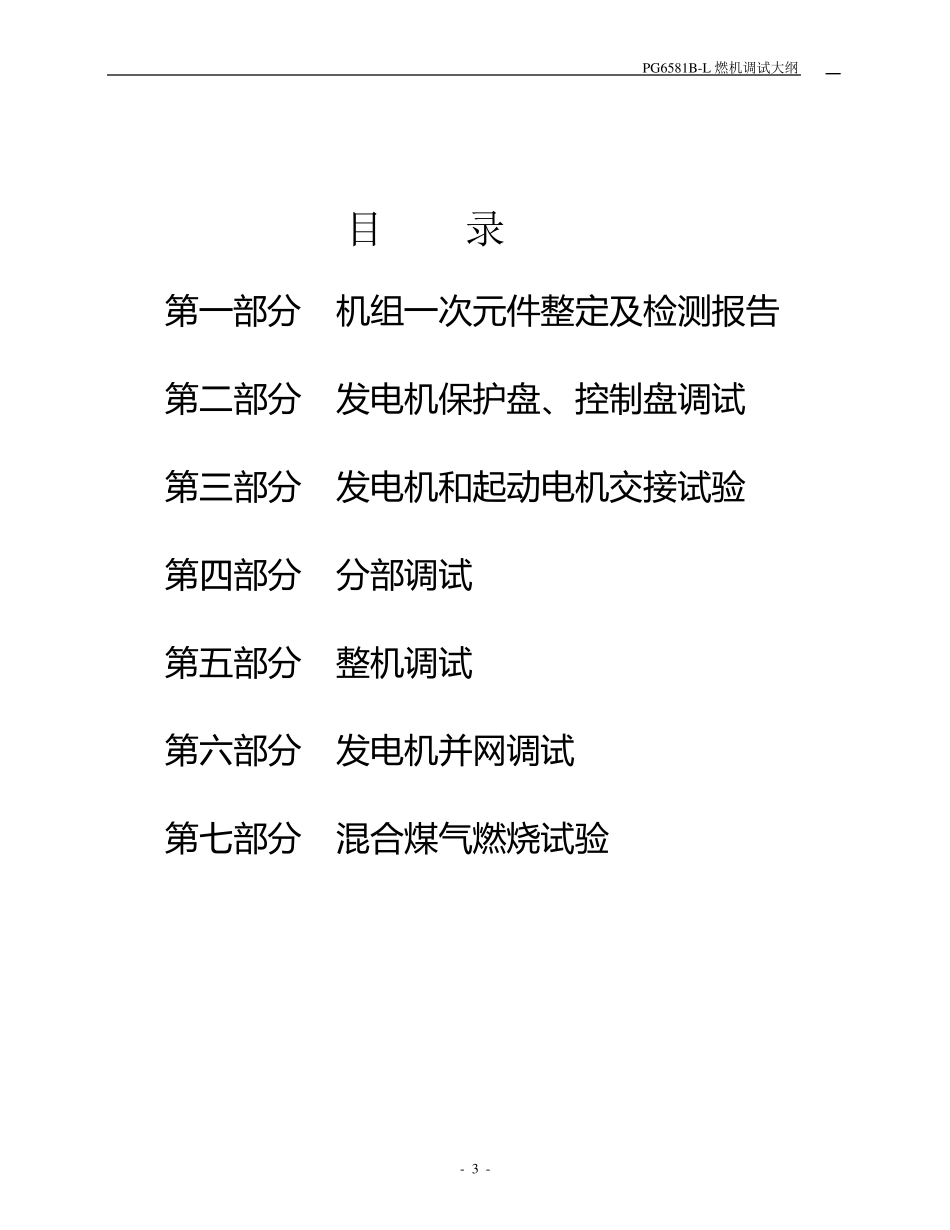

50MW 燃气/蒸汽联合循环发电项目 PG6581B---L 1#燃气轮发电机组 调 试 大 纲 （讨论稿） 南京汽轮电机（集团）有限责任公司 深圳南港动力工程有限公司 2 0 0 6 年 9 月 1 0 日 PG6581B-L 燃机调试大纲 - 2 - 编制： 校对： 审核： PG6581B-L 燃机调试大纲 - 3 - 目 录 第 一 部 分 机 组 一 次 元 件 整 定 及 检 测 报 告 第 二 部 分 发 电 机 保 护 盘 、控制盘 调试 第 三部 分 发 电 机 和起动电 机 交接试验 第 四部 分 分 部 调试 第 五部 分 整 机 调试 第 六部 分 发 电 机 并网调试 第 七部 分 混合煤气燃烧试验 PG6581B-L 燃机调试大纲 - 4 - 第 一 部 分 机 组 一次元件整定及检测报告 PG6581B-L 燃机调试大纲 - 5 - 1.1 温 度 开 关 整 定 值记录表： 序号 代码 名称 整定值 校验结果 1 26QN-1 滑油油温正常 增至10 ±2.7℃打开 2 26QL-1 滑油温度低报警 减至15.5±2.7℃闭合 3 26QA-1 滑油母管温度高报警 增至74 ±1.6℃打开 4 26QT-1A 滑油母管温度高遮断 增至79.4±1.6℃打开 5 26QT-1B 滑油母管温度高遮断 增至79.4±1.6℃打开 6 26BT-1 轮机间温度高温报警 增至149 ±2.7℃打开 7 26BT-2 轮机间温度开关-停 88BT 减至35 ±2.7℃打开 1.2 压力开 关 整 定 值记录表： 序号 代码 名称 整定值 校验结果 1 63QL 滑油压力低报警压力开关 油压低起动 88QE 增至0.138 ±0.014MPa 打开 减至0.041±0.007MPa 闭合 2 63QA-2 滑油压力低报警压力开关 油压低起动 88QA 增至0.110±0.014MPa 闭合 减至0.083±0.007MPa 打开 3 63AD-1 雾化空气压差开关 增至0.076±0.021MPa 闭合 减至0.041±0.014MPa 打开 4 63HQ-1 液压油压力低报警开关 油压低起动 88HQ 增至7.93 ±0.28MPa 闭合 减至7.24 ±0.21MPa 打开 5 63HL-1 液体燃料截至阀液压 遮断压力开关 增至0.166±0.014MPa 闭合 减至0.138±0.007MPa 打开 6 63HL-2 液体燃料截至阀液压 遮断压力开关 增至0.166±0.014MPa 闭合 减至0.138±0.007MPa 打开 7 63HL-3 液体燃料截至阀液压 遮断压力开关 增至0.166±0.014MPa 闭合 减至0.138±0.007MPa 打开 8 63HG-1 液体燃料截至阀液压 遮断压力开关 增至0.166±0.014MPa 闭合 减至0.138±0.00...
