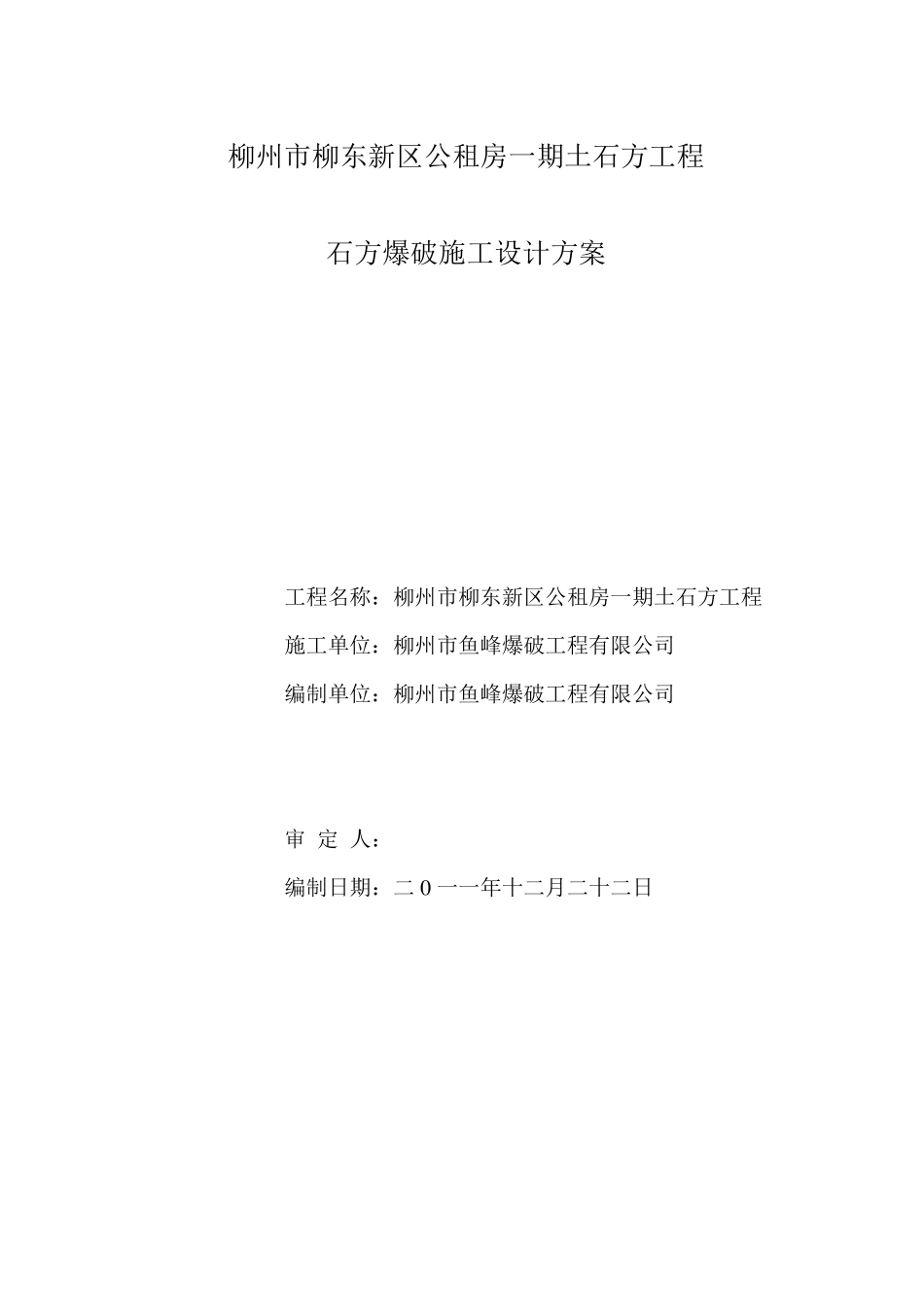

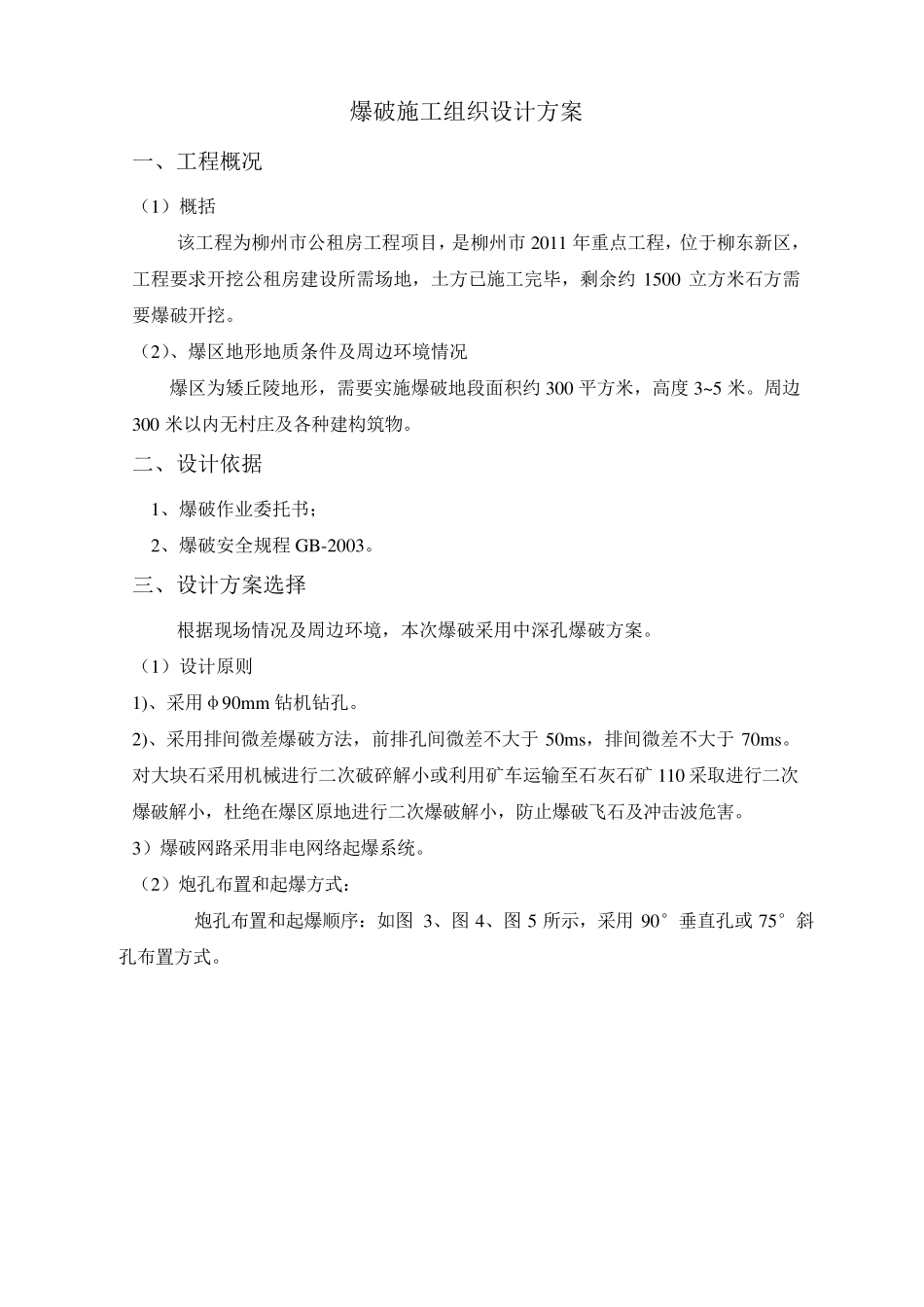

柳州市柳东新区公租房一期土石方工程 石方爆破施工设计方案 工程名称:柳州市柳东新区公租房一期土石方工程 施工单位:柳州市鱼峰爆破工程有限公司 编制单位:柳州市鱼峰爆破工程有限公司 * * ***** * * ***** 审 定 人: 编制日期:二 0 一一年十二月二十二日 爆破施工组织设计方案 一、工程概况 (1)概括 该工程为柳州市公租房工程项目,是柳州市 2011 年重点工程,位于柳东新区,工程要求开挖公租房建设所需场地,土方已施工完毕,剩余约 1500 立方米石方需要爆破开挖。 (2)、爆区地形地质条件及周边环境情况 爆区为矮丘陵地形,需要实施爆破地段面积约 300 平方米,高度 3~5 米。周边300 米以内无村庄及各种建构筑物。 二、设计依据 1、爆破作业委托书; 2、爆破安全规程 GB-2003。 三、设计方案选择 根据现场情况及周边环境,本次爆破采用中深孔爆破方案。 (1)设计原则 1)、采用φ90mm 钻机钻孔。 2)、采用排间微差爆破方法,前排孔间微差不大于 50ms,排间微差不大于 70ms。对大块石采用机械进行二次破碎解小或利用矿车运输至石灰石矿110 采取进行二次爆破解小,杜绝在爆区原地进行二次爆破解小,防止爆破飞石及冲击波危害。 3)爆破网路采用非电网络起爆系统。 (2)炮孔布置和起爆方式: 炮孔布置和起爆顺序:如图3、图4、图5 所示,采用 90°垂直孔或75°斜孔布置方式。 说明:图中数字表示起爆顺序 图3 .4 炮孔布置与起爆顺序图 图5 炮孔布置剖面图 (3)爆破参数选择 1)、炮孔直径 D:D=90m m 。 2)、炮孔深度 H:H=台阶高度+超深 1 米; 3)、底盘抵抗线 W:W=25~35D; 4)、炮孔孔距 a:a=1~1.2W 5)、炮孔排距 b:b=0.85a 6)、炮孔超深h1=1 米 7)、填塞长度L1:L1=1.1b~1.3b 8)、装药长度L2:L2=L-L1 9)、炸药单耗q:q=0.4kg/m3 10)、单孔装药量Q:Q后=a*b*H*q或Q前=a*W*H*q (4)装药结构与爆破网路设计 1)、装药结构 中深孔爆破采用连续装药结构。起爆药包用乳化炸药制成,Φ90 钻选用Φ70mm的药卷,插入雷管接导线引至孔口以外。药包放于孔内距孔底距离相当于装药长度1/3的地方。装药结构如图 5。 2)、爆破网路设计 a、根据现场环境和施工要求,炸药主要采用膨化硝铵炸药,配合使用乳化炸药(主要在孔内潮湿多水或作为起爆药包及浅眼爆破等情况下使用)。雷管采用非电毫秒延期雷管。 b、起爆器材:选用1~10 段毫秒非电雷管起爆,起...
