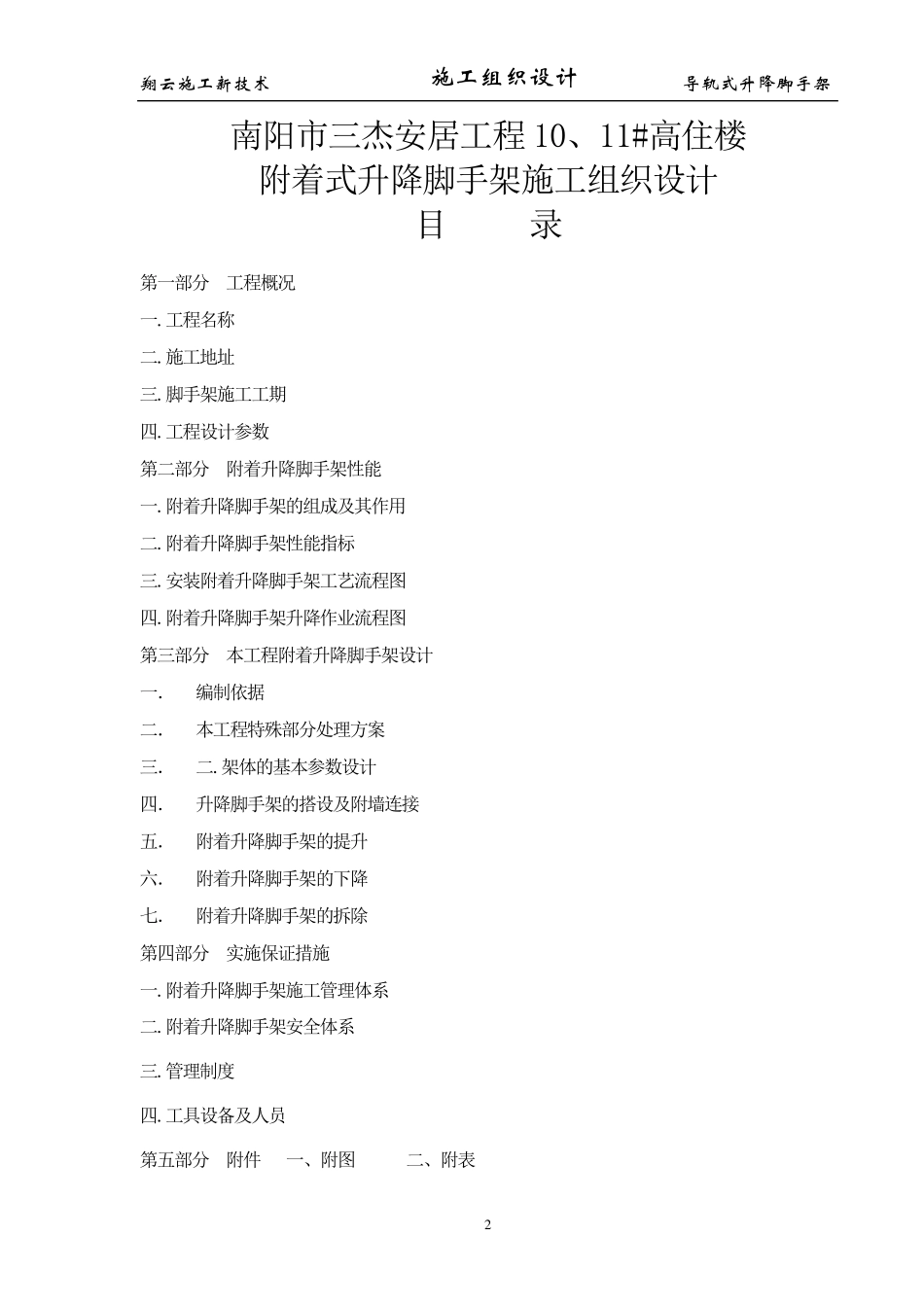

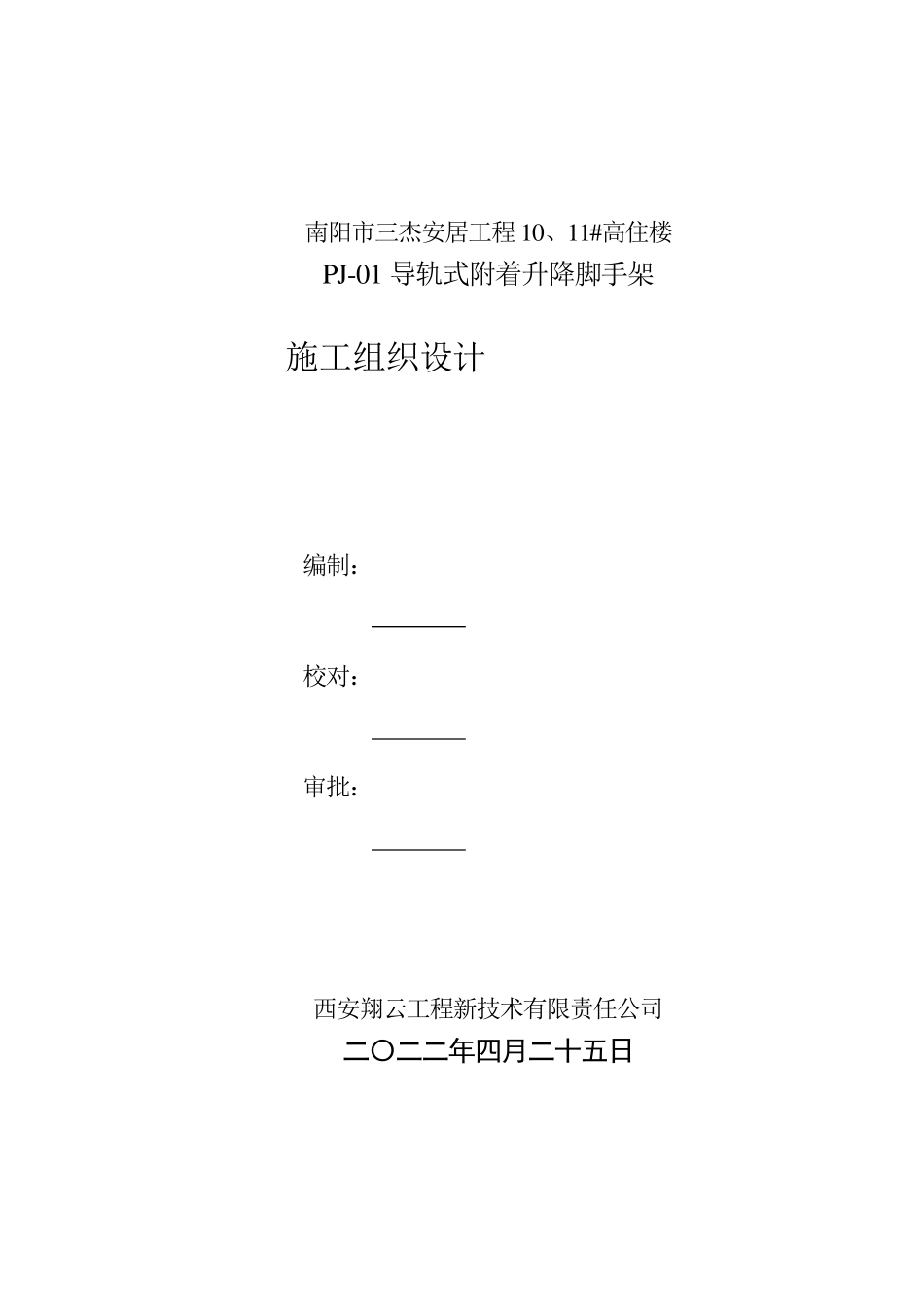

南阳市三杰安居工程10、11#高住楼 PJ-01 导轨式附着升降脚手架 施工组织设计 编制： 校对： 审批： 西安翔云工程新技术有限责任公司 二〇二二年四月二十五日 翔云施工新技术 施工组织设计 导轨式升降脚手架 2 南阳市三杰安居工程10、11#高住楼 附着式升降脚手架施工组织设计 目 录 第一部分 工程概况 一.工程名称 二.施工地址 三.脚手架施工工期 四.工程设计参数 第二部分 附着升降脚手架性能 一.附着升降脚手架的组成及其作用 二.附着升降脚手架性能指标 三.安装附着升降脚手架工艺流程图 四.附着升降脚手架升降作业流程图 第三部分 本工程附着升降脚手架设计 一． 编制依据 二． 本工程特殊部分处理方案 三． 二.架体的基本参数设计 四． 升降脚手架的搭设及附墙连接 五． 附着升降脚手架的提升 六． 附着升降脚手架的下降 七． 附着升降脚手架的拆除 第四部分 实施保证措施 一.附着升降脚手架施工管理体系 二.附着升降脚手架安全体系 三.管理制度 四.工具设备及人员 第五部分 附件 一、附图 二、附表 翔云施工新技术 施工组织设计 导轨式升降脚手架 3 第一部分 工程概况 一. 工程名称：南阳市三杰安居工程10、11#高住楼 二.施工地址：南阳市 三.工程设计参数： 总高 约 40 米 总层数 地上 12 层 标准层高 约 40 米 标准层层高 3 米 标准层层数 12 层 标准层外墙沿边周长 约 150 米 架体覆盖外墙面积 约 5000m2 标准层外墙变化特殊部分：外墙较为平整 施工脚手架的要求：本工程附着升降脚手架的施工范围为：第2 层至第12 层。第1 层搭设普通落地架。 四.施工现场布置 塔吊位置：按工地实际情况安排。 人货梯位置：按工地实际情况安排。 第二部分 附着式升降脚手架性能 1.1.架体:主要由底部水平支撑框架、脚手架、脚手板、安全网、翻板等组成。水平支撑框架及竖向主框架承受自重及上部传来的脚手架体系恒载和施工活荷载、部分风载等，并将其传递到建筑物上。 1.2.主框架:既是架体的承力构件，又是防倾导轨装置。 作业时，提升机构钢挑梁先与建筑主体连接，无相对运动 。架体通过 钢挑梁、提升葫 芦 与主框架导轨共 同 作用 ，沿导轮 导轨装置上下 滑 动 ，完 成升、降作业； 升、降至锁 定位置，架体由主框架、拉 接钢丝 绳 与墙体直 接连接卸 荷。 1.3.导轮 导轨与顶 墙轮 装置: 主要作用 ：防止 升降脚手架...
