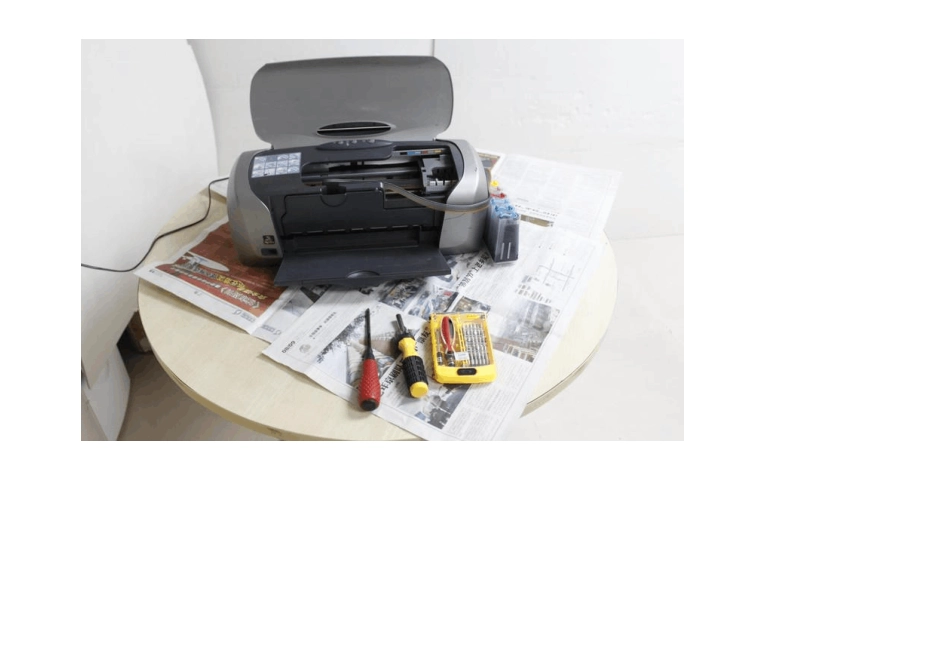

前几天入手了一款爱普生R 230 喷墨打印机,打印效果让我惊叹,不愧是六色墨盒设计色彩表现力还是相当惊人的。我闲来无事,所以决定拆它一拆如果您要是想更换里边的部件的话那就来对了,我这也是第一次拆解很多地方也不懂,所以有点暴力,有更好的办法希望大家也及时的提出来,让我也学习一下。废话不多说了,从头开始上图了。 (由于内容和图片比较多,所以我就分开分享了,分成几部慢慢道来,稍微有点乱大家凑合看吧,希望对大家能有所帮助) 等待被宰割的爱普生 r230 喷墨打印机 先拆掉连供的卡子 然后去掉墨盒上固定排管的卡子(要小心因为排管比较软,所以撬动的时候不要太用力,小心漏墨墨水横流!) 卡子已经取下,很轻松! 排管用东西系上点,以防不测。避免操作失误墨水流的太快! 拔下内墨盒上的排管,有点脏,忍一忍就过去了! 全部拔下后,排管放高避免墨水流出! 拆下来的连供 前面,连供已经拆解完毕,接下来就拆了它的墨盒,让大家更深一步了解爱普生 R 230 这款实用的打印机,争取做到小故障不求人哈哈,好了上图! 重温一下第一部里的最后一部,我们就从这里开始! 按顺序拿掉墨盒,从黑色开始,要轻一些小心别破坏了墨盒的芯片 来个特写,让家大家仔细的看看这个墨盒! 按照顺序已经全部拆下了,码放整齐来个特写吧! 看看被掏空的墨车里结构,其实感觉挺简单的哈哈! 看看缺墨的灯已经亮了,来个整体的哈哈,不错吧! 就在我得意和捉摸下一部要怎么做的时候,放在一边的墨盒悲剧了!!!哗哗的啊,弄得那都是(有图有真相)大家要小心啊! 前面两部爱普生R 230 拆机图已经把这台打印机最好拆解的部分弄完了,我们接下来就上点猛料,拆散它。 回顾第二部,墨盒已经被拿出! 我感觉要是拆的话先找螺丝,大方向应该没有错哈哈,后面找到三颗,忽然发现打印机的螺丝真少啊! 先把这三颗螺丝干掉,再说,别忘了顺序啊! 拆侧盖的时候很费劲,用小改锥用力向下挤压有方向箭那个孔的卡子,一按就下去了,轻轻敲起,傍边也有卡子,我掰坏了两个才注意到,您得小心了大部分卡子都有箭头的,慢慢试着撬开。 这就算拆下来了,大家看看吧,可以看到电路,齿轮和小皮带,电路咱们不懂,但是齿轮和小皮带要是有问题应该这样就能更换了呵呵! 在来一张侧面的,让大家看得更清楚一点! 另外一面也是一样的,步骤相同,不过要把墨车挪开,手从里边松开两个小卡子 注:墨车离开可以摸到 墨车这边的prc 电路和...
