爱普生[LQ630K]拆机换打印头线圈及维修主板VIP专享

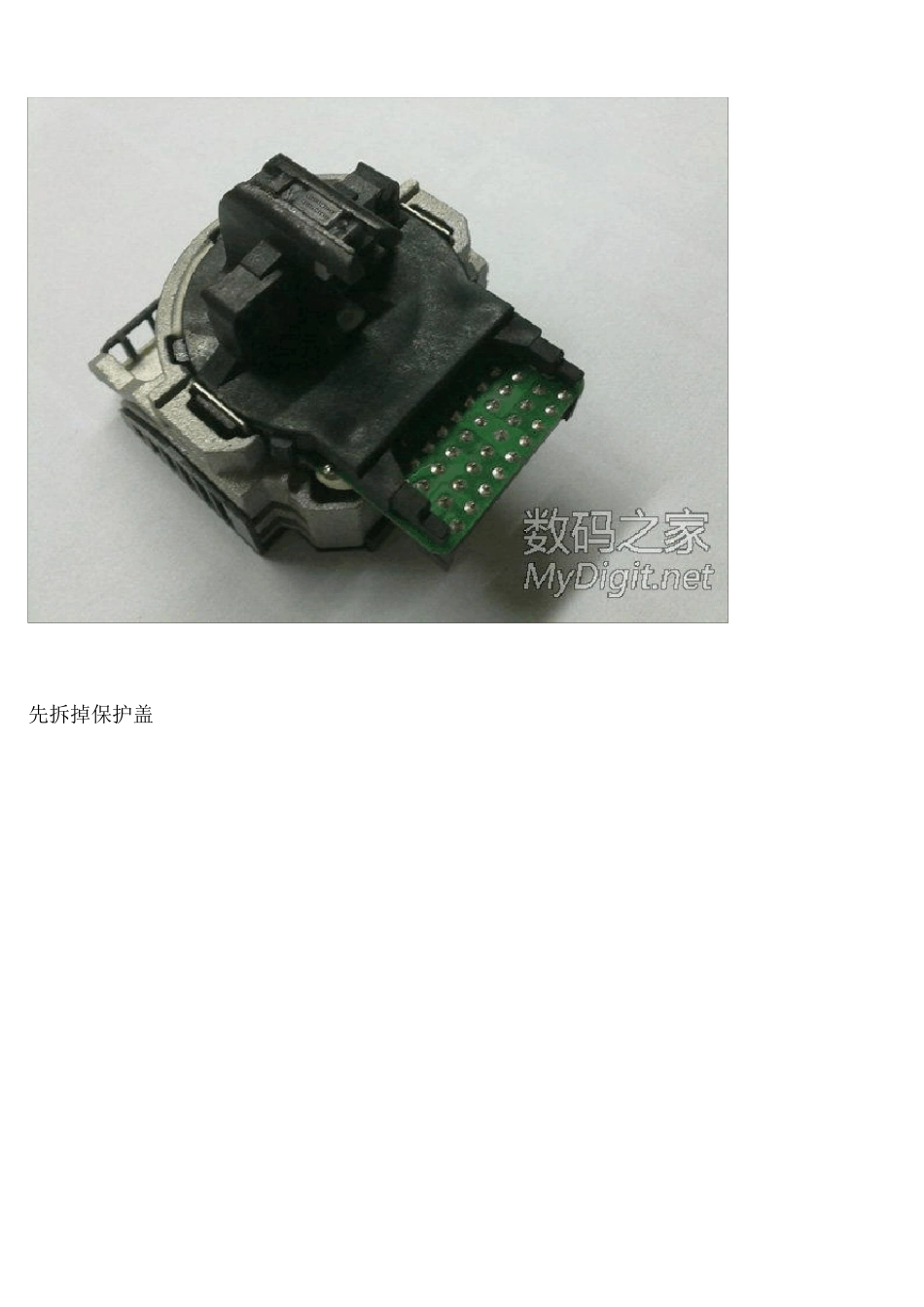

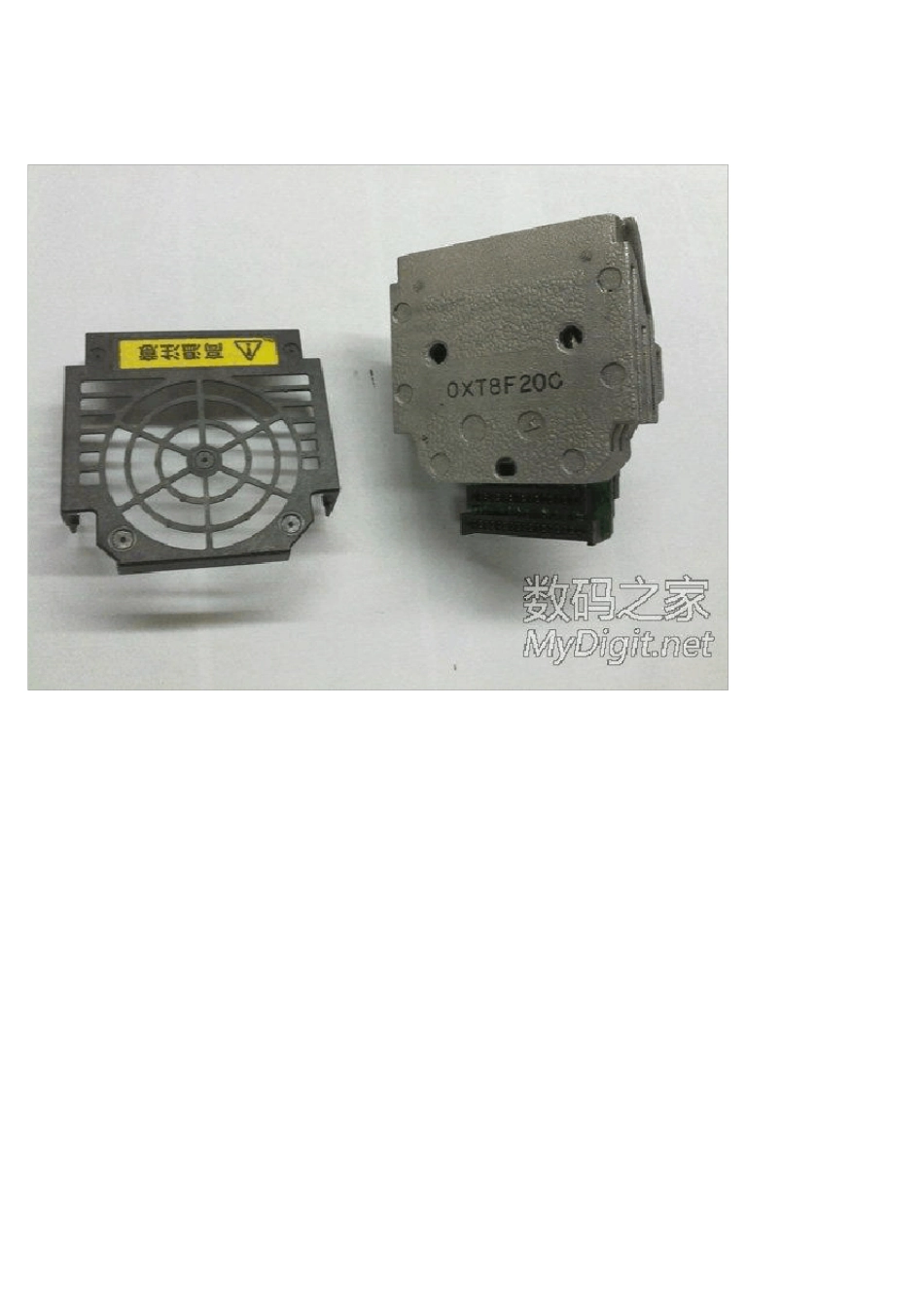

一台爱普生LQ630K 打印机本来是不通电的，其发生的故障是因为打印头线圈和主板的打印头驱动IC 烧掉了，使得线圈对地短路，才导致打印机不通电，要换掉烧坏的打印头线圈和主板的打印头驱动IC。下面就直接上图： 这里要注意，如果是烧了打印头驱动IC 的话，你必须得先换掉那个 IC，如果不换装上打印头再通电照样会烧线圈的 看了觉得可以的话留下几个 M 币表示安慰，谢谢！ 拆打印头可得小心谨慎，这里看到的电路板最上面一排的中间那个焊点是接地的，用表笔按住接地点，然后用另一支表笔按住其他的点，如果阻值在 40 左右说明是正常的，如果是0－1 说明是有问题的。 先拆掉保护盖 在拆打印头的时候可以把拆下来的部件按顺序摆放好，以免安装回去的时候不记得哪个该放什么位置 这里要提醒一下，这个东西是盖住打印针的，这上面有四个脚有缺口，但是三个是紧挨在一起的，在装回原位的时候第一个口下面的槽要对准图右边白色胶的位置。 这里开始拆针了，第一次拆的朋友得小心，别把针弄弯了，用镊子一根根取出来，老手可以用镊子一次取多根 本帖最近评分记录： 共 56 条评分 M 币 +325 hfsp M 币 +5 01-04 認真發帖 shuishou M 币 +5 2011-12-18 謝謝分享 朝、夕 M 币 +5 2011-11-06 謝謝分享 lwz642246 M 币 +8 2011-10-06 優秀文章 ps_x_boy M 币 +10 2011-10-05 动手能力强， zhangjuyi M 币 +3 2011-09-25 - weijun189 M 币 +5 2011-09-25 認真發帖 春风化雪 M 币 +3 2011-09-17 想学你为师呢 懒虫包子 M 币 +10 2011-09-13 原創內容 dushuji M 币 +5 2011-09-13 認真發帖 查看更多 隐藏 收藏 新鲜事 推荐：2 相关话题 • 拆解中崎微型票据打印机 • 出一些闲置的、拆机的、全新的东西（全出了） • 拆解惠普A516 照片打印机 • 联想M7250 打印/复印/扫描/传真一体机 拆洗激光器 关键词: 爱普生 打印头 针打 打印机 EPSON 维修必备 ★数码维修配件总批发入口：手机配件、U 盘配件、MP3 配件、数码配件、充电器、数据线、读卡器、常用工具等 ★ 分享到 淘江湖 新浪 QQ 微博 QQ 空间 开心 人人 豆瓣 网易微博 百度 鲜果 白社会 飞信 【无名指的等待】在数码之家个人成长史 ： http://bbs.mydigit.cn/read.php?tid=324417 HP 12A 硒 鼓 拆装 加 粉 全过 程 ：http://bbs.mydigit.cn/read.php?tid=295522...
