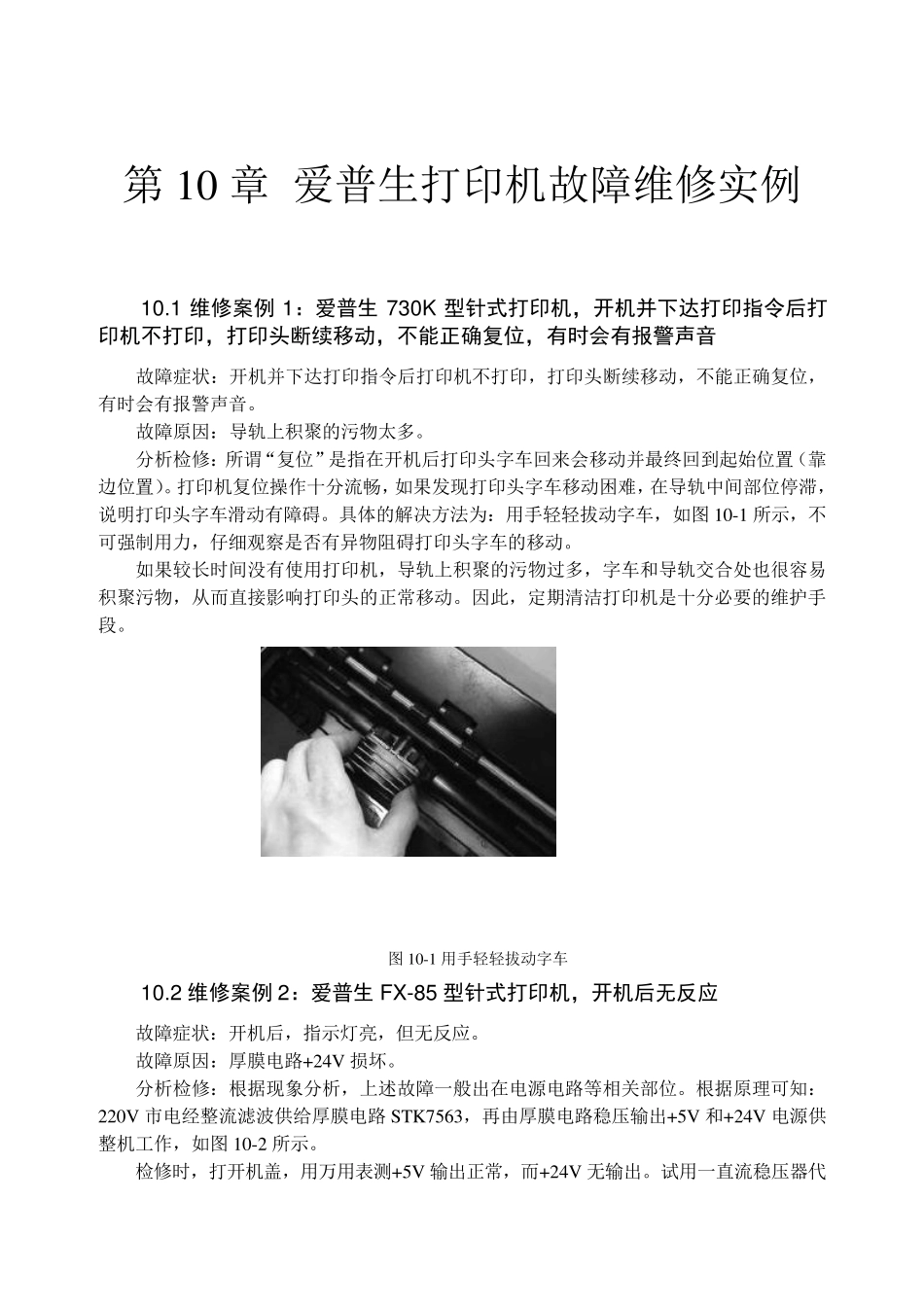

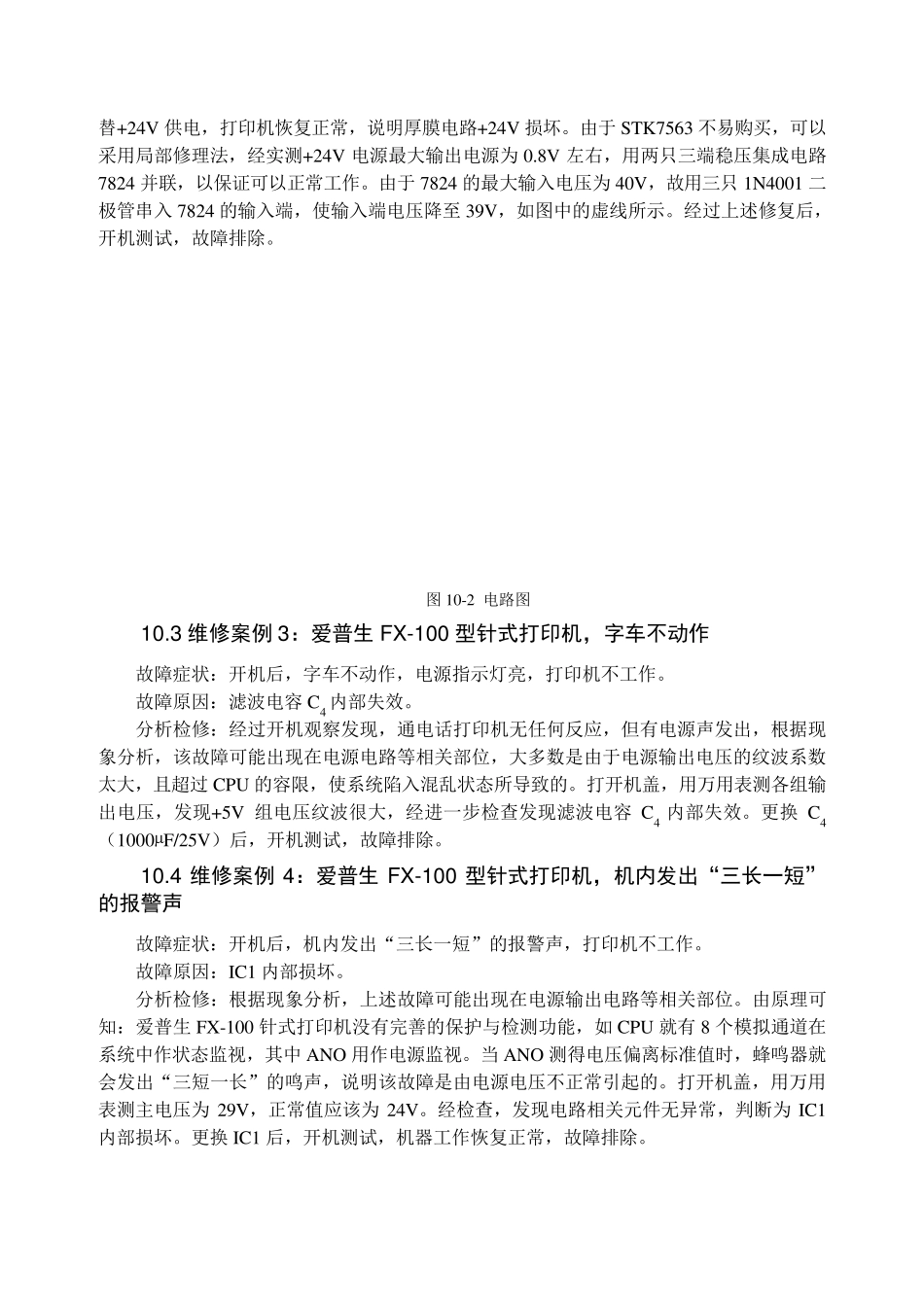

第10 章 爱普生打印机故障维修实例 10.1 维修案例1：爱普生730K 型针式打印机，开机并下达打印指令后打印机不打印，打印头断续移动，不能正确复位，有时会有报警声音 故障症状：开机并下达打印指令后打印机不打印，打印头断续移动，不能正确复位，有时会有报警声音。 故障原因：导轨上积聚的污物太多。 分析检修：所谓“复位”是指在开机后打印头字车回来会移动并最终回到起始位置（靠边位置）。打印机复位操作十分流畅，如果发现打印头字车移动困难，在导轨中间部位停滞，说明打印头字车滑动有障碍。具体的解决方法为：用手轻轻拔动字车，如图 10-1 所示，不可强制用力，仔细观察是否有异物阻碍打印头字车的移动。 如果较长时间没有使用打印机，导轨上积聚的污物过多，字车和导轨交合处也很容易积聚污物，从而直接影响打印头的正常移动。因此，定期清洁打印机是十分必要的维护手段。 图 10-1 用手轻轻拔动字车 10.2 维修案例2：爱普生FX-85 型针式打印机，开机后无反应 故障症状：开机后，指示灯亮，但无反应。 故障原因：厚膜电路+24V 损坏。 分析检修：根据现象分析，上述故障一般出在电源电路等相关部位。根据原理可知：220V 市电经整流滤波供给厚膜电路 STK7563，再由厚膜电路稳压输出+5V 和+24V 电源供整机工作，如图 10-2 所示。 检修时，打开机盖，用万用表测+5V 输出正常，而+24V 无输出。试用一直流稳压器代 替+24V 供电，打印机恢复正常，说明厚膜电路+24V 损坏。由于 STK7563 不易购买，可以采用局部修理法，经实测+24V 电源最大输出电源为 0.8V 左右，用两只三端稳压集成电路7824 并联，以保证可以正常工作。由于 7824 的最大输入电压为 40V，故用三只 1N4001 二极管串入 7824 的输入端，使输入端电压降至 39V，如图中的虚线所示。经过上述修复后，开机测试，故障排除。 图 10-2 电路图 10.3 维修案例3：爱普生FX-100 型针式打印机，字车不动作 故障症状：开机后，字车不动作，电源指示灯亮，打印机不工作。 故障原因：滤波电容 C4 内部失效。 分析检修：经过开机观察发现，通电话打印机无任何反应，但有电源声发出，根据现象分析，该故障可能出现在电源电路等相关部位，大多数是由于电源输出电压的纹波系数太大，且超过 CPU 的容限，使系统陷入混乱状态所导致的。打开机盖，用万用表测各组输出电压，发现+5V 组电压纹波很大，经进一步检查发现滤波电容 C4 内部失效...
