牌匾、门楣、灯箱

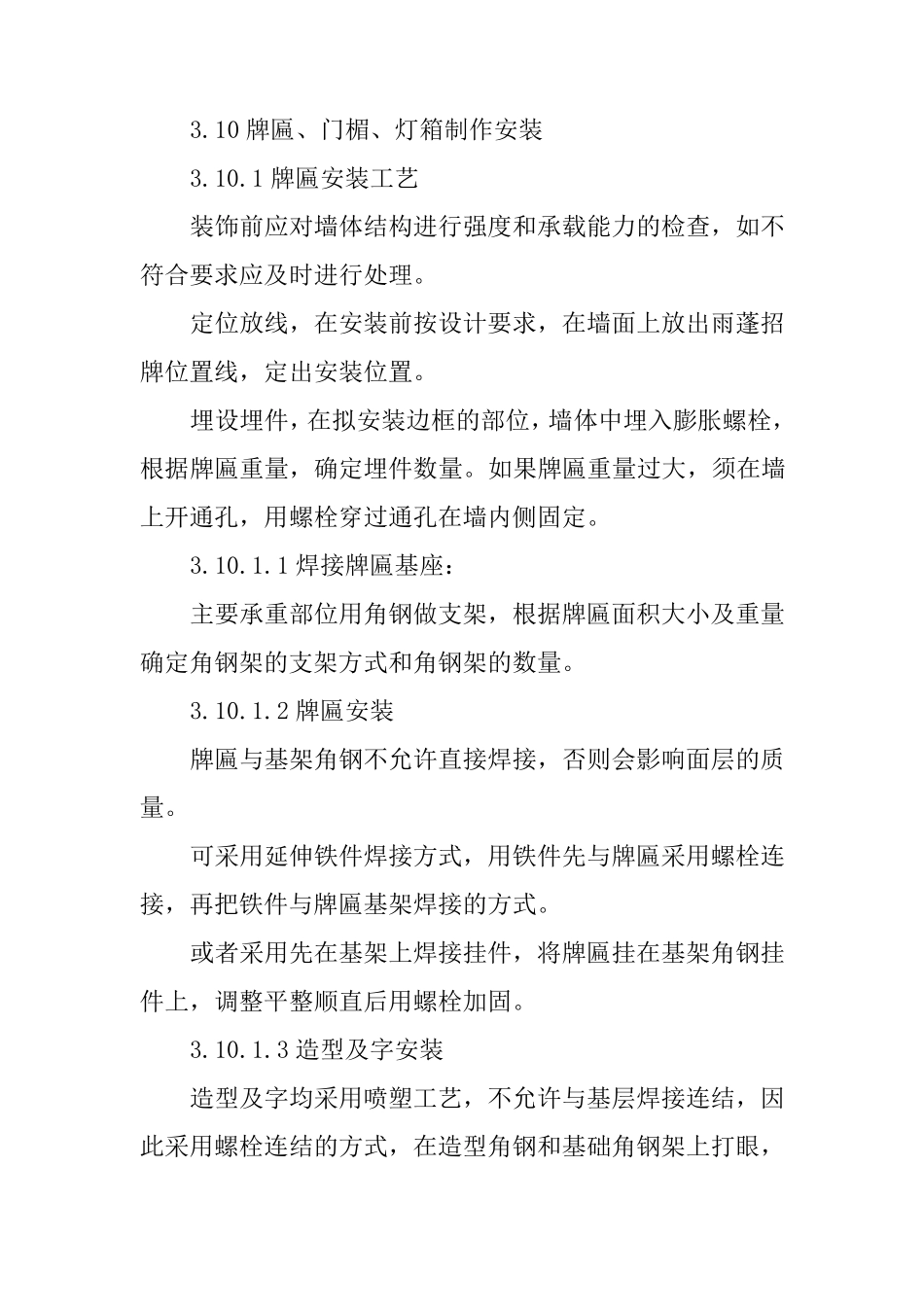

3.10 牌匾、门楣、灯箱制作安装 3.10.1 牌匾安装工艺 装饰前应对墙体结构进行强度和承载能力的检查，如不符合要求应及时进行处理。 定位放线，在安装前按设计要求，在墙面上放出雨蓬招牌位置线，定出安装位置。 埋设埋件，在拟安装边框的部位，墙体中埋入膨胀螺栓，根据牌匾重量，确定埋件数量。如果牌匾重量过大，须在墙上开通孔，用螺栓穿过通孔在墙内侧固定。 3.10.1.1 焊接牌匾基座： 主要承重部位用角钢做支架，根据牌匾面积大小及重量确定角钢架的支架方式和角钢架的数量。 3.10.1.2 牌匾安装 牌匾与基架角钢不允许直接焊接，否则会影响面层的质量。 可采用延伸铁件焊接方式，用铁件先与牌匾采用螺栓连接，再把铁件与牌匾基架焊接的方式。 或者采用先在基架上焊接挂件，将牌匾挂在基架角钢挂件上，调整平整顺直后用螺栓加固。 3.10.1.3 造型及字安装 造型及字均采用喷塑工艺，不允许与基层焊接连结，因此采用螺栓连结的方式，在造型角钢和基础角钢架上打眼，用螺栓连结，螺栓密度可现场调整。字用螺栓与牌匾连结，为增大受力面积，可在牌匾内侧螺母一端加垫片后拧紧。 安装牌匾防水灯，做防水工作及牌匾下扣板。 撕开保护膜，清洁、完工。 3.10.1.4 质量要求及注意事项 预埋件与墙体连结坚固，必要时做角钢假柱承重牌匾。 牌匾基座焊接方正，平直；垂直度、平整度偏差均不得超过 2mm，可用靠尺、塞尺、线锤等检查。 牌匾安装必须牢固。接缝紧密，平整顺直。 牌匾造型严禁焊接，要求用螺栓连结，接缝严密。 水槽用镀锌铁皮制作，防水工作完成后要求做防水试验。 焊接作业时，焊机地线尽量不要靠近牌匾 3.10.2 门楣施工要点 3.10.2.1 弹线：根据楼层标高水平线，用尺竖向量至顶棚设计标高，沿墙、柱四周弹顶棚标高水平线，并沿顶棚的标高水平线，在墙上划好龙骨分档位置 线。 3.10.2.2 安装主 龙骨吊 杆 ：在弹好顶棚标高水平线及龙骨位置 后，确 保吊 杆 下端头 的标高，按 主 龙骨位置 及吊 挂 间距 。将 吊 杆 无 螺栓丝 扣的一端与楼板预埋钢筋 连接固定 。 3.10.2.3 安装主 龙骨：配 装好吊 杆 螺母。在主 龙骨上预先 安装好吊 挂 件，按 分档线位置 使 吊 挂 件穿 入 相 应 的吊 杆 螺栓 、 拧 好 螺 母 。 主 龙 骨 相 接 时 装 好 连 接 件 ， 拉 线 调 整 标 高 起拱 和 平 直 。 安 装 洞 口 附 加 龙 骨 ， ...
