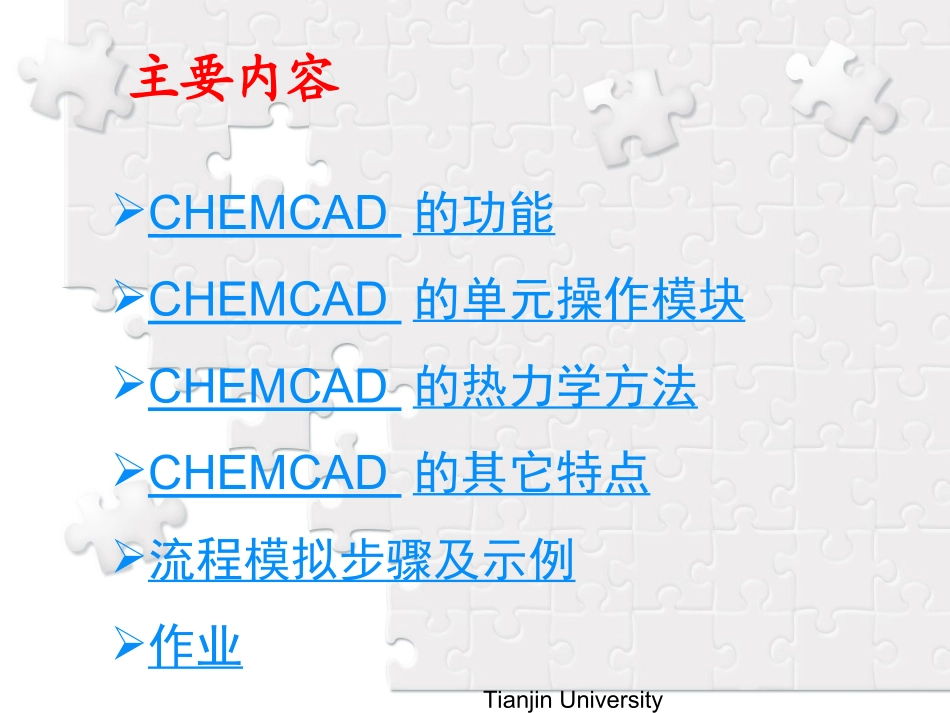

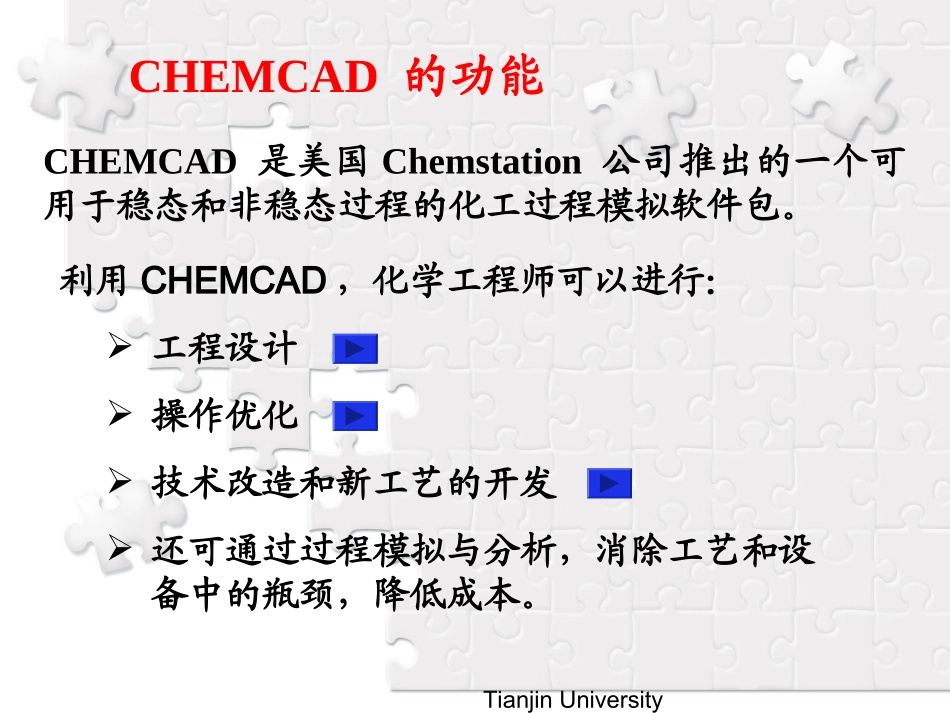

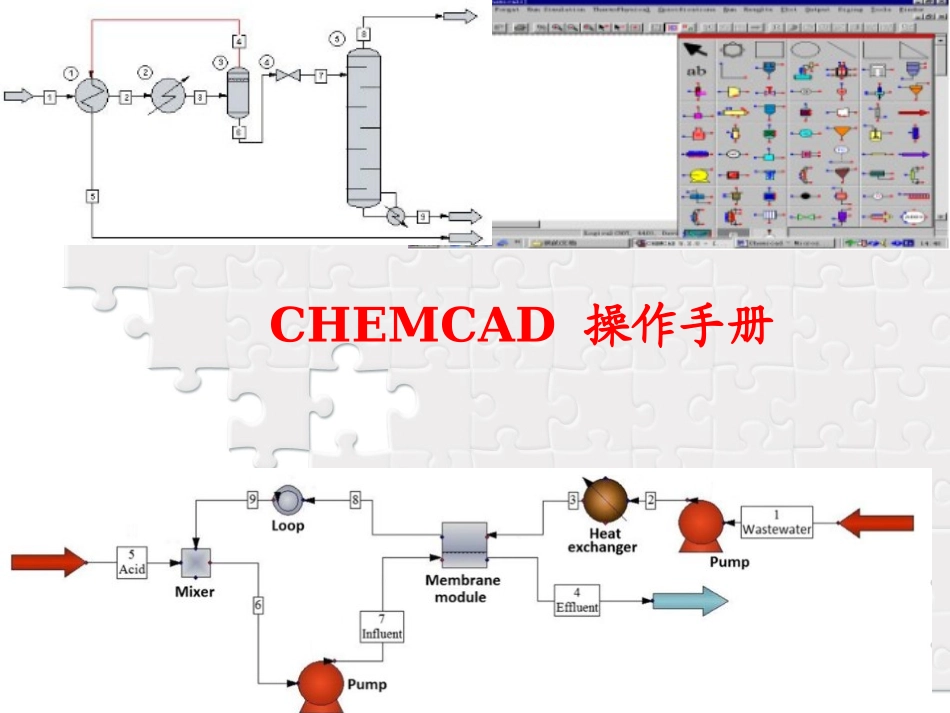

CHEMCAD操作手册TianjinUniversity主要内容CHEMCAD的功能CHEMCAD的单元操作模块CHEMCAD的热力学方法CHEMCAD的其它特点流程模拟步骤及示例作业TianjinUniversityCHEMCAD的功能CHEMCAD是美国Chemstation公司推出的一个可用于稳态和非稳态过程的化工过程模拟软件包。利用CHEMCAD，化学工程师可以进行：工程设计操作优化技术改造和新工艺的开发还可通过过程模拟与分析，消除工艺和设备中的瓶颈，降低成本。工程设计通过一系列的工况模拟，可以优化工艺设计、避免错误、估计工艺条件变化对整个装置性能的影响，以确保工厂能在较大范围的操作条件内良好运行。。方便地进行各种主要设备的核算和设计。ChemCAD还提供了设备价格估算功能，用户可以对设备的价格进行初步估算。操作优化改进工厂操作、提高产品产率以及减少能量消耗的有力工具确定在原料、产品要求和环境条件发生变化时操作条件应该发生的变化技术改造ChemCAD也可模拟研究工厂合理化方案，以消除“瓶颈”问题；模拟研究采用先进技术改善工厂状况的可行性，如采用改进的催化剂、新溶剂或新的工艺过程操作单元。CHEMCAD的单元操作模块蒸馏、汽提、吸收、萃取、共沸、三相共沸、共沸蒸馏、三相蒸馏、电解质蒸馏、反应蒸馏；反应器、热交换器、压缩机、泵、加热炉、控制器、透平、膨胀机；结晶罐、离心机、旋风分离器、湿式旋风分离器、文氏洗气器、袋式过滤机、真空过滤机、压碎机、研磨机、静电收集器、干燥机、洗涤机、沉淀分离器；间歇蒸馏、间歇反应器、PID控制模块、流量控制阀、计录器模块(选项)。CHEMCAD的热力学方法标准、共享、用户三种组分数据库。约2000多种纯物质允许用户添加多达2000个组分到数据库中，可以定义烃类虚拟组分用于炼油计算，也可以通过中立文件嵌入物性数据。8000多对二元交互作用参数；并提供回归功能回归二元交互作用参数。提供了热力学和传递性质计算软件包CHEMCAD的热力学方法大量的最新的热平衡和相平衡的计算方法，包含近50种K值计算方法、10余种焓计算方法。可以处理多相系统，也可考虑汽相缔合的影响。有处理固体功能。对含氢系统，采用一种特殊方法进行处理，可以可靠预测含氢混合物的反常泡点现象。提供了热力学专家系统，可以帮助用户选择合适的K值和焓值计算方法。对于不同单元或不同塔板可以应用不同的热力学方法或不同的二元交互作用参数。CHEMCAD的其它特点支持各种输出设备：如果AutoCAD和ChemCAD都安装在同一个计算机上，用户可以规定包含AutoCAD的位置，所有由ChemCAD产生的DXF文件都会自动存到AutoCAD目录中。界面友好：通过Window交互操作功能，使用者可以迅速而容易地在ChemCAD和其它应用程序之间传送模拟数据。CHEMCAD的其它特点详尽的帮助系统完成问题的每一步时，ChemCAD都会查对那一步完成的情况。“Onelinehelp”也是ChemCAD的一个特点。“F1”帮助可以解答用户的大部分疑问。输入系统采用了专家检测系统，使用户不必费心检查输入是否有遗漏或语句错误。提供了一套热力学专家系统，输入温度和压力范围，ChemCAD根据组分及输入数据推荐一个合适的热力学方法，访问CHEMCAD网站，即www.chemstations.net，可以了解CHEMCAD最新进展，获得技术支持。CHEMCAD的其它特点作业和工况管理方便用户可以方便地恢复、拷贝或删除流程；对每个项目，可输入帐号和一些描述性语言；可以记录每个项目所花费的时间；每一个作业只对应于一个文件。使用灵活：可以定义新增组分、图标和符号，用户也可以利用简单的计算机语言建立自己的设备模型和计算程序。多用户可以在不同的目录中定义自己的组分、图标和符号，互不干扰。CHEMCAD的其它特点强大的计算和分析功能可以求解几乎所有的单元操作，对非常复杂的循环回路也可以轻松处理；可以指定断裂流股，可以通过RUN指令方便地控制计算顺序，这对全流程模拟的收敛非常有利，可以加速循环的收敛；自动计算功能具备先进的交互特性，允许用户不定义物流的流率来确定物流的组成；具有先进的优化和分析功能。灵敏度分析模块可以定义2个...
