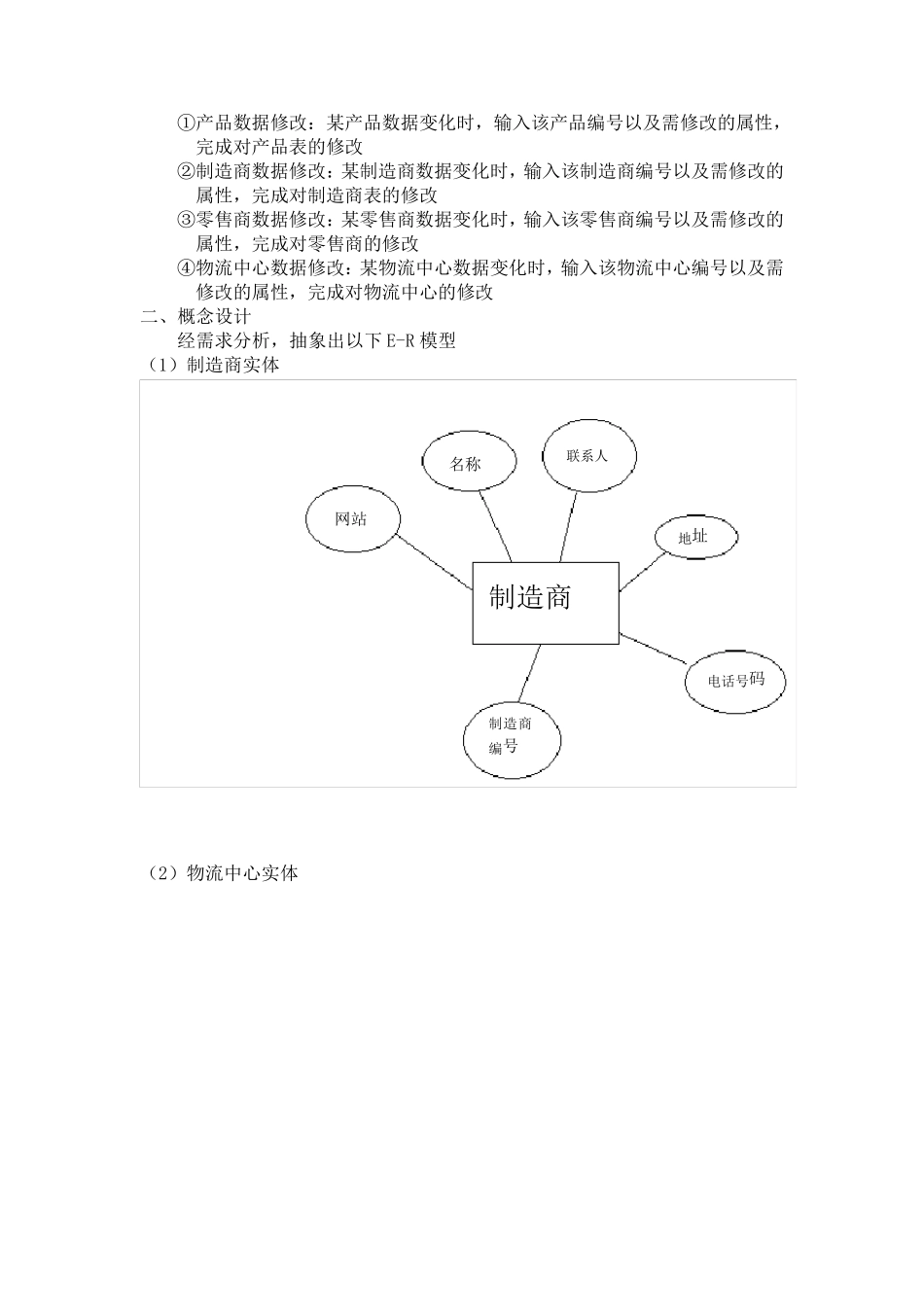

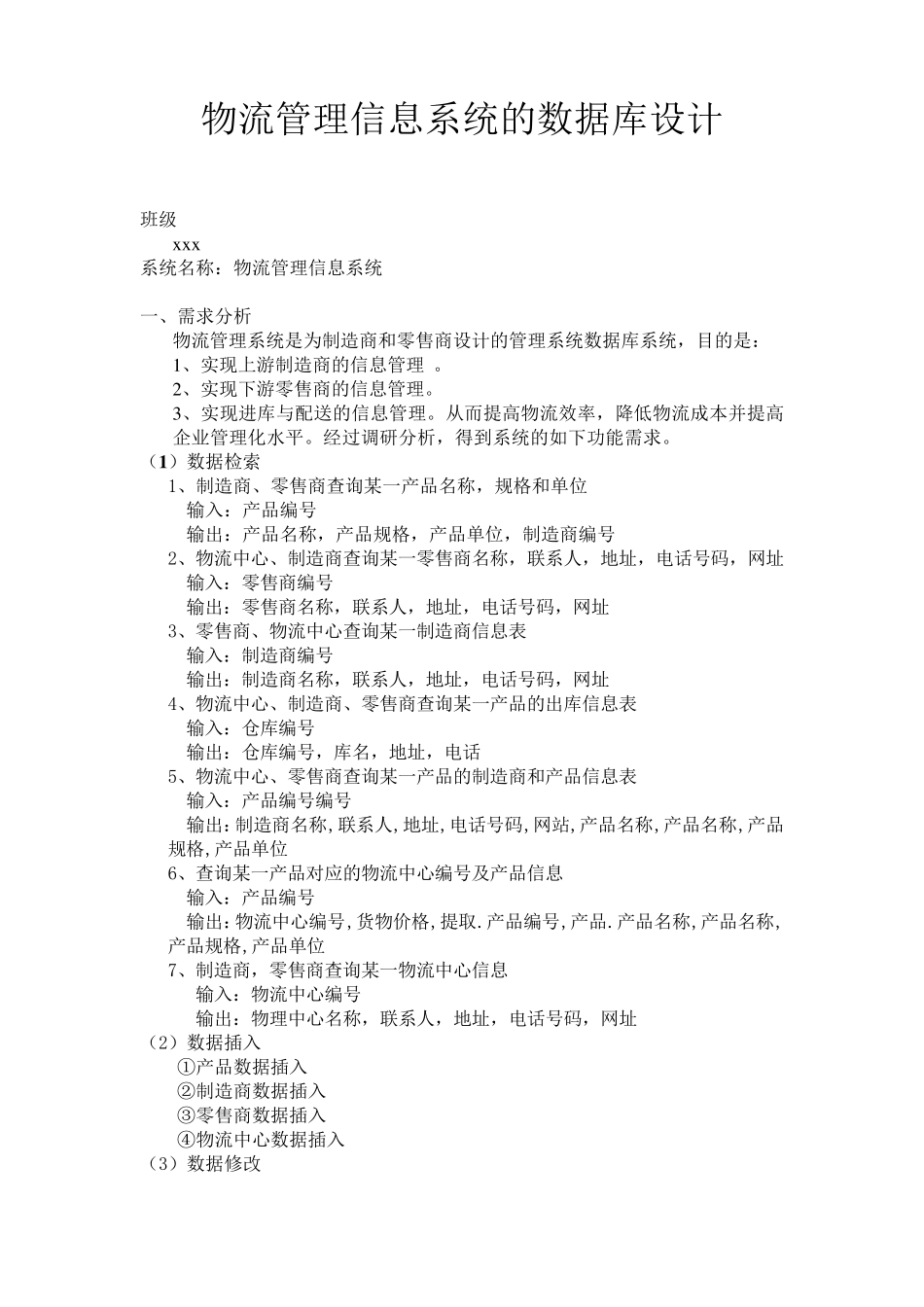

物流管理信息系统的数据库设计 班级 x x x 系统名称：物流管理信息系统 一、需求分析 物流管理系统是为制造商和零售商设计的管理系统数据库系统，目的是： 1 、实现上游制造商的信息管理 。 2 、实现下游零售商的信息管理。 3 、实现进库与配送的信息管理。从而提高物流效率，降低物流成本并提高企业管理化水平。经过调研分析，得到系统的如下功能需求。 （1 ）数据检索 1、制造商、零售商查询某一产品名称，规格和单位 输入：产品编号 输出：产品名称，产品规格，产品单位，制造商编号 2、物流中心、制造商查询某一零售商名称，联系人，地址，电话号码，网址 输入：零售商编号 输出：零售商名称，联系人，地址，电话号码，网址 3、零售商、物流中心查询某一制造商信息表 输入：制造商编号 输出：制造商名称，联系人，地址，电话号码，网址 4、物流中心、制造商、零售商查询某一产品的出库信息表 输入：仓库编号 输出：仓库编号，库名，地址，电话 5、物流中心、零售商查询某一产品的制造商和产品信息表 输入：产品编号编号 输出：制造商名称,联系人,地址,电话号码,网站,产品名称,产品名称,产品规格,产品单位 6、查询某一产品对应的物流中心编号及产品信息 输入：产品编号 输出：物流中心编号,货物价格,提取.产品编号,产品.产品名称,产品名称,产品规格,产品单位 7、制造商，零售商查询某一物流中心信息 输入：物流中心编号 输出：物理中心名称，联系人，地址，电话号码，网址 （2）数据插入 ①产品数据插入 ②制造商数据插入 ③零售商数据插入 ④物流中心数据插入 （3）数据修改 ①产品数据修改：某产品数据变化时，输入该产品编号以及需修改的属性，完成对产品表的修改 ②制造商数据修改：某制造商数据变化时，输入该制造商编号以及需修改的属性，完成对制造商表的修改 ③零售商数据修改：某零售商数据变化时，输入该零售商编号以及需修改的属性，完成对零售商的修改 ④物流中心数据修改：某物流中心数据变化时，输入该物流中心编号以及需修改的属性，完成对物流中心的修改 二、概念设计 经需求分析，抽象出以下 E-R 模型 （1）制造商实体 （2）物流中心实体 制造商 网站 名称 联系人 地址 电话号码 制造商编号 （3）零售商实体 网站 名称 联系人 地址 物流中心 电话号码 物流中 心编号 零售商 网站 名称 联系人 地址 电话号码 零售商编号 （4）产品实体 （5）仓...
