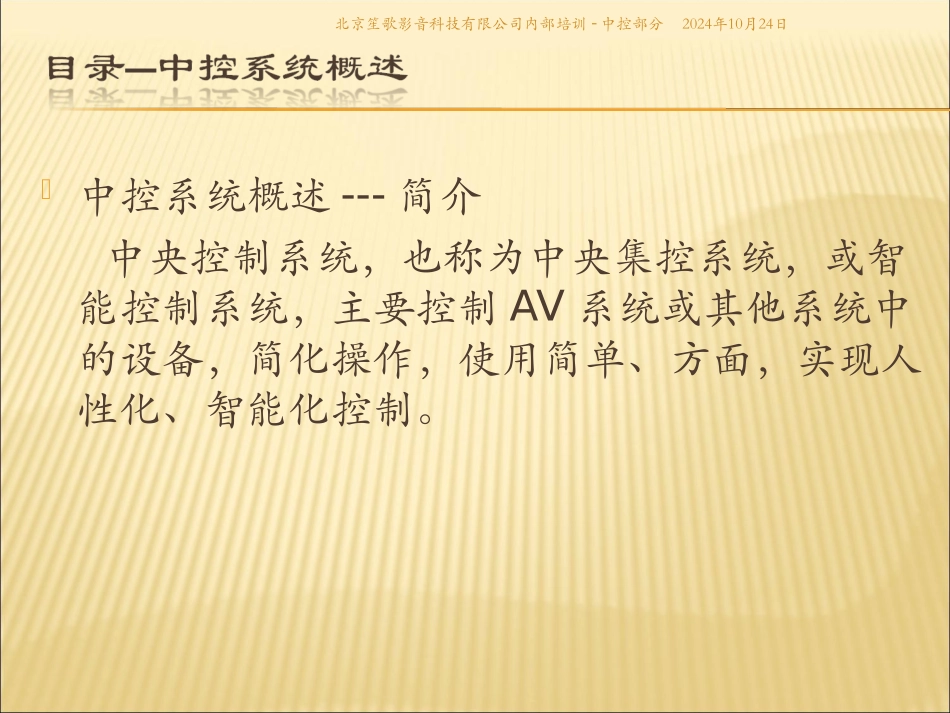

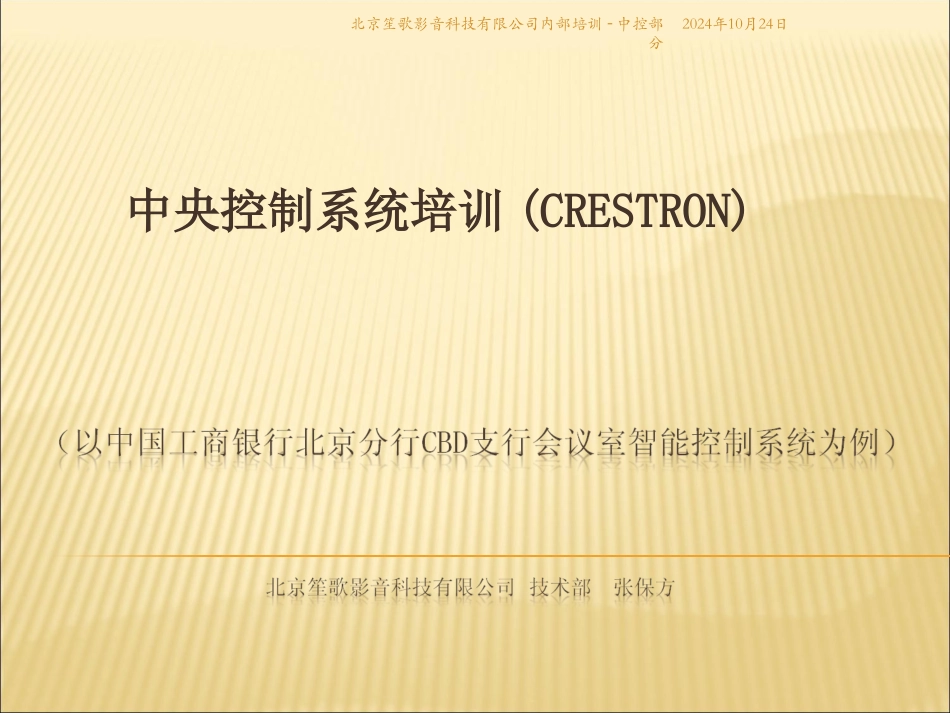

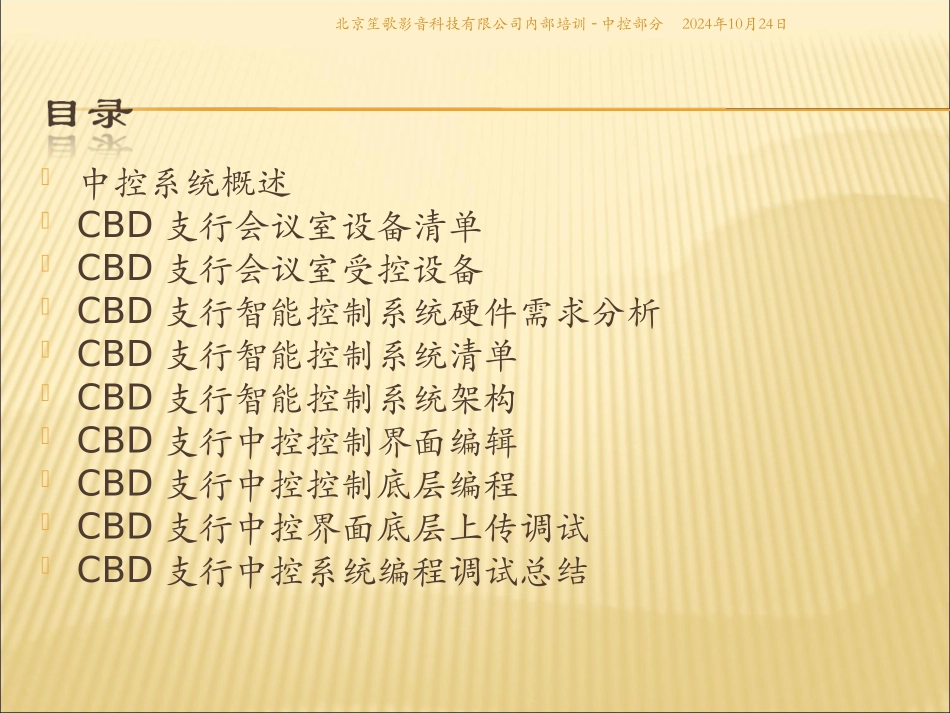

中央控制系统培训(CRESTRON)2024年10月24日北京笙歌影音科技有限公司内部培训-中控部分中控系统概述CBD支行会议室设备清单CBD支行会议室受控设备CBD支行智能控制系统硬件需求分析CBD支行智能控制系统清单CBD支行智能控制系统架构CBD支行中控控制界面编辑CBD支行中控控制底层编程CBD支行中控界面底层上传调试CBD支行中控系统编程调试总结2024年10月24日北京笙歌影音科技有限公司内部培训-中控部分中控系统概述---简介中央控制系统，也称为中央集控系统，或智能控制系统，主要控制AV系统或其他系统中的设备，简化操作，使用简单、方面，实现人性化、智能化控制。2024年10月24日北京笙歌影音科技有限公司内部培训-中控部分中控系统概述----系统组成中控系统主要由控制主机、有线无线触摸屏、强电继电器、弱电继电器、调光器、音量控制器、温湿度传感器、串口扩展器、红外发射棒、以太网卡、射频收发器、墙装控制面板、软件部分（控制界面和底层程序）。2024年10月24日北京笙歌影音科技有限公司内部培训-中控部分2024年10月24日北京笙歌影音科技有限公司内部培训-中控部分中控系统概述----系统架构中控系统概述----硬件展示控制主机AV2(PRO2)2024年10月24日北京笙歌影音科技有限公司内部培训-中控部分后面板说明：LAN\WAN\CRESNET\COMPUTER\COM\IR\RELAY\I/O\扩展卡应用案例：南水北调中线干线工程北京总调中心（调度及会商中心）中控系统概述----硬件展示控制主机AV2(前面板)2024年10月24日北京笙歌影音科技有限公司内部培训-中控部分中控系统概述----硬件展示控制主机PRO2(前面板)2024年10月24日北京笙歌影音科技有限公司内部培训-中控部分中控系统概述----硬件展示控制主机MC2E2024年10月24日北京笙歌影音科技有限公司内部培训-中控部分后面板说明：LAN\CRESNET\COMPUTER\COM\IR\RELAY\I/O应用案例：南水北调中线干线工程北京总调中心（培训中心）中控系统概述----硬件展示控制主机CP2(CP2E)2024年10月24日北京笙歌影音科技有限公司内部培训-中控部分后面板说明：(LAN\)CRESNET\COMPUTER\COM\IR\RELAY\I/O应用案例：重庆龙湖地产集团北京总公司（新办公地三个会议室三个屏、一台主机）中控系统概述----硬件展示控制主机MP2E(MP2)2024年10月24日北京笙歌影音科技有限公司内部培训-中控部分后面板说明：LAN\CRESNET\COMPUTER\COM\IRIN\IROUT\RELAYIN\RELAYOUT\AUDIOIN\AUDIOOUT\VIDEOIN\VIDEOOUT(\ANTENNA)应用案例：暂无案例中控系统概述----硬件展示触摸屏TPMC-8X2024年10月24日北京笙歌影音科技有限公司内部培训-中控部分触屏说明：8寸\无线以太网\锂电池\触笔应用案例：南水北调中线干线工程北京总调中心（调度和会商中心）中控系统概述----硬件展示触摸屏ST-1550C2024年10月24日北京笙歌影音科技有限公司内部培训-中控部分触屏说明：5.7寸\无线射频\锂电池应用案例：重庆龙湖地产集团北京总公司（新办公地三个会议室三个屏、一台主机）中控系统概述----硬件展示触摸屏TPS-6X2024年10月24日北京笙歌影音科技有限公司内部培训-中控部分触屏说明：6寸\无线RF\有线LAN\有线CRESNET\锂电池应用案例：暂无案例中控系统概述----硬件展示继电器CNPCI-82024年10月24日北京笙歌影音科技有限公司内部培训-中控部分说明：UPTO20AAC220VFORONEWAY\8WAY\CRESNET应用案例：重庆龙湖地产集团北京总公司（3ROOM3CNPCI-8）中控系统概述----硬件展示红外发射棒IRP22024年10月24日北京笙歌影音科技有限公司内部培训-中控部分说明：黑白为S，黑为G，可用CAT5类网线做延长线（至少30米经验值）应用案例：重庆龙湖地产集团北京总公司、南水北调工程中控系统概述----硬件展示射频接收机CNRFGWA2024年10月24日北京笙歌影音科技有限公司内部培训-中控部分说明：CRESNET连接方式，可用CAT5类网线做延长线（传输100米），需设置IDCODE应用案例：重庆龙湖地产集团北京总公司中控系统概述----硬件展示以太网卡C2ENET-1(-2)2024年10月24日北京笙歌影音科技有限公司内部培训-中控部分说明：标准以太网口，可做内网、外网口，需设置IP网络地址应用案例：南水...
