物理电路图专题练习VIP专享

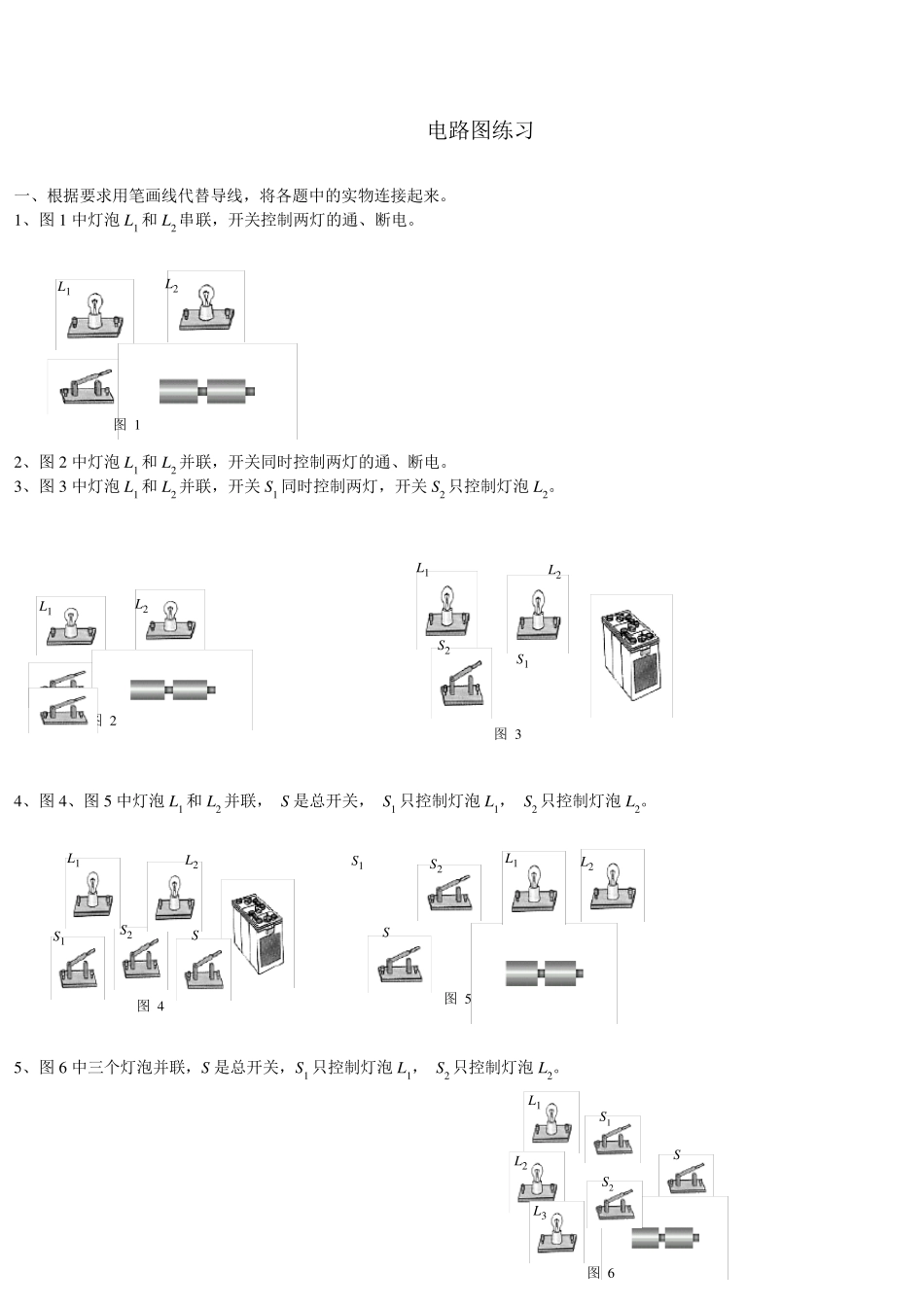

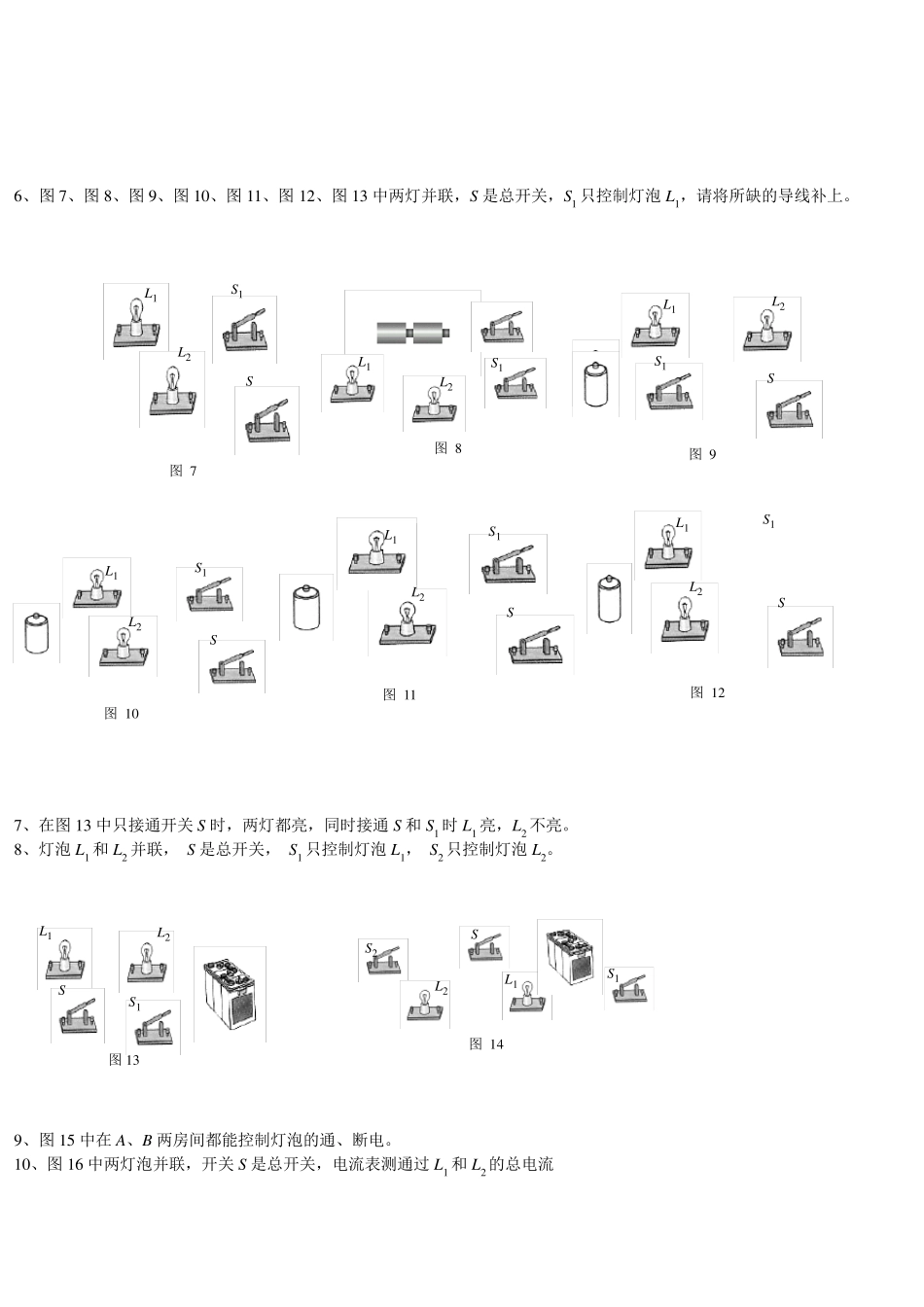

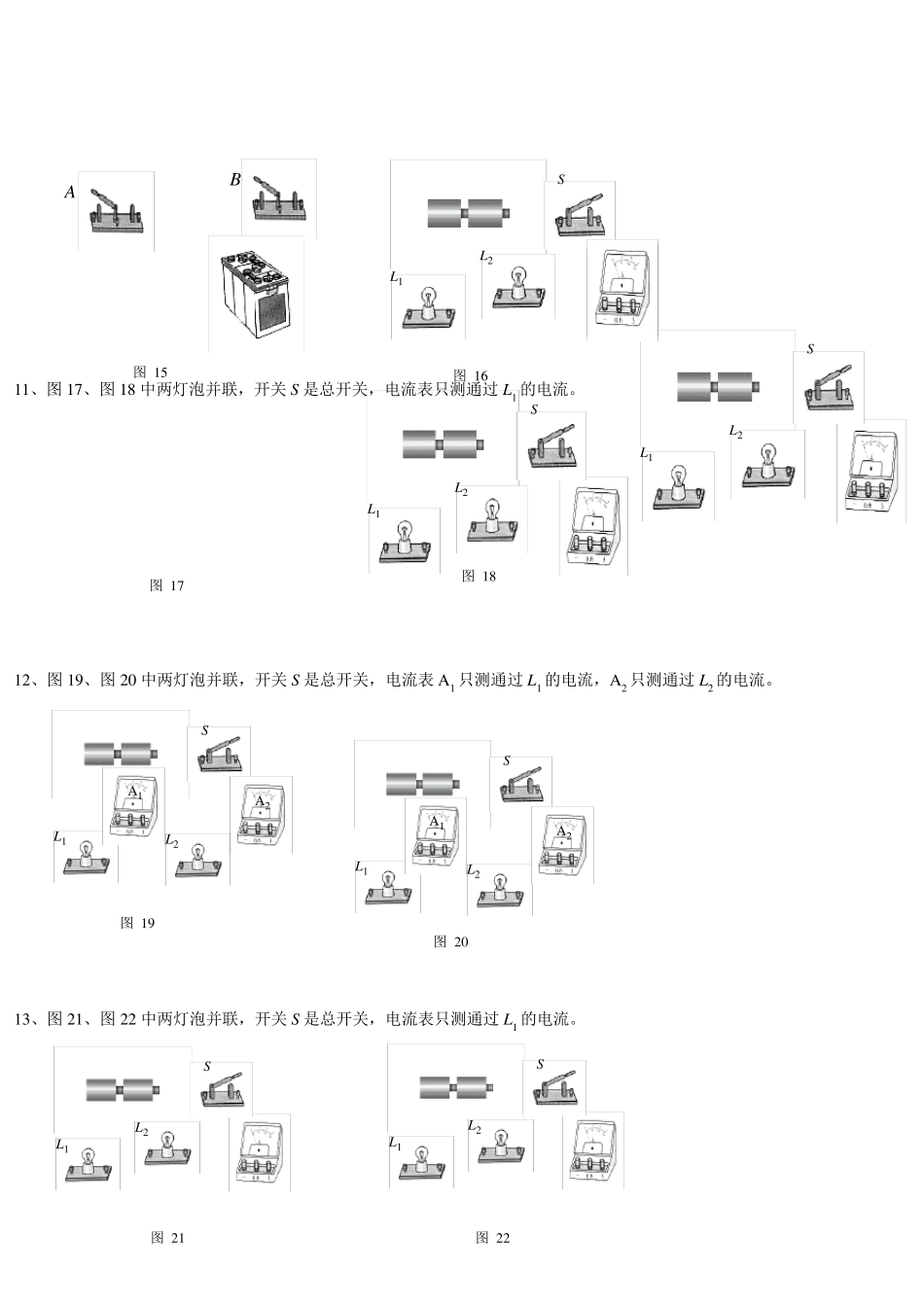

电路图练习 一、根据要求用笔画线代替导线，将各题中的实物连接起来。 1 、图1 中灯泡 L1 和 L2 串联，开关控制两灯的通、断电。 2 、图2 中灯泡 L1 和 L2 并联，开关同时控制两灯的通、断电。 3 、图3 中灯泡 L1 和 L2 并联，开关 S1 同时控制两灯，开关 S2 只控制灯泡 L2 。 4 、图4 、图5 中灯泡 L1 和 L2 并联， S 是总开关， S1 只控制灯泡 L1 ， S2 只控制灯泡 L2 。 5 、图6 中三个灯泡并联，S 是总开关，S1 只控制灯泡 L1 ， S2 只控制灯泡 L2 。 L1 L2 图 2 L1 L2 S1 图 3 S2 S2 L1 L2 S1 图 4 S L1 L2 S1 S2 S 图 5 L1 L2 L3 S1 S S2 图 6 L1 L2 图 1 L1 L2 S1 图 8 6 、图7 、图8 、图9 、图1 0 、图1 1 、图1 2 、图1 3 中两灯并联，S 是总开关，S1 只控制灯泡 L1 ，请将所缺的导线补上。 7 、在图1 3 中只接通开关 S 时，两灯都亮，同时接通 S 和 S1 时 L1 亮，L2 不亮。 8 、灯泡 L1 和 L2 并联， S 是总开关， S1 只控制灯泡 L1 ， S2 只控制灯泡 L2 。 9 、图1 5 中在 A、B 两房间都能控制灯泡的通、断电。 1 0 、图1 6 中两灯泡并联，开关 S 是总开关，电流表测通过 L1 和 L2 的总电流 S S1 L1 L2 图 9 S1 S L1 L2 图 7 图 1 0 S1 S L1 L2 图 1 1 L2 S1 S L1 S S1 L1 L2 图 1 2 L1 L2 S1 图1 3 S L1 S S2 L2 S1 图 1 4 L1 L2 S L1 L2 S L1 L2 S 11、图 17、图 18 中两灯泡并联，开关 S 是总开关，电流表只测通过 L1 的电流。 12、图 19、图 20 中两灯泡并联，开关 S 是总开关，电流表 A 1 只测通过 L1 的电流，A 2 只测通过 L2 的电流。 13、图 21、图 22 中两灯泡并联，开关 S 是总开关，电流表只测通过 L1 的电流。 图 15 图 16 图 17 图 18 图 19 L1 L2 S A 2 A 1 L1 L2 S A 2 A 1 图 20 L1 L2 S 图 21 L1 L2 S 图 22 B A L1 L2 S L1 L2 A 2 A 1 S L S1 S2 + － D 二、根据电路图连接实物图 16、 18、 19、 电 路 和 电 路 图 练 习 1．将下列元件用导线连接起来 使小灯泡能够发光，并在右边 方框中画出相应的电路图。 2、根据实物图，在下边方框中画出相应的电路图 （1） （2 ） ...
