特殊方法测电阻VIP专享

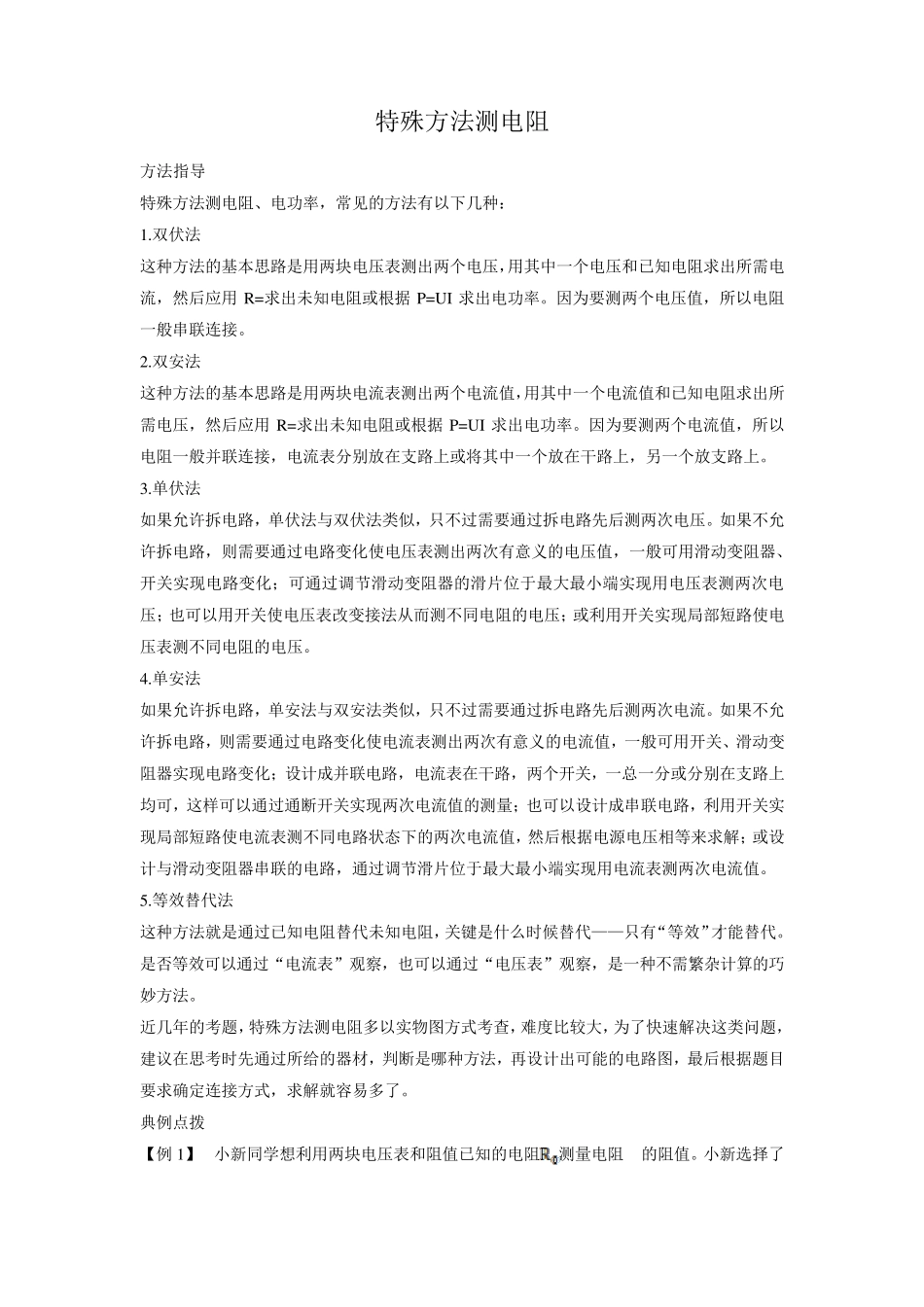

特殊方法测电阻 方法指导 特殊方法测电阻、电功率，常见的方法有以下几种： 1.双伏法 这种方法的基本思路是用两块电压表测出两个电压，用其中一个电压和已知电阻求出所需电流，然后应用 R=求出未知电阻或根据 P=UI 求出电功率。因为要测两个电压值，所以电阻一般串联连接。 2.双安法 这种方法的基本思路是用两块电流表测出两个电流值，用其中一个电流值和已知电阻求出所需电压，然后应用 R=求出未知电阻或根据 P=UI 求出电功率。因为要测两个电流值，所以电阻一般并联连接，电流表分别放在支路上或将其中一个放在干路上，另一个放支路上。 3.单伏法 如果允许拆电路，单伏法与双伏法类似，只不过需要通过拆电路先后测两次电压。如果不允许拆电路，则需要通过电路变化使电压表测出两次有意义的电压值，一般可用滑动变阻器、开关实现电路变化；可通过调节滑动变阻器的滑片位于最大最小端实现用电压表测两次电压；也可以用开关使电压表改变接法从而测不同电阻的电压；或利用开关实现局部短路使电压表测不同电阻的电压。 4.单安法 如果允许拆电路，单安法与双安法类似，只不过需要通过拆电路先后测两次电流。如果不允许拆电路，则需要通过电路变化使电流表测出两次有意义的电流值，一般可用开关、滑动变阻器实现电路变化；设计成并联电路，电流表在干路，两个开关，一总一分或分别在支路上均可，这样可以通过通断开关实现两次电流值的测量；也可以设计成串联电路，利用开关实现局部短路使电流表测不同电路状态下的两次电流值，然后根据电源电压相等来求解；或设计与滑动变阻器串联的电路，通过调节滑片位于最大最小端实现用电流表测两次电流值。 5.等效替代法 这种方法就是通过已知电阻替代未知电阻，关键是什么时候替代——只有“等效”才能替代。是否等效可以通过“电流表”观察，也可以通过“电压表”观察，是一种不需繁杂计算的巧妙方法。 近几年的考题，特殊方法测电阻多以实物图方式考查，难度比较大，为了快速解决这类问题，建议在思考时先通过所给的器材，判断是哪种方法，再设计出可能的电路图，最后根据题目要求确定连接方式，求解就容易多了。 典例点拨 【例 1】 小新同学想利用两块电压表和阻值已知的电阻测量电阻的阻值。小新选择了满足实验要求的电源、电压表和。 图专2.2-1 (1)请你用笔画线表示导线，完成如图专2.2-1 所示的实验电路的连接。(导线不得交叉) (2)电压表的示数用表示，电压表的示数用表示，请用...
