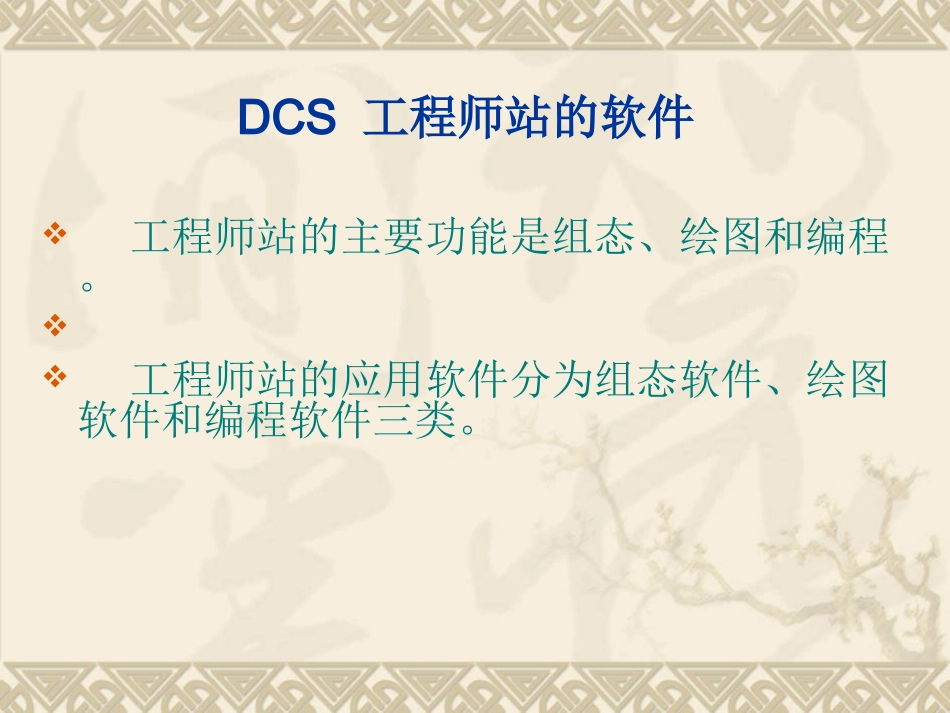

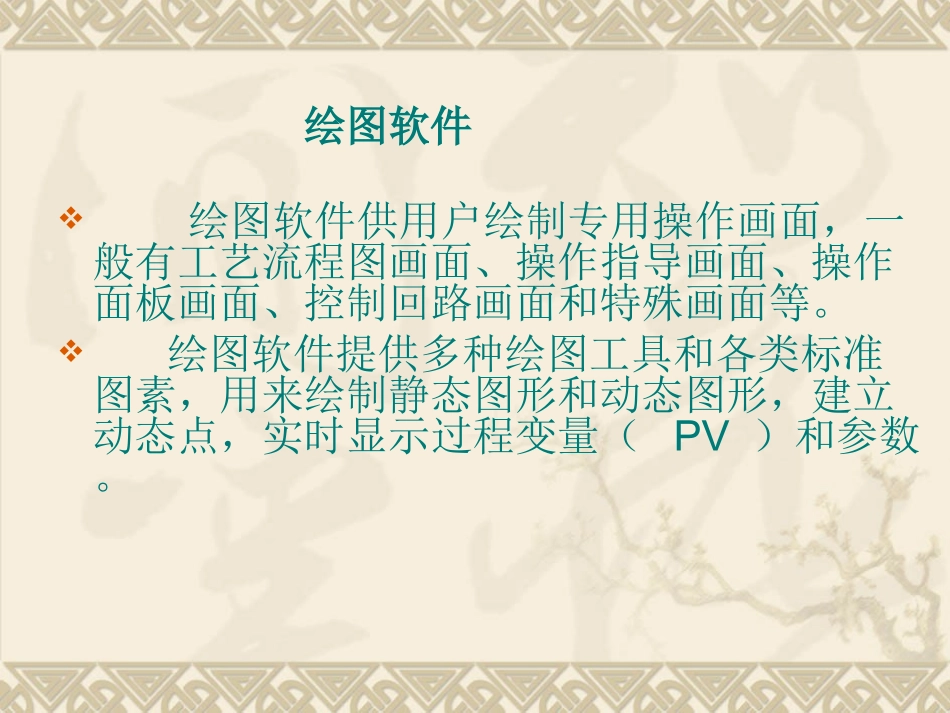

DCS工程师站的软件工程师站的主要功能是组态、绘图和编程。工程师站的应用软件分为组态软件、绘图软件和编程软件三类。工程师站的组态分为系统组态和应用组态两类系统组态软件是建立网络、登记设备、定义系统信息和分配系统功能，从而将一个物理的DCS系统构成一个逻辑的DCS系统，便于系统管理、查询、诊断和维护。应用组态软件是建立功能模块，将这些功能模块构成控制回路，从而实现各种控制功能。应用组态方式可分为填表式、图形式、窗口式及混合式。绘图软件绘图软件供用户绘制专用操作画面，一般有工艺流程图画面、操作指导画面、操作面板画面、控制回路画面和特殊画面等。绘图软件提供多种绘图工具和各类标准图素，用来绘制静态图形和动态图形，建立动态点，实时显示过程变量（PV）和参数。编程软件DCS提供专用控制语言（CL）和通用算法语言，如BASIC,C语言。增添了面向过程的语句和函数。可以实现高级控制算法，编制优化操作与管理软件，提高操作水平。系统设备组态系统设备组态的是将物理的DCS系统构成一个逻辑的DCS系统，用于系统管理、查询、诊断和维护。系统设备组态包括操作监控层设备组态和直接控制层设备组态。操作监控层设备组态操作监控层的主要设备有操作员站、工程师站、监控计算机站和计算机网关，不同DCS的设备组态方式有所差异。设备组态内容有系统取名、节点组态和系统通用信息。本文以TDC3000的操作监控层为例，其局域控制网络(LCN）设备有通用操作站（US）、通用工作站（UWS）、全局用户操作站（GUS）、历史模件（HM）、应用模件（AM）和网络接口模件（NIM）。1．系统取名TDC3000将被控对象分成若干个区域（area)，每个区域又分成若干个单元(unit)，每个单元有若干个点（point）或模块（module）。系统取名有单元名、区域名和控制台名。①单元名（unitnames)TDC3000单元组态行从左到右分成以下3项。序号（No.):l,2,3，…，99,00。单元标识符（unitID):2个字符，如U1,U2,RT。单元描述符（unitdescription):24个字符，如ER_1K,PA_1K,HB_1K。②区域名（areanames)TDC3000区域组态行从左到右分成以下2项。区域名（areanames):8个字符，如AREA01。区域描述符（areadescription):248个字符，如CP_1K_2K_COM。③控制台名（consolenames)TDC3000每个控制台可以分配10个US或GUS,同一控制台的US或GUS可以共享外部设备。控制台组态行从左到右分成以下2项。控制台序号（consolenumber):1,2，…，10。控制台描述（consoledescription):24个字符，如CP_OP_ENG。2．操作监控层节点组态TDC3000的操作监控层组态内容是分配节点号、登记节点外部设备及冗余方式等。①登记LCN节点LCN有最多96个节点，LCN节点组态行从左到右分成以下3项。节点号（nodeNo.):1,2，…，96。节点类型（nodetype):US,HM,AM,NIM。冗余（redundantN/P/SNo.)：默认为不冗余（N),P为冗余主设备(primary),S为冗余从设备（Secondary),No．为另一台冗余节点号。例如：11NIMP12(NIMll为主设备，冗余节点为12)12NIMS11(NIM12为从设备，冗余节点为11)②US节点组态US节点组态主要有以下10项控制台号（console#):1,2，…，10。站号（station#):1,2，…，96（同节点号）。默认区域（defaultarea)：区域名，如AREA01。盒式磁盘号：每台US可以配2只，顺序编号。软磁盘号：每台US可以配2只，顺序编号。打印机号：每台US可以配l台，顺序编号。US访问级别：操作（OPER）或观看（VIEW）。操作员键盘：有（YES）或无（NO）。触摸屏幕：有（YES）或无（NO）。工程师键盘：有（YES）或无（NO）。③NIM节点组态NIM节点组态主要有以下2项。冗余节点号:l,2，…，96。UCN网络号:l,2，…，10。④HM节点组态HM节点组态主要有以下2项。冗余节点号):1,2，…，96。节点对号:1,2。⑤AM节点组态AM节点组态主要有以下4项。冗余节点号:1,2，…，96。启动方式:COLD（冷）,WARM（暖）,HOT（热）。分配单元：单元标识符。用户内存分配：后台CL一任务数和任务堆栈大小。3．系统通用信息系统通用信息定义整个系统公用的信息...
