特种设备超声波检测教材习题解答

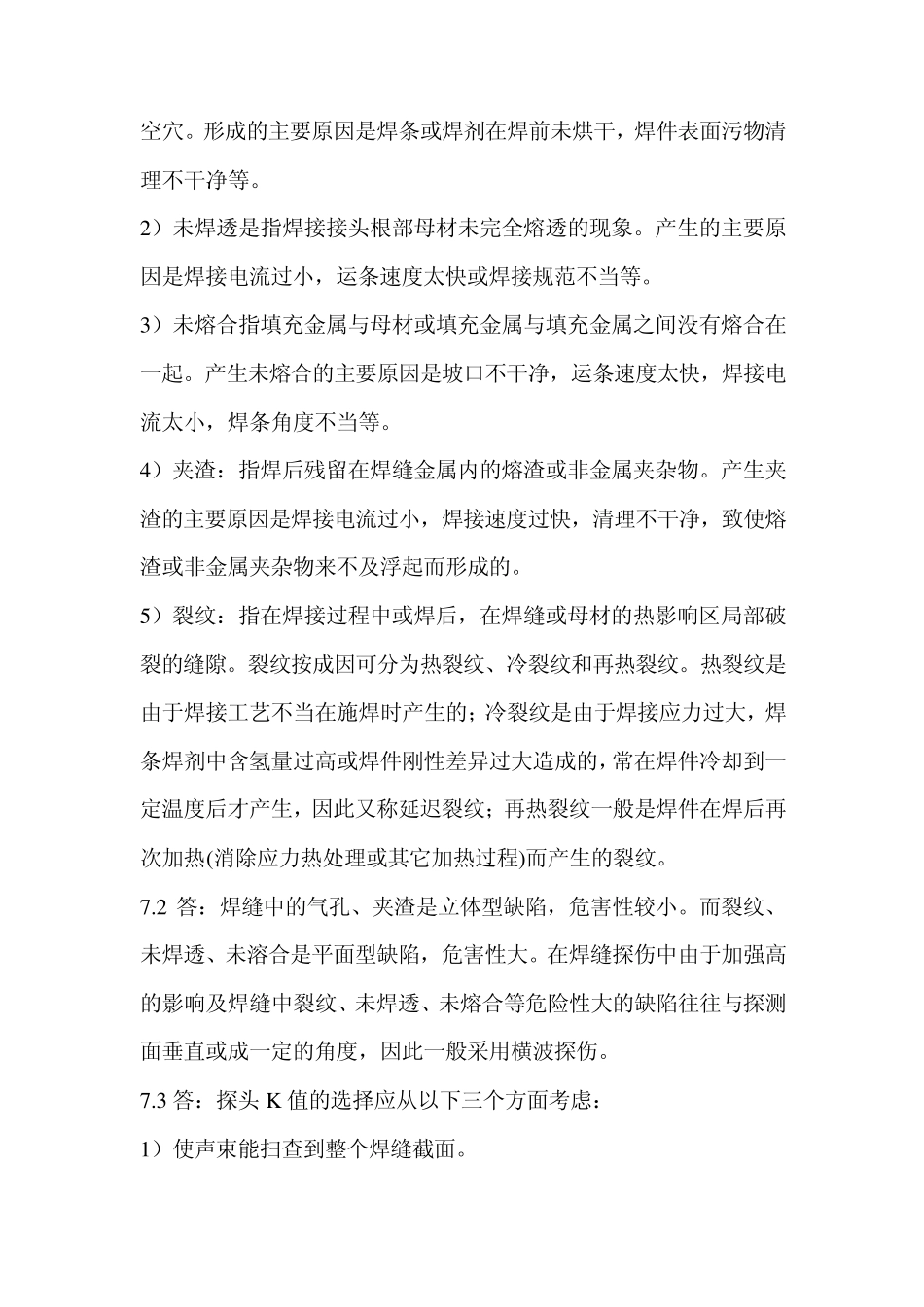

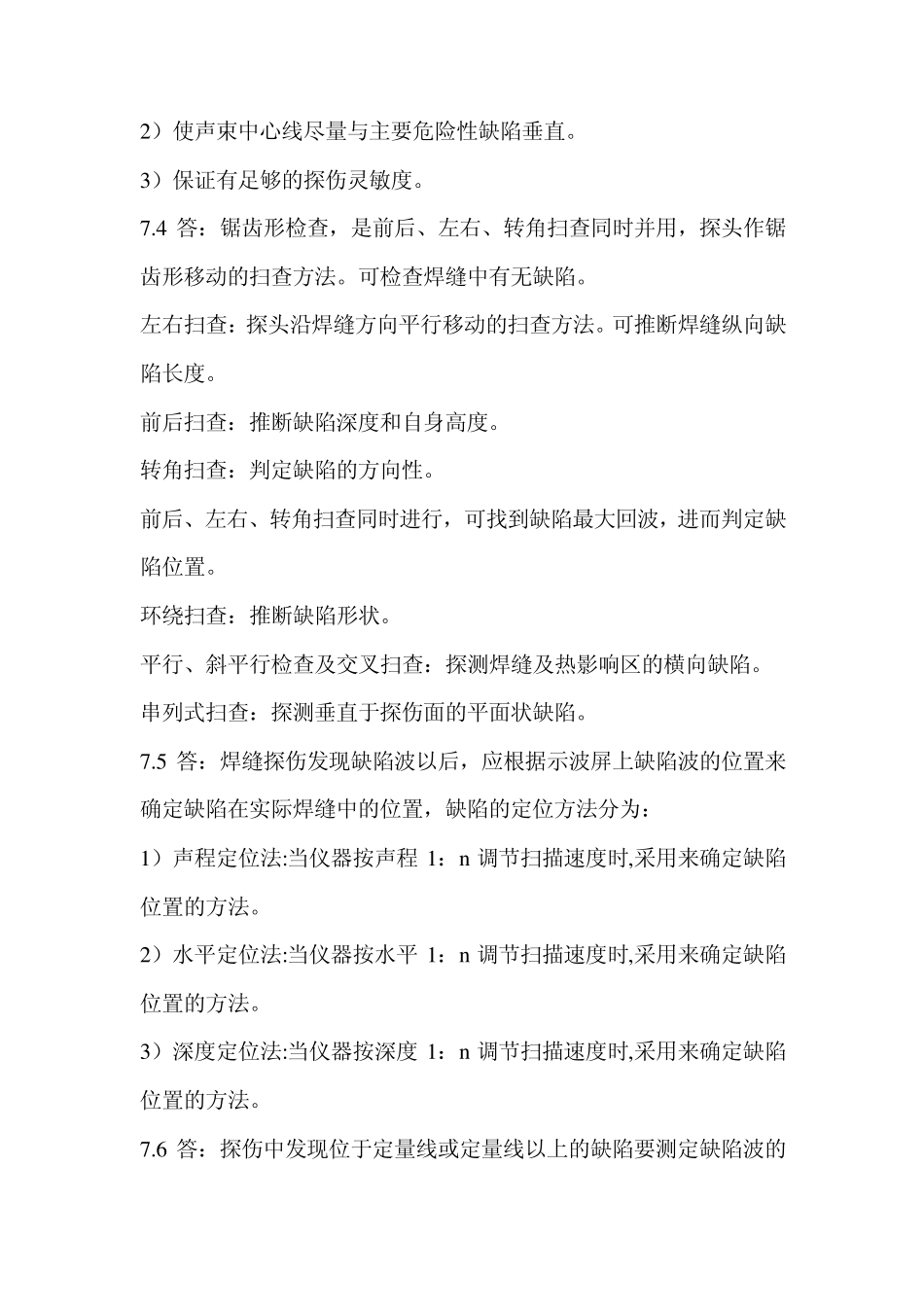

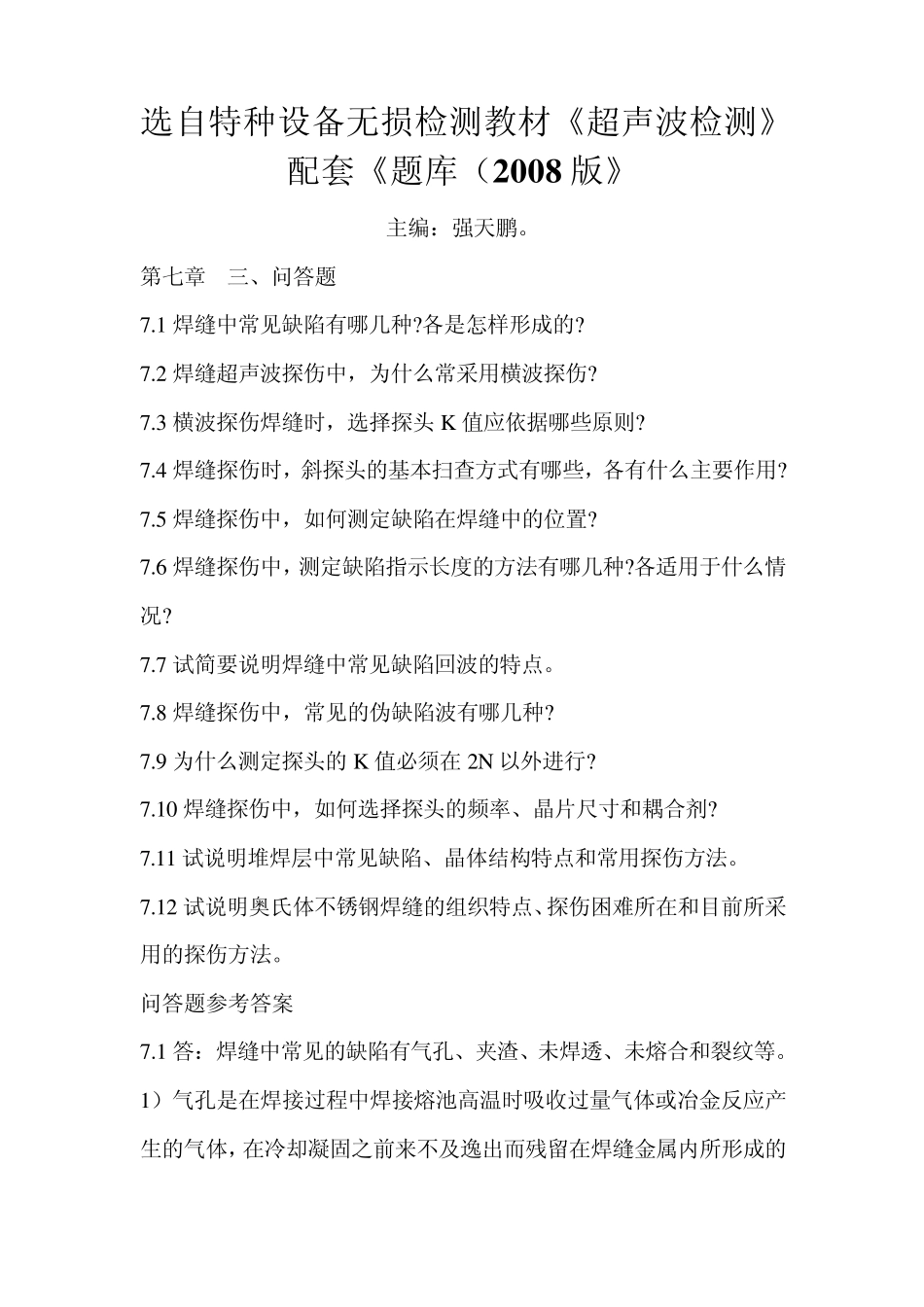

选自特种设备无损检测教材《超声波检测》配套《题库（2008 版》 主编：强天鹏。 第七章 三、问答题 7.1 焊缝中常见缺陷有哪几种?各是怎样形成的? 7.2 焊缝超声波探伤中，为什么常采用横波探伤? 7.3 横波探伤焊缝时，选择探头 K 值应依据哪些原则? 7.4 焊缝探伤时，斜探头的基本扫查方式有哪些，各有什么主要作用? 7.5 焊缝探伤中，如何测定缺陷在焊缝中的位置? 7.6 焊缝探伤中，测定缺陷指示长度的方法有哪几种?各适用于什么情况? 7.7 试简要说明焊缝中常见缺陷回波的特点。 7.8 焊缝探伤中，常见的伪缺陷波有哪几种? 7.9 为什么测定探头的 K 值必须在 2N 以外进行? 7.10 焊缝探伤中，如何选择探头的频率、晶片尺寸和耦合剂? 7.11 试说明堆焊层中常见缺陷、晶体结构特点和常用探伤方法。 7.12 试说明奥氏体不锈钢焊缝的组织特点、探伤困难所在和目前所采用的探伤方法。 问答题参考答案 7.1 答：焊缝中常见的缺陷有气孔、夹渣、未焊透、未熔合和裂纹等。 1）气孔是在焊接过程中焊接熔池高温时吸收过量气体或冶金反应产生的气体，在冷却凝固之前来不及逸出而残留在焊缝金属内所形成的 空穴。形成的主要原因是焊条或焊剂在焊前未烘干，焊件表面污物清理不干净等。 2）未焊透是指焊接接头根部母材未完全熔透的现象。产生的主要原因是焊接电流过小，运条速度太快或焊接规范不当等。 3）未熔合指填充金属与母材或填充金属与填充金属之间没有熔合在一起。产生未熔合的主要原因是坡口不干净，运条速度太快，焊接电流太小，焊条角度不当等。 4）夹渣：指焊后残留在焊缝金属内的熔渣或非金属夹杂物。产生夹渣的主要原因是焊接电流过小，焊接速度过快，清理不干净，致使熔渣或非金属夹杂物来不及浮起而形成的。 5）裂纹：指在焊接过程中或焊后，在焊缝或母材的热影响区局部破裂的缝隙。裂纹按成因可分为热裂纹、冷裂纹和再热裂纹。热裂纹是由于焊接工艺不当在施焊时产生的；冷裂纹是由于焊接应力过大，焊条焊剂中含氢量过高或焊件刚性差异过大造成的，常在焊件冷却到一定温度后才产生，因此又称延迟裂纹；再热裂纹一般是焊件在焊后再次加热(消除应力热处理或其它加热过程)而产生的裂纹。 7.2 答：焊缝中的气孔、夹渣是立体型缺陷，危害性较小。而裂纹、未焊透、未溶合是平面型缺陷，危害性大。在焊缝探伤中由于加强高的影响及焊缝中裂纹、未焊透、未熔合等危险性大的缺陷往往与探测面垂直或成一定的角度，因此...
