某公司配电工程新建800kVA箱变全套电气设计图VIP专享

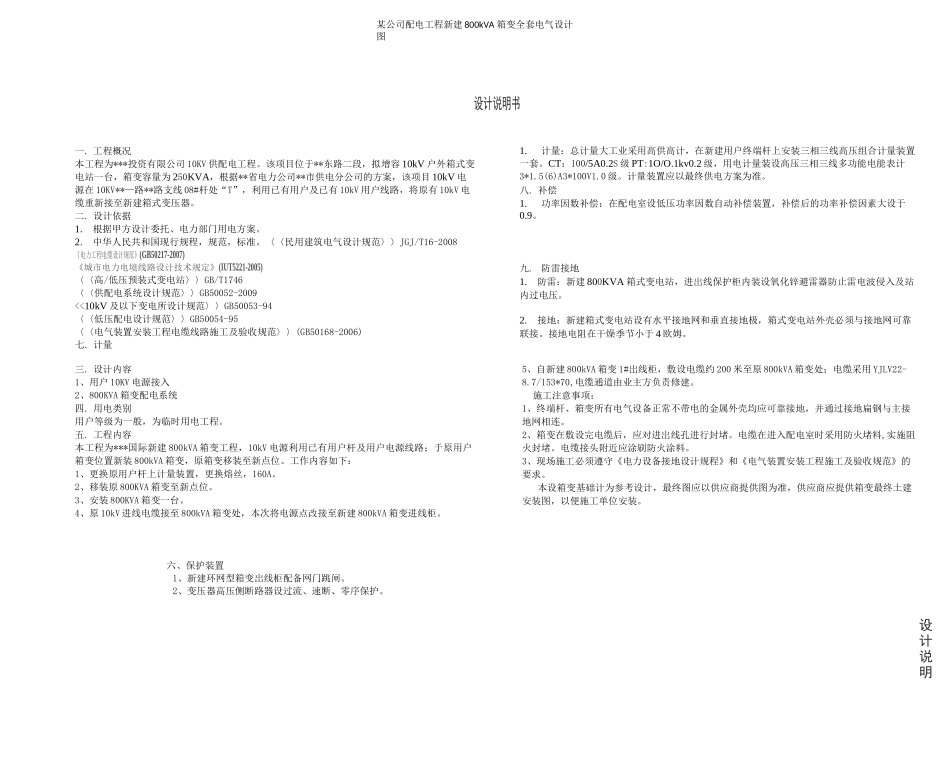

某公司配电工程新建 800kVA 箱变全套电气设计图设计说明书一. 工程概况本工程为***投资有限公司 10KV 供配电工程。该项目位于**东路二段，拟增容 10kV 户外箱式变电站一台，箱变容量为 250KVA，根据**省电力公司**市供电分公司的方案，该项目 10kV 电源在 10KV**—路**路支线 08#杆处“T”，利用已有用户及已有 10kV 用户线路，将原有 10kV 电缆重新接至新建箱式变压器。二. 设计依据1.根据甲方设计委托、电力部门用电方案。2.中华人民共和国现行规程，规范，标准。〈〈民用建筑电气设计规范〉〉JGJ/T16-2008｛电力工程电缆设计规范》(GB50217-2007)《城市电力电境线路设计技术规定》(IUT5221-2005)〈〈高/低压预装式变电站〉〉GB/T1746〈〈供配电系统设计规范〉〉GB50052-2009<<10kV 及以下变电所设计规范〉〉GB50053-94〈〈低压配电设计规范〉〉GB50054-95〈〈电气装置安装工程电缆线路施工及验收规范〉〉(GB50168-2006)七. 计量1.计量：总计量大工业采用高供高计，在新建用户终端杆上安装三相三线高压组合计量装置一套。CT：100/5A0.2S 级 PT:1O/O.1kv0.2 级，用电计量装设高压三相三线多功能电能表计3*1.5(6)A3*100V1.0 级。计量装置应以最终供电方案为准。八. 补偿1.功率因数补偿：在配电室设低压功率因数自动补偿装置，补偿后的功率补偿因素大设于0.9。九. 防雷接地1.防雷：新建 800KVA 箱式变电站，进岀线保护柜内装设氧化锌避雷器防止雷电波侵入及站内过电压。2.接地：新建箱式变电站设有水平接地网和垂直接地极，箱式变电站外壳必须与接地网可靠联接。接地电阻在干燥季节小于 4 欧姆。三. 设计内容1、用户 10KV 电源接入2、800KVA 箱变配电系统四. 用电类别用户等级为一般，为临时用电工程。五. 工程内容本工程为***国际新建 800kVA 箱变工程，10kV 电源利用已有用户杆及用户电源线路；于原用户箱变位置新装 800kVA 箱变，原箱变移装至新点位。工作内容如下：1、更换原用户杆上计量装置，更换熔丝，160A。2、移装原 800KVA 箱变至新点位。3、安装 800KVA 箱变一台。4、原 10kV 进线电缆接至 800kVA 箱变处，本次将电源点改接至新建 800kVA 箱变进线柜。5、自新建 800kVA 箱变 1#岀线柜，敷设电缆约 200 米至原 800kVA 箱变处；电缆采用 YJLV22-8.7/153*70,电缆通道由业主方负责修建。施工注意事项：1、终端杆、箱变所有电气设备正常不带电的金属外壳均应可靠接地，并通过接地...
