80吨龙门吊及台座基础地基荷载计算

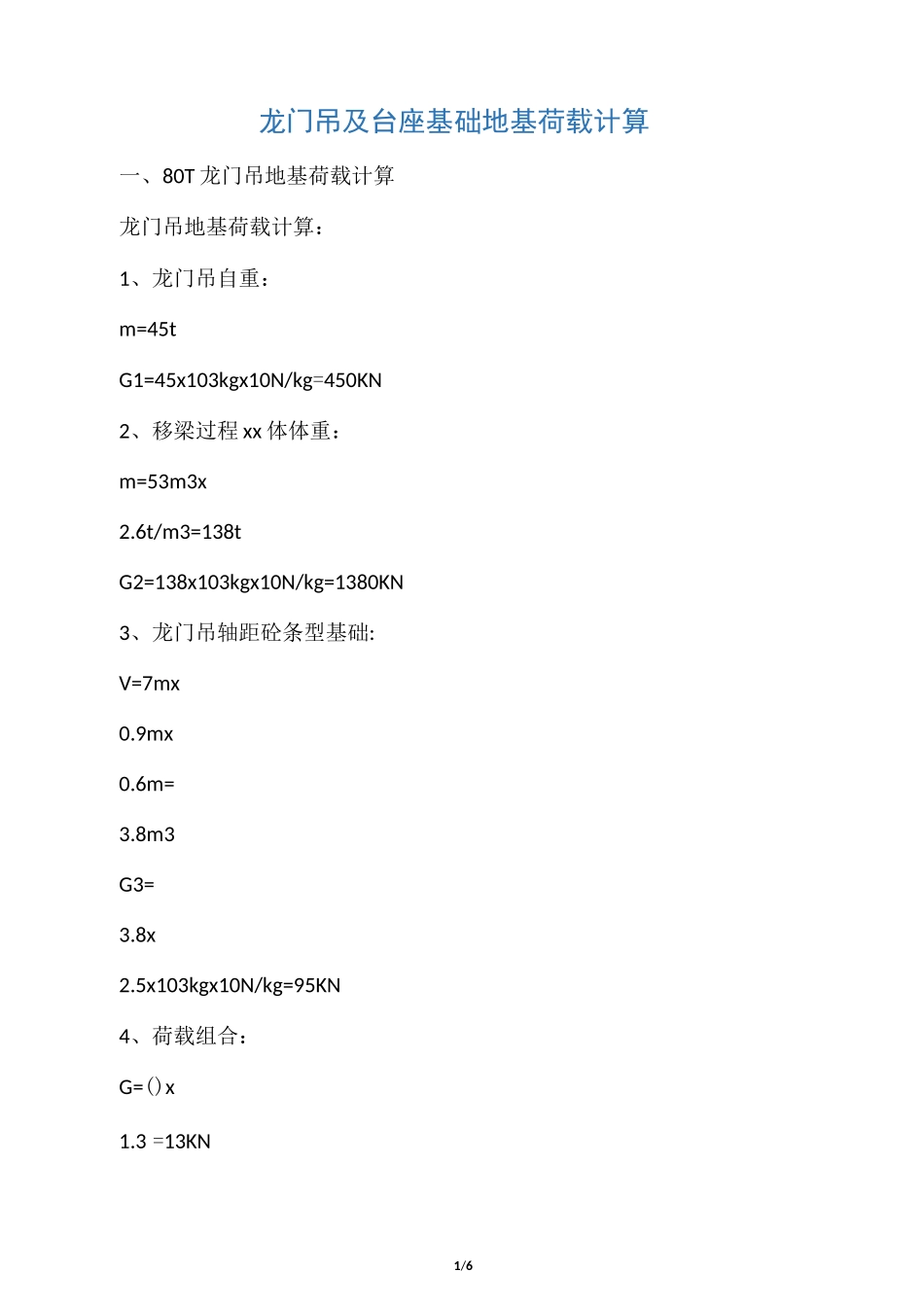

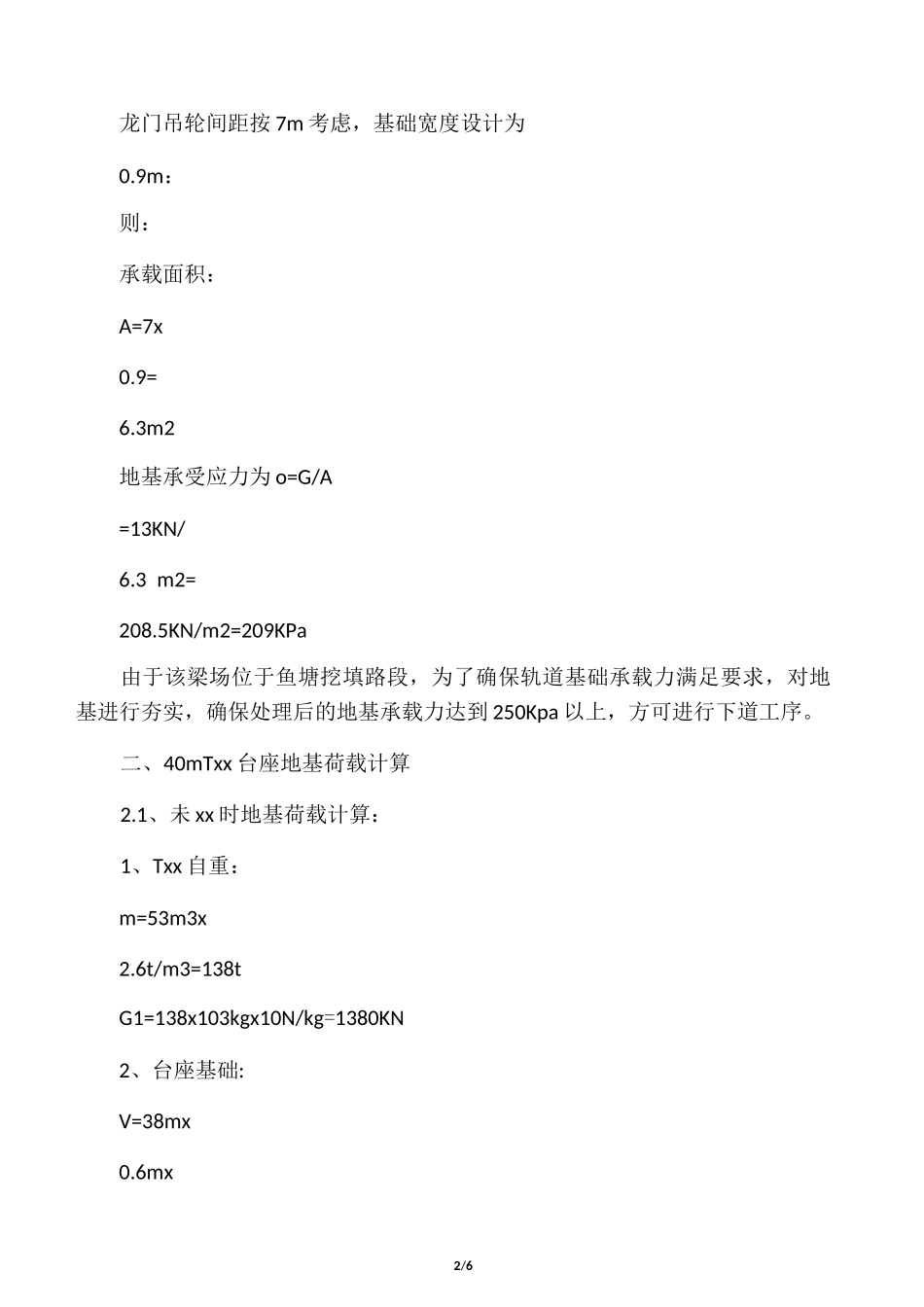

1/6龙门吊及台座基础地基荷载计算一、80T 龙门吊地基荷载计算龙门吊地基荷载计算：1、龙门吊自重：m=45tG1=45x103kgx10N/kg=450KN2、移梁过程 xx 体体重：m=53m3x2.6t/m3=138tG2=138x103kgx10N/kg=1380KN3、龙门吊轴距砼条型基础:V=7mx0.9mx0.6m=3.8m3G3=3.8x2.5x103kgx10N/kg=95KN4、荷载组合：G=()x1.3 =13KN2/6龙门吊轮间距按 7m 考虑，基础宽度设计为0.9m：则：承载面积：A=7x0.9=6.3m2地基承受应力为 o=G/A=13KN/6.3 m2=208.5KN/m2=209KPa由于该梁场位于鱼塘挖填路段，为了确保轨道基础承载力满足要求，对地基进行夯实，确保处理后的地基承载力达到 250Kpa 以上，方可进行下道工序。二、40mTxx 台座地基荷载计算2.1、未 xx 时地基荷载计算：1、Txx 自重：m=53m3x2.6t/m3=138tG1=138x103kgx10N/kg=1380KN2、台座基础:V=38mx0.6mx3/60.35m+38m*1.5m*0.15=16.53m3G2=16.53x2.5x103kg 二413.25KN3、荷载组合：G=(1380+413.25)x1.3=2331.3KN基础宽度设计为0.6m：则：承载面积：A=0.6x38=22.8m2地基承受应力为 o=G/A4/62331.3KN/22.8m2=102.3KN/m2703KPa 由于该梁场位于鱼塘挖填路段，为了预制梁台座基础受压满足要求，对地基进行夯实，确保处理后的地基承载力达到 150Kpa 以上,方可进行下道工序施工。2.2、xx 时地基荷载计算：1、箱梁自重：m=53m3x2.6t/m3=138tG1=138x103kgx10N/kg=1380KN2、台座基础:V=2.6mx1.5mx0.6m+2.5*0.6m*0.35m=2.93G2=2.9x2.5x103kg 二5/672.5KN3、荷载组合：G=（）x1.3 =991.3KN基础 xx 设计为2.6m,基础宽度设计为1.5m：则：承载面积：A=2.6x1.5=3.9m2地基承受应力为 o=G/A991.3 KN/3.9m2=254.2KN/m2=255KPa由于该梁场位于鱼塘挖填路段，为了预制梁台座基础受压满足要求，对地基进行夯实，确保处理后的地基承载力达到 300Kpa 以上，方可进行下道工序施工。
